| Номер в госреестре | 65962-16 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | 505 Turbine Control |
| Изготовитель | "Woodward", США |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые 505 Turbine Control (далее по тексту - контроллеры) предназначены для измерений частоты следования импульсов электрического напряжения и частоты переменного тока, а также для измерения и воспроизведения силы постоянного тока.
Принцип действия контроллеров основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, и цифро-аналоговом преобразовании - по выходам, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Контроллеры представляют собой микропроцессорный прибор с внешним питанием и встроенным программным обеспечением для конфигурирования его параметров.

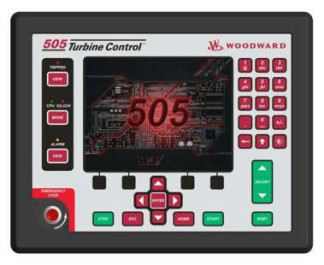

Конструктивно контроллеры выполнены в прочном корпусе промышленного исполнения, пригодном для монтажа на панели управления или непосредственно рядом с турбоустановкой. Контроллеры снабжены жидкокристаллическим цветным дисплеем, позволяющим просматривать измеренные и заданные (формируемые) значения параметров одновременно.
Контроллеры обеспечивают:
- конфигурирование параметров с клавиатуры, а также дистанционно - по шести входным аналоговым каналам и по протоколу Modbus;
- измерение частоты следования импульсов по двум измерительным каналам с индикацией результата в единицах скорости вращения турбины (об/мин);
- измерение аналоговых сигналов силы постоянного тока по восьми входным каналам;
- воспроизведение аналоговых сигналов силы постоянного тока по восьми выходным каналам.
В контроллерах используются:
- встроенное программное обеспечение (далее по тексту - ВПО) для управления контроллером;
- технологическое программное обеспечение Control Assistant для дистанционного управления.
Идентификационные данные ВПО контроллеров приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 5418-2629 |
| Номер версии (идентификационный номер ПО) | не ниже 2.09-505 |
| Цифровой идентификатор ПО | - |
ВПО контроллеров не влияет на метрологические характеристики (метрологические характеристики нормированы с учетом ВПО). ВПО заносится в энергонезависимую память контроллеров на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Программная защита реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля или калибровочных коэффициентов. Механическая защита ВПО осуществляется за счет установки разрушаемой шильд-наклейки на разъемных частях корпуса контроллера.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики контроллеров
| Наименование характеристики | Значение |
| Частотные входы (входы датчика оборотов) | |
| Диапазон входных значений среднеквадратического значения напряжения переменного тока, В | от 1 до 35 |
| Диапазон измерения частоты переменного тока1), Гц | от 10 до 35000 |
| Пределы допускаемой абсолютной погрешности измерения частоты переменного тока в рабочем диапазоне температур, Гц | 0,0001 x/max2) |
| Импульсные входы (входы датчика оборотов) | |
| Диапазон входных амплитудных значений импульсного напряжения, В | от 0 до 32 |
| Диапазон длительности импульсных сигналов, мс | от 0,015 до 12500 |
| Диапазон измерения частоты входного импульсного сигнала1^ Гц | от 0,04 до 35000 |
| Пределы допускаемой абсолютной погрешности измерения частоты входного импульсного сигнала в рабочем диапазоне температур, Гц | 0,0001 x/max |
| Аналоговые входы | |
| Диапазон измерения силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности измерения силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности измерения силы постоянного тока, вызванной изменением температуры окружающего воздуха (в рабочем диапазоне температур), % | ±0,25 |
| Аналоговые выходы | |
| Диапазон воспроизведений силы постоянного тока, мА | от 0 до 24 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока, вызванной изменением температуры окружающего воздуха (в рабочем диапазоне температур), % | ±0,5 |
| Аналоговые выходы (выходы привода) | |
| Диапазоны воспроизведения силы постоянного тока, мА | от 0 до 24 от 0 до 200 |
| Пределы допускаемой основной приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к верхней границе диапазона погрешности воспроизведения силы постоянного тока, вызванной изменением температуры окружающего воздуха (в рабочем диапазоне температур), % | ±0,5 |
| Примечания 1) При помощи программного обеспечения допускается выбрать диапазон измерения от 5 до 35 кГц. 2) „/шах - выбранное максимальное значение диапазона измерения частоты переменного тока (частоты входного импульсного сигнала). | |
Таблица 3 - Технические характеристики контроллеров
| Наименование характеристики | Значение |
| Питание контроллера (напряжение постоянного тока), В | от 18 до 36 |
| Потребляемая мощность, Вт, не более | 80 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 360x102x282 |
| Масса контроллера, кг, не более | 4,0 |
| Нормальные условия: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
| Рабочие условия: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +25 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от -40 до +70 95 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 45 000 |
| Срок службы, лет, не менее | 10 |
наносится на руководство по эксплуатации типографским способом и на переднюю панель контроллера методом плоской печати.
Таблица 4 - Комплектность
| Наименование | Количество |
| Контроллер программируемый 505 Turbine Control | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
| Технологическое программное обеспечение Control Assistant (поставляется по заказу) | 1 экз. |
осуществляется по документу МП 65962-16 «Контроллеры программируемые 505 Turbine Control. Методика поверки», утверждённому ООО «ИЦРМ» 11.11.2016 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- генератор сигналов произвольной формы 33120А (регистрационный номер в Федеральном информационном фонде 26209-03);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация фирмы «Woodward», США
