| Номер в госреестре | 65971-16 |
| Наименование СИ | Уровнемеры радарные волноводные |
| Обозначение типа СИ | SmartLine SLG 700 |
| Изготовитель | "Honeywell System Sensor de Mexico, S. de R.L. de C.V.", Мексика |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радарные волноводные SmartLine SLG 700 предназначены для измерений уровня жидкостей, а также уровня раздела сред в резервуарах.
Принцип действия уровнемеров радарных волноводных SmartLine SLG 700 основан на измерении задержки отраженного сигнала. Измерительные электромагнитные импульсы направляются на измеряемую среду с помощью металлического зонда. Когда эти импульсы достигают поверхности среды или границы раздела сред, часть импульсов проходит через поверхность, а другая часть отражается в обратном направлении и с помощью зонда передается обратно в датчик. Электромагнитный измерительный сигнал движется со скоростью, соответствующей скорости света в среде, где он распространяется.
Датчик измеряет время прохождения отраженного сигнала и вычисляет расстояние до точки отражения.

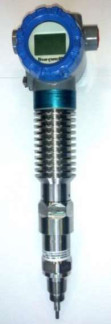

Уровнемеры радарные волноводные SmartLine SLG 700 состоят из модуля электроники, модуля датчика, технологического соединения и зонда (волновод). Модуль электроники включает модуль связи, блок электрических клемм, а также может дополнительно включать модуль дисплея и модуль кнопок.
Зонд предназначен для передачи радиолокационных импульсов, генерируемых датчиком, в направлении материала, уровень которого требуется измерить, а также передачи отраженных импульсов обратно в датчик для измерения и анализа.
В зависимости от назначения могут применяться тросовый, стержневой или коаксиальный зонды. Стержневой и коаксиальный зонды имеют составную конструкцию из секций длиной по 2 метра.
Уровнемеры радарные волноводные SmartLine SLG 700 выпускаются в модификациях SLG 720 и SLG 726, которые отличаются условиями эксплуатации.
Пломбирование осуществляют путем нанесения наклейки на крышку корпуса для защиты перемычек в модуле электроники.
Программное обеспечение (ПО) является встроенным программным обеспечением модуля электроники. Программное обеспечение имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений.
Защита программного обеспечения от записи и перенастройки осуществляется с помощью перемычек в модуле электроники, защищенных наклейками. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения уровнемеров радарных волноводных SmartLine SLG 700 приведены в таблицах 1-5.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Adv Display Western |
| Номер версии (идентификационный номер) программного обеспечения | 1.000000 и выше |
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Basic Display |
| Номер версии (идентификационный номер) программного обеспечения | 1.000000 и выше |
Таблица 3 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | HART Communications |
| Номер версии (идентификационный номер) программного обеспечения | 1.000600 и выше |
Таблица 4 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Fieldbus Communications |
| Номер версии (идентификационный номер) программного обеспечения | 1.000000 и выше |
Таблица 5 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения | Sensor |
| Номер версии (идентификационный номер) программного обеспечения | 1.000000 и выше |
Таблица 6 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня*, м | |
| - стержневой зонд | от 0,4 до 6,3 |
| - тросовый зонд | от 1,0 до 50,0 |
| - коаксиальный зонд | от 0,4 до 6,3 |
| Пределы допускаемой относительной | |
| основной погрешности измерения | ±0,03% (но не менее ±3 мм) |
| уровня, % | |
| Пределы допускаемой относительной дополнительной погрешности измерения уровня, вызванной отклонением температуры окружающей среды от 25 °С, %/°С | ±0,003 (но не менее ±0,2 мм) |
| * диапазон измерений уровня определяется длиной зонда и условиями применения | |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон температуры измеряемой среды, °С: | |
| - SLG 720 | от -40 до +200 |
| - SLG 726 | от -60 до +450 |
| Диапазон давлений измеряемой среды, МПа: | |
| - SLG 720 | от -1 до 4 |
| - SLG 726 | от -1 до 40 |
| Интерфейсы связи | аналоговый (от 0/4 до 20 мА), HART, Foundation |
| FieldBus | |
| Напряжение питания, В | от 14 до 42 |
| Потребляемая мощность, Вт, не более | 1,5 |
| Г абаритные размеры уровнемера без зонда, | |
| мм, не более | |
| - длина | 110,0 |
| - ширина | 125,9 |
| - высота | 356,4 |
| Масса модуля электроники и датчика, кг, не | 3,2 |
| более | 50 для фланцевого исполнения |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +85; от -20 до +70 для LCD дисплея |
| - относительная влажность, % | от 0 до 100 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 63000 |
наносится на корпус модуля электроники методом печати или гравировки и на титульный лист паспорта по центру в верхней части типографским способом.
Таблица 8 - Комплектность уровнемеров радарных волноводных SmartLine SLG 700
| Наименование | Обозначение | Количество | Примечание |
| Уровнемер радарный волноводный SmartLine SLG 700 | SLG 720 или SLG 726 | 1 шт. | модуль дисплея и модуль кнопок по заказу |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | 34-SL-25-11 | 1 экз. | - |
| Методика поверки | МП 0491-1-2016 | 1 экз. | - |
| Комплект монтажных частей | - | 1 шт. | по заказу |
| Зонд | - | 1 шт. | зонд может состоять из секций |
осуществляется по документу МП 0491-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Уровнемеры радарные волноводные SmartLine SLG 700. Методика поверки», утвержденному ФГУП «ВНИИР» 31 октября 2016 г.
Основные средства поверки:
- рабочий эталон единицы уровня жидкости 2-го разряда по ГОСТ 8.477-82 с пределами допускаемой абсолютной погрешности ±1 мм в диапазоне значений соответствующим диапазону измерения поверяемого уровнемера;
- рулетка измерительная металлическая с грузом класса точности 2 по ГОСТ 7502-98, диапазон измерения должен соответствовать диапазону измерения поверяемого уровнемера;
- термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 °С до 55 °С, цена деления шкалы 0,1 °С, пределы допускаемой абсолютной погрешности ±0,2°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
