| Номер в госреестре | 65981-16 |
| Наименование СИ | Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей |
| Обозначение типа СИ | СКД АБ-М.2 |
| Изготовитель | Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования "Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова", "Научно-исследовательский институт энергетики&quo |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2 (далее по тексту - СКД АБ-М.2) предназначены для измерений уровня и температуры электролита, напряжения постоянного тока на каждом из аккумуляторов, напряжения между полюсами аккумуляторной батареи (АБ), напряжения постоянного тока, соответствующего силе постоянного тока АБ.
СКД АБ-М.2 представляют собой многоканальные системы аналого-цифрового преобразования измерительной информации, поступающей в виде напряжений постоянного тока или цифрового кода с выходов первичных измерительных преобразователей, устанавливаемых на аккумуляторах, с клемм аккумуляторных батарей, с последующей обработкой этой информации на ПЭВМ.
СКД АБ-М.2 включают в себя следующие измерительные каналы (ИК):
- ИК уровня электролита;
- ИК температуры электролита;
- ИК напряжения постоянного тока между клеммами аккумулятора;
- ИК напряжения постоянного тока между полюсами АБ;
- ИК напряжения постоянного тока, соответствующего силе постоянного тока АБ.
ИК уровня электролита используют принцип замыкания (размыкания) электрической цепи токопроводящих электродов, механически зафиксированных на заданном уровне контроля и размещаемых в контролируемой, токопроводящей среде, на отрицательный борн аккумулятора с последующим отображением этой информации на дисплее компьютера.
ИК температуры электролита используют принцип преобразования температуры в цифровой код с помощью цифровых датчиков температуры, размещаемых в контролируемой среде, с последующим отображением ее значения на дисплее компьютера.
Принцип действия ИК напряжения между клеммами аккумулятора заключается в преобразовании напряжений постоянного тока с помощью АЦП с последующей обработкой с помощью микроконтроллеров и отображении значений напряжения на дисплее компьютера.
Принцип действия ИК напряжения постоянного тока между полюсами АБ заключается в преобразовании указанного напряжения с помощью нормирующих усилителей и АЦП с последующей обработкой микроконтроллером и отображении значений напряжения на дисплее компьютера.
Принцип действия ИК напряжения постоянного тока соответствующего силе постоянного тока АБ заключается в преобразовании напряжения поступающего с шунта с помощью нормирующего усилителя и АЦП с последующей обработкой микроконтроллером и отображении значений тока на дисплее компьютера.
Конструктивно СКД АБ-М.2 содержит:
- блок панельного компьютера (БПК-М);
- блок контроля напряжения и тока (БКНТ), включающий в себя субблоки контроля напряжения (СКП) и контроля тока (СКТ);
- устройства контроля параметров аккумуляторов (УКПА-05);
- устройство приемо-передатчика (УПП-01).
УКПА-05 осуществляет: прием и нормализацию сигналов от датчиков уровня к температуры электролита и напряжения постоянного тока аккумулятора; преобразование в двоичный код полученной информации; цифровую обработку полученной информации: передачу полученной информации в проводную линию связи RS-485 по запросу ПЭВМ или по изменению какого-либо контролируемого параметра.УКПА-05 устанавливается непосредственно в аккумуляторах.
Для реализации связи УКПА-05 внутри аккумуляторной ямы (АЯ) используется радиосеть. Связь УКПА-05 с БКНТ и БПК-М осуществляется устройством УПП-01, представляющим собой сочетание модуля приема-передатчика с радиоканалом и модуля проводной связи, которое размещается в аккумуляторной яме и питается от БПК-М с выводом линий связи вне АЯ для подключения к БКНТ.
Напряжение АБ и напряжение с шунта через входные разъемы БКНТ поступают на СКТ и СКН соответственно, усиливаются буферным усилителем и преобразуются в цифровой код и по каналу связи поступают в микроконтроллер, в котором производится их окончательная обработка. Конструктивно субблоки СКТ и СКН выполнены в виде плат с передней и задней панелями.
Полученная и предварительно обработанная в УКПА-05 и БКНТ информация передается с помощью интерфейса RS-485 в БПК-М, состоящего из панельного компьютера, имеющего дисплей с сенсорной панелью, и закрепленного на панели, которая соединена с основанием, с разъемами для внешних подключений, расположенных на задней стенке панельного компьютера.
БПК-М предназначен для: постоянной индикации состояния АБ; выдачи информации по запросу оператора об измеренных и рассчитанных параметрах; выдачи сообщений об обнаруженных неисправностях АБ; управления каналами связи с БКНТ и УКПА; передачи внешним потребителям сообщений и предупреждений.
Внешний вид составных частей СКД АБ-М.2, места нанесения знака утверждения типа, знака поверки и места пломбировки от несанкционированного доступа приведены на рисунках 1-4.
Место нанесения знака поверки
Места пломбировки от несанкционированного доступа
Рисунок 1 - Блок панельного компьютера БПК-М
Место нанесения наклейки знак утверждения типа
Место нанесения наклейки знак утверждения типа
Место нанесения знака поверки
Места пломбировки от несанкционированного доступа

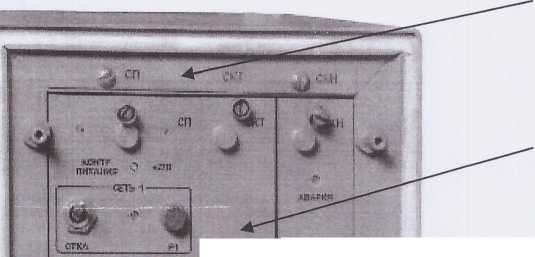

Рисунок 2 - Блок контроля напряжения и тока БКНТ

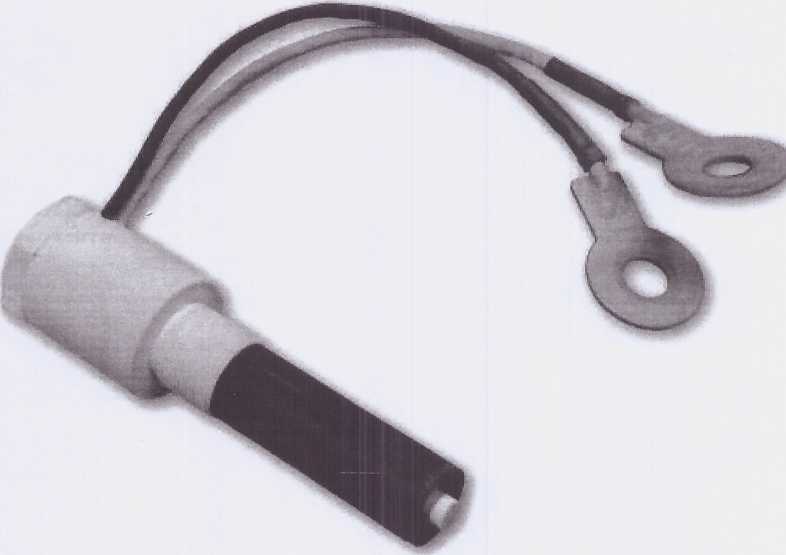

Рисунок 3 - Устройство контроля параметров аккумуляторов УКПА-05
Место
нанесения
.....
знака поверки
Место нанесения наклейки знак утверждения типа
Места пломбировки от несанкционированного
доступа

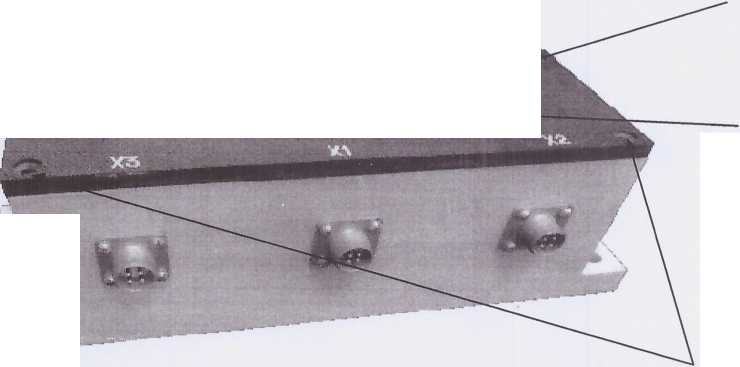

Рисунок 4 - Устройство приемо-передатчика УПП-01
Программное обеспечение (ПО) СКД АБ-М.2 работает под управлением операционной системы реального времени QnX и представляет программный продукт ЮНИШ.00008-01, записанный в энергонезависимой памяти БПК-М.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | skdab_m2 |
| Номер версии (идентификационный номер) ПО | 1.2.4 |
| Цифровой идентификатор ПО | afdd392f39eb7fd727c5156b0665b941 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.77-2014.
Основные метрологические характеристики СКД АБ-М.2 приведены в таблице 2
Таблица 2
| Наименование характеристики | Значение характеристики |
| ИК уровня электролита | |
| Диапазон измерений уровня электролита, мм | от 40 до 85 |
| Пределы допускаемой абсолютной погрешности измерений уровня электролита, мм | ±5 |
| Количество ИК | 120 |
| Наименование характеристики | Значение характеристики |
| ИК температуры электролита | |
| Диапазон измеряемых температуры электролита, °C (К) | от 0 до 70 (от 273 до 343) |
| Пределы допускаемой приведенной к верхнему пределу измерений (ВПИ), погрешности измерений температуры электролита, % | ±1,5 |
| Количество каналов | 120 |
| ИК напряжения постоянного тока между клеммами аккумулятора | |
| Диапазон измерений напряжения постоянного тока между клеммами аккумулятора, В | от 1,4 до 3,0 |
| Пределы допускаемой основной, приведенной к ВПИ погрешности измерений напряжения постоянного тока между клеммами аккумулятора, % | ±0,1 |
| Пределы допускаемой дополнительной, приведенной к ВПИ, погрешности измерений напряжения постоянного тока между клеммами аккумулятора, вызванной: - отклонением температуры окружающей среды от нормальной на каждые 10 °C (10 К) в диапазоне температур от 5 до 50 °C (от 278 до 323 К), % | ±0,05 |
| Количество каналов | 120 |
| ИК напряжения постоянного тока между полюсами АБ | |
| Диапазон измеряемых напряжений постоянного тока между полюсами АБ, В | от 170 до 320 |
| Пределы допускаемой приведенной к ВПИ, погрешности измерений напряжения между полюсами АБ, % | ±0,5 |
| Количество каналов | 1 |
| ИК напряжения постоянного тока, соответствующего значениям силы постоянного тока АБ | |
| Диапазон измерений напряжения постоянного тока, соответствующий значениям силы постоянного тока в диапазоне от 50 до 15000 А, мВ | от 0,333 до 100 |
| Пределы допускаемой приведенной к ВПИ, погрешности измерений напряжения постоянного тока, соответствующего значениям силы постоянного тока в диапазоне от 50 до 150 А, % | ±2,5 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, соответствующего значениям силы постоянного тока в диапазоне от 150 до 15000 А, %, | ±2,5 |
| Количество каналов | 1 |
| Габаритные размеры (ширина х высотах длина), мм, не более - БПК-М -БКНТ - УКПА-05 - УПП-01 | 400x330x200 240x258x310 205,5x054 180x60x57 |
| Масса, кг, не более - БПК-М -БКНТ - УКПА-05 - УПП-01 | 12 7,7 0,6 0,6 |
Основные технические характеристики.
СКД АБ-М.2 предназначены для работы в условиях, соответствующих требованиям ГОСТРВ 20.39.304-98 для групп исполнения 2.3.1 для устройств, устанавливаемых вне аккумуляторных ям (АЛ) и для групп исполнения 2.3.2 для устройств, устанавливаемых в АЯ.
Элементы СКД АБ-М.2, устанавливаемые вне АЯ, имеют брызгозащищенное исполнение IP-23, а устройства, устанавливаемые в АЯ, имеют водозащищенное исполнение IP-55 по ГОСТ 14254-96.
Питание БПК-М и БКНТ осуществляется от двухбортной сети постоянного тока от 170 до 320 В с ручным переключением, питание электрических цепей УКПА-05 от обслуживаемого аккумулятора постоянным напряжением от 1,4 до 3,0 В.
Потребляемая мощность, Вт, не более:
БПК-М
БКНТ
УКПА-05
УПП-01
Во время эксплуатации допускается замена отдельных блоков или узлов, включение резервных блоков, предусмотренных в одиночном ЗИПе без последующей регулировки.
наносится на титульный лист эксплуатационной документации изготовителя типографским способом и на панели БПК-М и БКНТ в виде наклейки.
Комплектность СКД АБ-М.2 приведена в таблице 3
Таблица 3
| Обозначение изделия | Наименование изделия | Кол-во | Примечание |
| ТКЦП.411734.001-06 | Система контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2 ТКЦП.4 И 734.001ТУ4 в составе: | 1 | |
| ЮНИШ.422419.004 | Блок панельного компьютера БПК-М | 1 | |
| ТКЦП.426469.016 | Блок контроля напряжения и тока БКНТ | 1 | |
| ЮНИШ.426439.002 | Устройство контроля параметров аккумулятора УКПА-05 | 120 (И2) | |
| ЮНИШ.426439.003 | Устройство приемо-передатчика УПП-01 | 2 | |
| Комплекты | |||
| ЮНИШ.305651.006 | Комплект монтажных частей | 1 к-т | Для 112 акк. |
| ЮНИШ.305651.006-01 | Комплект монтажных частей | 1 к-т | Для 120 акк. |
| ЮНИШ.305651.007 | Комплект соединений кабельных | 1 к-т | |
| ЮНИШ.305658.006 | Комплект ЗИП одиночный возимый | 1 к-т | Для 112 акк. |
| ЮНИШ.305658.006-01 | Комплект ЗИП одиночный невозимый | 1 к-т | Для 112 акк. |
| ЮНИШ.305658.006-02 | Комплект ЗИП одиночный возимый | 1 к-т | Для 120 акк. |
| ЮНИШ.305658.006-03 | Комплект ЗИП одиночный невозимый | 1 к-т | Для 120 акк. |
| ТКЦП.411734.001-06РЭ | Руководство по эксплуатации | 1 | |
| ТКЦП.411734.001-06ФО | Формуляр | 1 | |
| Обозначение изделия | Наименование изделия | Кол-во | Примечание |
| ТКЦП.411734.001-06Д | Методика поверки | 1 | |
| ЮНИШ.00008-01 34 01 | ПО Руководство оператора | 1 |
осуществляется по документу ТКЦП.411734.001-06 Д «Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2. Методика поверки», утвержденному директором ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2016 г. и начальником ФГБУ «ГНМЦ» Минобороны России в сентябре 2016 г.
Основные средства поверки:
- мегаомметр Е6-24/1, (per. № 47135-11;
- вольтметр универсальный В7-78/1 (per. № 52147-12);
- термометр лабораторный электронный ЛТ-300-240Ф (per. № 61806-15);
- термостат переливной прецизионный ТПП-1.1 (per. № 33744-07);
- калибратор процессов документирующий Fluke 753 (per. № 49876-12);
- линейка измерительная по ГОСТ 427-75, до 150 мм (per. № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
З нак поверки наносится на составные части СКД АБ-М.2 в виде наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ РВ 20.39.304-98
ГОСТ 8.027-2001 ГСП. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1.10’ до 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15.02.2016 № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 14254-96 Степени защиты, обеспеченные оболочками (код IP)
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТКЦП.411734.001ТУ4 «Системы контроля параметров аккумуляторов и диагностирования аккумуляторных батарей СКД АБ-М.2. Технические условия»
