Государственный реестр средств измерений

Копры маятниковые КМ-300, КМ-406, КМ-450, КМ-500, КМ-542, 65986-16

65986-16
Копры маятниковые КМ-300, КМ-406, КМ-450, КМ-500, КМ-542 (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.
Карточка СИ
Номер в госреестре 65986-16
Наименование СИ Копры маятниковые
Обозначение типа СИ КМ-300, КМ-406, КМ-450, КМ-500, КМ-542
Изготовитель ООО "Энергоавангард", г.Москва
Год регистрации 2016
Срок свидетельства 14.12.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Копры маятниковые КМ-300, КМ-406, КМ-450, КМ-500, КМ-542 (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение, для определения ударной вязкости металлов, пластмасс и других материалов.

Описание

Принцип действия копров основан на измерении энергии разрушения испытуемого образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.

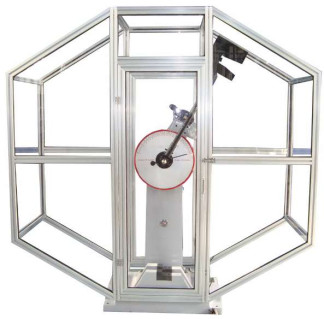

Копры состоят из станины с вертикальной стойкой. В верхней части стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник, в котором находится нож. С маятником связан датчик угла поворота, информация от которого обрабатывается и отображается на дисплее, расположенном на корпусе копра. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.

Копры могут быть укомплектованы сменными маятниками (не более 3), системой моторизированного взвода маятника, электротормозом, системой пневматического спуска маятника, защитным кожухом с системой блокировки спуска маятника при открытых дверях.

Модификации КМ-406, КМ-542 оснащены встроенным цифровым контроллером.

Модификации КМ-300, КМ-450, КМ-500 оснащены аналоговой круговой шкалой.

Выпускаемые модификации копров различаются дизайном, номинальным значением потенциальной энергии, габаритными размерами, массой.

Пломбирование копров маятниковых КМ-300, КМ-406, КМ-450, КМ-500, КМ-542 не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) «Панель удар тест» разработано специально для копров КМ-406, КМ-542 и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

Панель удар-тест

Номер версии (идентификационный номер ПО), не ниже

1.01

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

г

1начение

Модификация

КМ-406

КМ-542

КМ-300

КМ-450

КМ-500

Номинальное значение потенциальной энергии маятника, Дж1)

150

300

406

150

300

450

542

150

300

150

300

450

150

300

450

500

Допускаемое отклонение запаса по

тенциальной энергии маятника от

±0,5

номинального значения, %

Потеря энергии при свободном качании маятника за половину полного колебания, %, не более

0,5

Пределы допускаемой абсолютной погрешности измерений энергии, Дж:

-    для маятника Ен=150 Дж

-    для маятника Ен=300 Дж

-    для маятника Ен=406 Дж

-    для маятника Ен=450 Дж

-    для маятника Ен=500 Дж

-    для маятника Ен=542 Дж,

где Ен - номинальное значение потенциальной энергии маятника

±1,5

±3,0

±4,0

±4,5

±5,0

±5,0

1) - в зависимости от установленного маятника

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация

КМ-406

КМ-542

КМ-300

КМ-450

КМ-500

Параметры электрического питания: - напряжение переменного тока, В

380±10 %/220±10 %

- частота переменного тока, Гц

50±1

Потребляемая мощность, кВ • А, не более

2,0

1

Скорость движения маятника в мо

от 0,20 до 5,47

5,24

5,4

5,4

мент удара, м/с

Габаритные размеры, мм, не более:

- длина

2300

2300

2100

2100

- ширина

900

900

650

800

- высота

2100

2100

2000

2000

Масса, кг, не более

1500

1500

550

650

Диапазон рабочих температур, °С

от +10 до +35

Средний срок службы, лет

10

Знак утверждения типа

наносится на раму машин методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Копер маятниковый

КМ-300, КМ-406, КМ-450, КМ-500, КМ-542

1 шт.

Персональный компьютер типа IBM/PC

-

по заказу

Комплект вспомогательных приспособлений

-

1 шт.

Сменный маятник

-

по заказу

Руководство по эксплуатации

-

1 экз.

Паспорт

ПС

1 экз.

Методика поверки

МП АПМ 55-16

1 экз.

Поверка

осуществляется по документу МП АПМ 55-16 «Копры маятниковые КМ-300, КМ-406, КМ-450, КМ-500, КМ-542. Методика поверки», утверждённому ООО «Автопрогресс-М» 25.10.2016 г.

Основные средства поверки:

-    динамометры 2-го разряда по ГОСТ Р 8.640-2014;

-    квадрант оптический КО-60М, (0 - 180)°, ПГ±30'', ТУЗ-3.1387-76.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ 4271-004-18690732-2016 «Копры маятниковые КМ-300, КМ-406, КМ-450, КМ-500, КМ-542»
