| Номер в госреестре | 65989-16 |
| Наименование СИ | Подсистемы радиационного контроля |
| Обозначение типа СИ | ПРК-ЖД |
| Изготовитель | АО "Федеральный центр науки и высоких технологий "Специальное НПО "Элерон", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Подсистемы радиационного контроля ПРК-ЖД (далее - ПРК-ЖД) предназначены для измерений активности источников гамма-излучения и внешнего излучения источника нейтронов известного радионуклидного состава.
Конструктивно ПРК-ЖД выполнена в виде 2-х отдельных стоек (СТ) - основной (СТО) и дополнительной (СТД), собранных из 2-х приборных шкафов нижнего (ШН) и верхнего (ТТТВ) с блоками детектирования (БД) и электронных блоков, размещенных по обе стороны проезжей части. СТО и СТД устанавливаются на расстоянии 6,0 м друг от друга. Для устойчивости все стойки крепятся болтами к фундаментным блокам.
Также в состав ПРК-ЖД входят:
пульт индикации и проверки (ПРД-ТПУ2);
инфракрасные датчики присутствия;
блок светозвуковой сигнализации (БСЗС).
В каждом шкафу монтируется по одному гамма- и нейтронному БД (БДГ и БДН соответственно). В составе ПРК-ЖД применяются БДГ (4 шт.) типа БДГС-770.180.70 и БДН (4 шт.) типа БД!ПН. Принцип действия БДГ основан на взаимодействии у-квантов с пластмассовым сцинтиллятором. Принцип действия БДН основан на замедлении нейтронов делительного спектра в полиэтиленовом замедлителе с последующим взаимодействием тепловых нейтронов с газообразным 3He газоразрядного счетчика.
При наличии соответствующей методики измерений возможна эксплуатация ПРК-ЖД для разных расстояний между СТО и СТД.
Для обеспечения функционирования при отрицательных температурах ПРК-ЖД оснащен системой автоматического подогрева. Подогрев включается, если температура воздуха внутри шкафов ПРК-ЖД опускается ниже 0 0С, и выключается, если температура поднимается выше плюс 5 С.

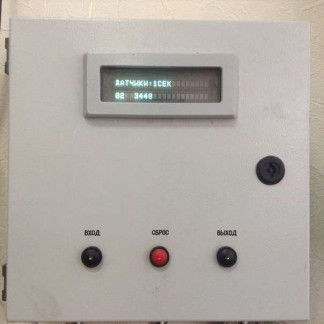

ПРД-ТПУ2 позволяет получать информацию о текущем измерении, проводить диагностику и тестирование БДГ и БДН, индицировать на дисплее текущее состояние ПРК-ЖД, отображать тревожные сообщения, сбрасывать тревожные сообщения, отображать результаты измерений.
В случае применения ПРК-ЖД в качестве транспортного радиационного монитора в соответствии с требованиями ГОСТ Р 51635-2000:
- инфракрасные датчики присутствия, образованные 3-мя парами блоков излучателя (БИ) и фотоприемника (БФ), из которых две пары расположены на ШН и одна - на ШВ, предназначены для контроля проезда и выдачи сигналов о въезде и выезде транспортного средства (ТС) из зоны радиационного контроля;
- БСЗС предназначен для индикации (гамма-канал - красный сигнализатор, нейтронный канал - синий сигнализатор) и звукового информирования об обнаружении источника ионизирующего излучения.
ПРК-ЖД оснащены встроенным программным обеспечением (ПО).
Основные функции ПО:
- обработка сигналов от БД;
- вывод результатов измерений на ПРД-ТПУ2;
- контроль превышения заданных пороговых значений;
- звуковая и световая сигнализация о превышении заданных значений, неисправности любого БДГ или БДН.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | P4R2GNM |
| Номер версии (идентификационный номер) ПО | P4R2GNM7 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
ПО можно идентифицировать при включении режима «ТЕСТ 0» после включения ПРК-ЖД. На дисплее кратковременно отображается номер версии ПО. Производителем не предусмотрен иной способ идентификации ПО.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений активности гамма- излучающих нуклидов точечной геометрии в эффективном центре ПРК-ЖД, Бк: | |
| 133Ba | от 6,8105 до 4,5-107 |
| 137Cs | от 8,3105 до 5,5107 |
| 60Co | от 4,2 105 до 2,6107 |
| Пределы допускаемой относительной погрешности измерений активности гамма- излучающих нуклидов точечной геометрии в эффективном центре ПРК-ЖД, % | ±20 |
| Диапазон измерений внешнего излучения источника нейтронов на основе 252Cf (потока нейтронов) в эффективном центре ПРК-ЖД, с-1 | от 1,2104 до 4,5107 |
| Пределы допускаемой относительной погрешности измерений внешнего излучения источника нейтронов на основе 252Cf в эффективном центре ПРК-ЖД, % | ±20 |
| Чувствительность к активности гамма-излучающих нуклидов и 252 внешнему излучению источника нейтронов на основе Cf (потока нейтронов) точечной геометрии в эффективном центре ПРК-ЖД, не менее: | |
| 133в -1 Т- -1 Ba, с кБк | 1,72 |
| 60Co, с-1-кБк-1 | 3,05 |
| 137Cs, с-1-кБк-1 | 1,62 |
| 252Cf, с-1- (нейтр./с)-1 | 5,84-10-4 |
| Наименование характеристики | Значение характеристики | ||
| Чувствительность к активности гамма-излучающих нуклидов и внешнему излучению 252 источника нейтронов на основе Cf (потока нейтронов) точечной геометрии в опорной точке каждого шкафа ПРК-ЖД, не менее | |||
| Для ШВ | 1330 -1 Т-. -1 Ba, с кБк | 36,3 | |
| 60Co, с-1-кБк-1 | 84,4 | ||
| 137Cs, с-1-кБк-1 | 34,3 | ||
| 252Cf, с-1- (нейтр./с)-1 | 8,4 10-3 | ||
| Для ШН | 133^ -1 t-i -1 Ba, с кБк | 35,3 | |
| 60Co, с-1-кБк-1 | 79,0 | ||
| 137Cs, с-1-кБк-1 | 34,0 | ||
| 252Cf, с-1- (нейтр./с)-1 | 6,5 -10-3 | ||
| Пределы допускаемой относительной погрешности измерений активности гамма-излучающих нуклидов и внешнего излучения источника нейтронов на основе 252Cf (потока нейтронов) точечной геометрии в опорной точке каждого шкафа ПРК-ЖД, % | ±15 | ||
| Время установления рабочего режима, мин, не более | 1 | ||
| Режим работы | непрерывный | ||
| Питание от сети переменного тока: - напряжение переменного тока, В | от 187 до 242 | ||
| - частота переменного тока, Гц | от 45 до 55 | ||
| Потребляемая мощность, В • А, не более | Без подогрева | 50 | |
| С подогревом | 1500 | ||
| Г абаритные размеры стойки, (длина х ширина х высота), мм, не более | 830x440x3850 | ||
| Масса стойки, кг, не более | 540 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность окружающего воздуха при температуре 25 °C, %, не более - атмосферное давление, кПа | от -50 до +50 98 от 84,0 до 106,7 | ||
| Средняя наработка на отказ, ч | 8000 | ||
| Средний срок службы, лет | 10 | ||
| Примечания: при величине мощности амбиентного эквивалента дозы (МАЭД) фотонного излучения в месте расположения ПРК-ЖД не более 0,25 мкЗв/ч. ** при величине МАЭД нейтронного излучения в месте расположения ПРК-ЖД не более 0,2 мкЗв/ч. | |||
Габаритные размеры устройств, входящих в ПРК-ЖД, и масса приведены в таблице 3.
Таблица 3
| Наименование | Г абаритные размеры, мм, не более | Масса, кг, не более |
| СТ | 820x425x3830 | 490 |
| ШН | 806x422x1941 | 250 |
| ШВ | 806x422x1941 | 240 |
| ПРД-ТПУ2 | 300x130x360 | 20 |
Комплект поставки ПРК-ЖД приведен в таблице 4.
Таблица 4
| Обозначение | Наименование | Кол. | Примеча ние |
| ЦКДИ.425722.060 | Подсистема радиационного контроля ПРК-ЖД в составе: | 1 | |
| ЦКДИ.468382.045 ЦКДИ.468382.045 ПС | Пульт ПРД-ТПУ2 Паспорт Комплект запасных частей Вставка плавкая ВП1-1 3,15А 250В ОЮ0.480.003 ТУ Гнездо на кабель с контактами BLS-3 | 1 1 2 1 | |
| ЦКДИ.469152.016 | Стойка СТ в составе: | 2 | |
| ЦКДИ.468382.065 | Шкаф нижний ШН | 1 | |
| ЦКДИ.468382.067 ЦКДИ.469152.016 ПС | Шкаф верхний ШВ Паспорт | 1 1 | |
| ЦКДИ.425722.060 РЭ | Руководство по эксплуатации | 1 | |
| ЦКДИ.425722.060 МП | Методика поверки | 1 | |
| ЦКДИ.425722.060 РЭ1 | Руководство по эксплуатации. Приложение А. Альбом чертежей и схем | 1 | |
| ЦКДИ.425722.060 ИМ | Инструкция по монтажу, пуску, регулированию и обкатке изделия | 1 | |
| ЦКДИ.425722.060 ФО | Формуляр | 1 | |
| ЦКДИ.425978.026 | Комплект ЗИП одиночный в составе: Вставка плавкая ВП2Б-1В 1,0А 250В ОЮ0.481.005 ТУ Вставка плавкая ВП1-1В 5,0А 250В ОЮ0.480.003 ТУ | 1 4 10 | |
| ЦКДИ.00294-01 | Комплект программного обеспечения для подсистемы радиационного контроля ПРК-ЖД | 1 | |
| ЦКДИ.425152.003 | Блок фотоприемника БФ Болт М6^16.68.019 ОСТ 95 1435-73 Шайба 6.01.0115 ОСТ 95 1464-73 Шайба 6.65Г.029 ОСТ 95 1469-73 | 3 3 3 3 | U 3) |
| ЦКДИ.425353.111 | Блок свето-звуковой сигнализации БСЗС Саморез с термообработкой, полусфера с прессшайбой, оцинкованный острый 4,2х16 | 1 4 | U 3) |
| ЦКДИ.467748.006 | Блок излучателя БИ | 3 | 1), 2) |
| Болт М6^16.68.019 ОСТ 95 1435-73 | 3 | ||
| Шайба 6.01.0115 ОСТ 95 1464-73 | 3 | ||
| Шайба 6.65Г.029 ОСТ 95 1469-73 | 3 | ||
| ЦКДИ.425975.171 ЦКДИ.425975.172 ЦКДИ.425975.173 | Упаковка Упаковка Упаковка | 2 4 1 | 4) |
| Примечания | |||
| При использовании ПРК-ЖД в качестве транспортного радиационного монитора. | |||
| ) Устанавливается на СТД. | |||
| 3) Устанавливается на СТО. | |||
| ) Комплект ЗИП групповой ЦКДИ.425978.027 из расчета 1 комплект на 8 изделий | |||
| ЦКДИ.425722.060 поставляется самостоятельно, по отдельному заказу. | |||
наносится на табличку, крепящуюся на корпус ПРК-ЖД рядом с маркировкой СТО и на лицевую сторону обложки руководства по эксплуатации ПРК-ЖД типографским способом.
осуществляется по документу ЦКДИ.425722.060 МП «Подсистема радиационного контроля ПРК-ЖД Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 14 апреля 2016 г.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г (регистрационный № 44591-10), активность от 103 до 106 Бк, пределы допускаемой относительной погрешности воспроизведения активности ±6 %;
- источники нейтронного излучения эталонные, активность от 103 до 106 нейтр./с, пределы допускаемой относительной погрешности воспроизведения активности ±10 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
ЦКДИ.425722.060 ТУ Подсистема радиационного контроля ПРК-ЖД. Технические условия
