| Номер в госреестре | 65993-16 |
| Наименование СИ | Спектрорефрактометры Аббе портативные |
| Обозначение типа СИ | ИРФ-479А, ИРФ-479Б |
| Изготовитель | Акционерное общество «Центральное конструкторское бюро «ФОТОН», г.Казань |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрорефрактометры Аббе портативные ИРФ - 479А, ИРФ - 479Б (далее -спектрорефрактометры) предназначены для измерения показателя преломления и средней дисперсии моторных топлив и других светлых нефтепродуктов.
Принцип действия спектрорефрактометров основан на методе измерения предельного угла преломления при прохождении светом границы раздела исследуемой среды, соприкасающейся с рабочей поверхностью измерительной призмы, а также методе компенсации общей угловой дисперсии выходящих из измерительной призмы предельных лучей.
Конструктивно спектрорефрактометры состоят из блока рефрактометрического, стакана и подставки. Блок рефрактометрический выполнен в виде зрительной трубы, в которой последовательно закреплены измерительная призма, призма прямого зрения (призма Амичи), объектив, шкала и окуляр. Стакан закреплен на подставке и содержит осветительную призму.
Лучи естественного света с помощью осветительной призмы попадают в стакан и проходят тонкий слой исследуемого вещества, преломляются в измерительную призму, вторично преломляются на выходной полированной грани измерительной призмы (стекло -воздух) и попадают в зрительную трубу. Свет проходит диафрагму, компенсатор дисперсии и объектив. В фокальной плоскости объектива, совпадающей с плоскостью шкалы, формируется изображение границы светотени, положение которой относительно шкалы определяется показателем преломления исследуемого вещества. Шкалу и границу светотени наблюдают с помощью окуляра. Перемещая окуляр, можно установить резкость изображения шкалы и границы по глазу оператора в пределах ±5 диоптрий. Шкала выполнена равномерно и содержит 110 делений, из них 10 оцифрованные.
На корпусе зрительной трубы имеется кольцо для поворота компенсатора дисперсии и нониус для определения угла поворота компенсатора, который определяется дисперсией исследуемого вещества.
Спектрорефрактометры изготавливаются в двух модификациях:
- ИРФ-479А - переносной вариант со складывающейся подставкой, принадлежностями и футляром;

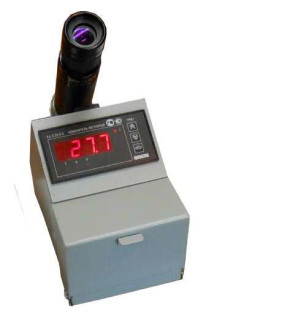

- ИРФ-479Б - стационарный вариант, в котором имеется цифровой термометр и отсек для принадлежностей.
отсутствует.
Таблица 1
| Технические характеристики | Значение |
| 1. Диапазон измерений показателя преломления nD | от 1,3740 до 1,4908 |
| 2. Пределы допускаемой абсолютной погрешности измерений показателя преломления | ±0,0002 |
| 3. Диапазон измерений средней дисперсии 1) (Afc)x | от 0,0060 до 0,0120 |
| 4. Пределы допускаемой абсолютной погрешности измерений средней дисперсии | ±0,0002 |
| 5. Цена деления относительной шкалы спектрорефрактометров: - между короткими | 1 деление |
| - между средними и длинными | 5 делений |
| - между длинными оцифрованными | 10 делений |
| 6. Диоптрийная наводка окуляра, дптр | от -5 до +5 |
| 7. Габаритные размеры спектрорефрактометров (ДхШ*В): - ИРФ - 479А, мм, не более | 60x52x237 |
| - ИРФ - 479Б, мм, не более | 210x105x240 |
| 8. Масса спектрорефрактометров: - ИРФ - 479А, кг, не более | 0,9 |
| - ИРФ - 479Б, кг, не более | 1,8 |
| 9. Средний срок службы лет, не менее | 5 |
| 10. Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +35 |
| - относительная влажность окружающего воздуха, %, при 35 °С и ниже | 80 |
| Примечание: 1) средняя дисперсия (Afc)x - частная дисперсия вещества для спектральных линий С (длина | |
| волны Х=653,3 нм) и F(длина волны Х=486,1 нм), охватывающих среднюю часть видимого | |
| диапазона | |
наносится на бирку методом фотомеханической печати либо методом лазерной гравировки, на эксплуатационную документацию - типографским способом.
Комплект поставки спектрорефрактометров ИРФ - 479 А, Б приведен в таблице 2
Таблица 2
| Наименование | Модификация | Кол. | |
| ИРФ-479А | ИРФ-479Б | ||
| Блок рефрактометрический | АЭП 44.73.196 | 1 | |
| Подставка | АЭП 42.12.026 | АЭП 42.12.028 | 1 |
| Комплект инструмента и принадлежностей | |||
| Палочка | АЭП 75.67.142 | 1 | |
| Пипетка Постера ГОСТ 29227-91 | 1 | ||
| Образец контрольный | Г 71.99.522 | 1 | |
| Банка с притертой пробкой | Г 45.96.080 | 1 | |
| Батист отбеленный арт 1402 ТУ 17 РСФСР 63-21-41-80 250х250мм | 1 | ||
| Вата гигроскопическая оптическая ТУ 17 РСФСР-63-9022-90 | 20 г | ||
| Упаковка | АЭП 42.83.740 | АЭП 42.83.739 | 1 |
| Эксплуатационная документация | |||
| Руководство по эксплуатации. Часть 1 | АЭП 34.15.072 РЭ | 1 | |
| Руководство по эксплуатации. Часть 2 Методика поверки | АЭП 34.15.072 РЭ1 | 1 | |
| Паспорт | АЭП 34.15.072 ПС | 1 | |
осуществляется по документу АЭП 34.15.072 РЭ1 "Спектрорефрактометры Аббе портативные ИРФ - 479 А, ИРФ - 479 Б. Руководство по эксплуатации. Часть 2. Методика поверки", утверждённому ФБУ «ЦСМ Татарстан» 15 августа 2016 г.
Основные средства поверки
- Государственный рабочий эталон единицы показателей преломления в диапазоне значений от 1,25 до 1,45 nD, регистрационный номер 3.1.Z БЮ.0138-2013.
- Государственный рабочий эталон единицы показателей преломления в диапазоне значений от 1,47 до 1,65 nD, регистрационный номер 3.1.Z ВЗ.0116-2012.
- ГСО 8123-2002,
- Топливо ТС-1 ГОСТ 10227-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Результаты первичной поверки оформляют записью в соответствующем разделе паспорта, заверяют подписью поверителя и знаком поверки. При проведении периодической поверке знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления.
2 Спектрорефрактометры Аббе портативные ИРФ-479 А, Б ТУ 4437-201-07507347-2015.
