| Номер в госреестре | 65994-16 |
| Наименование СИ | Измерители угла наклона двухкоординатные |
| Обозначение типа СИ | ИН-Д3(А) |
| Изготовитель | ЗАО "НТП "Горизонт", г.Москва; АО "НИИ энергетических сооружений" (НИИЭС), г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители угла наклона двухкоординатные ИН-Д3(А) (далее - измерители) предназначены для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.

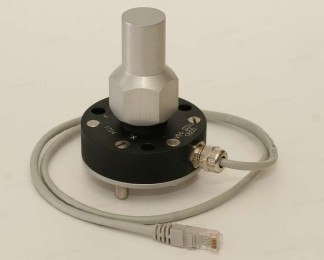

Измерители представляют собой металлический корпус с установленным внутри первичным преобразователем, представляющим собой заполненную электролитом металлическую ампулу с электрическими выводами. Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.
Принцип действия измерителей заключается в следующем: при наклоне измерителей, а соответственно и первичных преобразователей, подвижный центральный электрод, за счёт действия силы тяжести, изменяет своё положение относительно боковых электродов. Это приводит к изменению электрических сопротивлений заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.
Выходными величинами измерителей являются составляющие угла наклона первичных преобразователей на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам Х и У.
Корпус измерителей имеет три базовых опоры и три опорных винта. Первые служат для проверки смещения собственного нуля измерителей, вторые - для регулирования наклона первичных преобразователей при установке измерителей на объекте. Соединение кабеля с корпусом преобразователей осуществляется через кабельный ввод.
У измерителей определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии первичного преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси Х и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса измерителей.
В качестве регистрирующих устройств (вторичных преобразователей) для считывания выходных электрических сигналов измерителей могут использоваться ПК, имеющие интерфейс RS-485 или же интерфейс USB. В первом случае измерители и ПК соединяются напрямую, во втором случае для соединения измерителей с ПК используется преобразователь интерфейсов RS485 / USB.
При подключении измерителей к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У выводятся на мониторе ПК через программное обеспечение численно и графически в режиме реального времени.
Измерители выпускаются в следующих модификациях: ИН-Д3(А) 360, ИН-Д3(А) 720, ИН-Д3(А) 1440, ИН-Д3(А) 1800, ИН-Д3(А) 3600, ИН-Д3(А) 7200, ИН-Д3(А) 10800, ИН-ДЗ(а) 14400.
Наименования модификаций измерителей расшифровываются следующим образом: И - измеритель, Н - наклона, Д - двухкоординатный, 3(А) - модификация, трёх или четырёхзначная цифра означает положительную часть диапазона измерений в секундах.
Ограничение несанкционированного доступа к узлам измерителей обеспечено нанесением пломбирующей наклейки на боковую поверхность измерителей.
Для работы с измерителями используется программное обеспечение «IN-D3» (далее -ПО), устанавливаемое на персональный компьютер, которое используются для обработки и визуализации измеренных данных данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | IN-D3 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.12 |
| Цифровой идентификатор ПО | 0x0000 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-16 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение характеристики | |||||||
| Модификация | о ю 3 2 со Д | о 2 2 т Д | 0 2 т Д | 0 0 00 2 т Д | ИН-Д3(А) 3600 | ИН-Д3(А) 7200 | ИН-Д3(А) 10800 | 0 0 4 4 3( Д ИН |
| Диапазон измерений угла наклона, '' | ±360 | ±720 | ±1440 | ±1800 | ±3600 | ±7200 | ±10800 | ±14400 |
| Пределы допускаемой основной приведённой погрешности измерений угла наклона, % от диапазона измерений угла наклона | ±0,5 | |||||||
| Пределы допускаемой дополнительной приведённой погрешности, вызванная изменением температуры на 1 °С, % от диапазона измерений угла наклона | ±0,005 | |||||||
| Температурный дрейф нуля, вызванный изменением температуры на 1 °С, % от диапазона измерений угла наклона | ±0,005 | |||||||
Таблица 3 - Основные технические характеристики для всех модификаций измерителей
| Наименование характеристики | Значение характеристики |
| Параметры электрического питания: - напряжение питания, В | от 12 до 28 |
| - потребляемый ток, мА, не более | 20 |
| У гол между радиальными измерительными осями преобразователя, ...° | 90±1 |
| Потребляемая мощность, мВт, не более | 500 |
| Габаритные размеры (Диаметр х Высота), мм, не более | 80 х 125 |
| Масса, г, не более | 450 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 41 до + 50 |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 60 до 130 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч, не менее | 18000 |
| Устойчивость к механическим воздействиям: вибрация с ускорением 1g в диапазоне частот от 0,5 до 100 Гц | |
наносится на корпус преобразователей методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. |
| 1 Измеритель угла наклона двухкоординатный ИН-Д3(А)1) | 1 |
| 2 Крепёжный комплект | 1 |
| 3 Паспорт МПГТ МПГТ 401262.03(А).00.00 ПС | 1 |
| 4 Руководство по эксплуатации МПГТ МПГТ 401262. 03(А).00.00 РЭ | 1 |
| 5 Формуляр МПГТ 401262.03(А).00.00 ФО | 1 |
| 6 Методика поверки МП АПМ 10-16 | 1 |
| 7 CD-диск с ПО: IN-D3, IN-D3Test, IN-D3 Test Lock.bat | 12) |
| 8 Преобразователь интерфейсов | 12) |
| 1) - модификация измерителя выбирается при заказе. 2) - поставляются на партию измерителей по отдельному заказу. | |
осуществляется по документу МП АПМ 10-16 «Измерители угла наклона двухкординатный ИН-Д3(А). Методика поверки», утвержденному ООО «Автопрогресс-М» «26» августа 2016 г. Основные средства поверки:
- экзаменатор эталонный 1-го разряда ЭО-1 (Госреестр № 10447-86), диапазон измерений 0^1200", ПГ < 0,4 ".
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
2 ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования
3 Технические условия «Измеритель угла наклона двухкординатный ИН-Д3(А) МПГТ 401262. 03(А).00.00 ТУ».
| Зарегистрировано поверок | 35 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
