| Номер в госреестре | 65995-16 |
| Наименование СИ | Системы компьютерной радиографии |
| Обозначение типа СИ | CRxVision |
| Изготовитель | «Baker Hughes Digital Solutions GmbH», Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы компьютерной радиографии CRxVision (далее «системы») предназначены для двухмерных измерений линейных размеров изображений деталей и дефектов при неразрушающем контроле радиографическим методом.
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом на рентгенографической запоминающей пластине с чувствительным слоем.

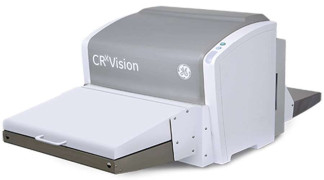

Конструктивно системы состоят из электронного блока со встроенными сканером изображения и магнитной системой подачи гибких конвертов с рентгенографической запоминающей пластиной и персонального компьютера.
Системы комплектуются гибкими конвертами для рентгенографических запоминающих пластин, и запоминающими пластинами. Г абаритные размеры гибких конвертов соответствуют габаритным размерам рентгенографических запоминающих пластин.
Системы могут комплектоваться калибровочными мерами, предназначенными для настройки параметров изображения, изготовленными из различных материалов, соответствующих материалу измеряемого объекта.
Подключение систем к персональному компьютеру осуществляется по протоколу Ethernet.
Системы имеют встроенное программное обеспечение (ПО), обеспечивающее сканирование и передачу изображения. Системы работают с автономным ПО Rhythm, входящим в комплект поставки. ПО Rhythm обеспечивает отображение измеряемого объекта, сбор, запись, обработку, отображение и хранение результатов измерений.
| Идентификационные данные (признаки) | Значение | |
| Автономное ПО | Встроенное ПО | |
| Идентификационное наименование ПО | Rhythm RT | - |
| Номер версии (идентификационный номер) ПО | 6.X.XX.X | 12 |
| Цифровой идентификатор ПО | 5a222eef060e715c3cdfb1b402f0fc33 (MD5), файл «rhythm.exe» | - |
При нормировании метрологических характеристик учтено влияние ПО.
Уровень защиты ПО по Р 50.2.077-2014 средний.
Основные метрологические и технические характеристики систем представлены в таблице 2.
Таблица 2
| Наименование характеристики и единицы измерений | Значение характеристики |
| Диапазон измерений линейных размеров, мм: - по оси Х - по оси Y | от 0,04 до 350* от 0,04 до 1500* |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм | ±(0,01+5 L/1000), где L - измеряемая длина в мм |
| Разрешение, мкм | 35 или 70 |
| Дискретность отсчета, мм | 0,01 |
| Напряжение питания от сети переменного тока частотой (55±5) Гц, В | 220±22 |
| Потребляемая мощность, Вт, не более | 140 |
| Габаритные размеры (длина, ширина, высота), мм, не более | 1280x560x470 |
| Масса, кг, не более | 50 |
| Средний срок службы, лет | 5 |
| Наработка на отказ, ч | 10000 |
| Условия эксплуатации: о/~' - диапазон температуры окружающего воздуха, С - относительной влажность окружающего воздуха, %, не более - диапазон атмосферного давления, кПа | от + 15 до + 25 90 от 84,0 до 106,7 |
| * - Верхняя граница диапазона измерений определяется габаритными размерами рентгенографической запоминающей пластины. | |
наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса систем в виде наклейки.
Комплектность систем представлена в таблице 3.
| Наименование | Количество, шт. |
| 1 Система | 1 |
| 2 Рентгенографическая запоминающая пластина * | 1 |
| 3 Г ибкий конверт * | 1 |
| 4 Мера калибровочная для настройки контрастности изображения ** | 1 |
| 5 Мера калибровочная для настройки разрешения изображения ** | 1 |
| 6 Персональный компьютер | 1 |
| 7 Комплект соединительных кабелей | 1 |
| 8 Программное обеспечение Rhythm | 1 |
| 9 Руководство по эксплуатации | 1 |
| 10 Методика поверки МП 2512-0006-2016 | 1 |
| * - Количество и габаритные размеры рентгенографических запоминающих пластин и гибких конвертов определяются требованиями заказчика. ** - Количество и материалы мер калибровочных определяются требованиями заказчика. | |
осуществляется по документу МП 2512-0006-2016 «Системы компьютерной радиографии CRxVision. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15 марта 2016 г.
Основные средства поверки: меры длины концевые плоскопараллельные эталонные 3-го разряда по ГОСТ Р 8.763-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на наружную сторону электронного блока системы.
приведены в эксплуатационном документе.
Техническая документация фирмы «GE Sensing & Inspection Technologies GmbH» (Германия).
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
