Датчики силы НЕТ 055, 65998-16

Датчики силы НЕТ 055 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.
Карточка СИ
Номер в госреестре 65998-16
Наименование СИ Датчики силы
Обозначение типа СИ НЕТ 055
Изготовитель Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Год регистрации 2016
Срок свидетельства 16.12.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Датчики силы НЕТ 055 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Описание

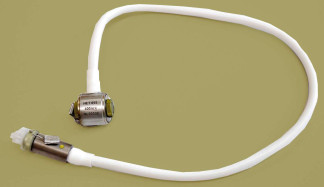

Основным узлом датчиков является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. Тензорезисторы соединены в мостовую схему Уитстона. Датчики имеют элементы балансировки мостовой схемы (резисторы температурной компенсации нуля и чувствительности). От механических повреждений ЧЭ защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через разъем МР1-19-5-В ГЕО.364.184 ТУ, который соединен с датчиком кабельной перемычкой.

Передача усилий сжатия и растяжения на датчик осуществляется через резьбовые соединения, для чего с одной стороны по оси датчика выполнена резьба М10х1-6Н, а с другой стороны М10х1ЬН-6Н.

При приложении к датчику силы сжатия или растяжения происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовой схемы, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемой силы к датчику.

Технические характеристики

Основные метрологические и технические характеристики датчиков приведены в таблице 1.

Таблица 1

Диапазон измерения сил сжатий и растяжений, Н (кгс)

от 0 до 5885 (от 0 до 600)

Входное сопротивление мостовой схемы, Ом

от 338 до 362

Выходное сопротивление мостовой схемы, Ом

от 338 до 362

Начальный коэффициент передачи, мВ/В, не более

0,84

Рабочий коэффициент передачи при номинальной нагрузке, мВ/В

от 0,75 до 1,25

Пределы допускаемой основной приведенной погрешности к верхнему значению диапазона измерений сил сжатий и растяжений, %

±2,5

Диапазон температуры окружающей среды, °С

от 5 до 35

Диаметр корпуса датчика, мм, не более Длина корпуса датчика, мм, не более Длина кабельной перемычки, мм

024

21

от 480 до 520

Масса, кг, не более

0,5

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

-    датчик силы НЕТ 055;

-    формуляр СДАИ.404179.043ФО;

-    руководство по эксплуатации СДАИ.404179.043РЭ;

-    методика поверки СДАИ.404179.043МП.

Поверка

осуществляется по документу СДАИ.404179.043МП «Датчик силы НЕТ 055. Методика поверки», утвержденному АО «НИИФИ» 01.08.2016 г.

Основные средства поверки: омметр цифровой Щ 34 (Госреестр №4274-74; класс точности (0,02/0,005 - 0,5/0,1), источник питания постоянного тока Б5-45 (Госреестр №5965-77; погрешность ±(0,5 %иуст + 0,1%Umax) В), прибор комбинированный цифровой Щ 300 (Госреестр №7011-79; классы точности (0,05/0,02 - 0,2/0,1), (0,1/0,02 - 1,5/0,5)), динамометр электронный на растяжение АЦДР-5И-00 (Госреестр №32778-06, погрешность ±0,06 %), динамометр электронный на растяжение АЦДР-50И-00 (Госреестр №32778-06, погрешность ±0,05 %).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1 Технические условия СДАИ.404179.043ТУ Датчик силы НЕТ 055.

Зарегистрировано поверок 4
Поверителей 3
Актуальность данных 06.12.2024
