| Номер в госреестре | 65999-16 |
| Наименование СИ | Датчики силы |
| Обозначение типа СИ | НЕТ 056 |
| Изготовитель | Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

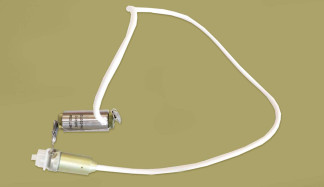

Датчики силы НЕТ 056 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.
Основным узлом датчиков является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы. Тензорезисторы соединены в мостовую схему Уитстона. Датчики имеют элементы балансировки мостовой схемы (резисторы температурной компенсации нуля и чувствительности). От механических повреждений ЧЭ защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через разъем МР1-19-5-В ГЕО.364.184 ТУ, который соединен с датчиком кабельной перемычкой.
Передача усилий сжатия и растяжения на датчик осуществляется через резьбовые соединения, для чего с одной стороны по оси датчика выполнена резьба М8-6Н, а с другой стороны М8ЬН-6Н.
При приложении к датчику силы сжатия или растяжения происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовой схемы, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемой силы к датчику.
Основные метрологические и технические характеристики датчиков приведены в таблице 1.
Таблица 1
| Диапазон измерения сил сжатий и растяжений, Н (кгс) | от 0 до 3531 (от 0 до 360) |
| Входное сопротивление мостовой схемы, Ом | от 338 до 362 |
| Выходное сопротивление мостовой схемы, Ом | от 338 до 362 |
| Начальный коэффициент передачи, мВ/В, не более | 0,84 |
| Рабочий коэффициент передачи при номинальной нагрузке, мВ/В | от 0,75 до 1,25 |
| Пределы допускаемой основной приведенной погрешности к верхнему значению диапазона измерения сил сжатий и растяжений, % | ±2,5 |
| Диапазон температуры окружающей среды, °С | от 5 до 35 |
| Диаметр корпуса датчика, мм Длина корпуса датчика, мм Длина кабельной перемычки, мм | 016h12* 33h11* от 480 до 520 |
| Масса, кг, не более | 0,5 |
Примечание - * - величины h11, h12 выбираются согласно ГОСТ 25346-82 «Единая система допусков и посадок. Общие положения, ряды допусков и основных отклонений».
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- датчик силы НЕТ 056;
- формуляр СДАИ.404179.044ФО;
- руководство по эксплуатации СДАИ.404179.044РЭ;
- методика поверки СДАИ.404179.044МП.
осуществляется по документу СДАИ.404179.04МП «Датчик силы НЕТ 056. Методика поверки», утвержденному АО «НИИФИ» 15.08.2016 г.
Основные средства поверки: омметр цифровой Щ 34 (Госреестр №4274-74; класс точности (0,02/0,005 - 0,5/0,1), источник питания постоянного тока Б5-45 (Госреестр №5965-77; погрешность ±(0,5 %иуст + 0,1%иШах)В), прибор комбинированный цифровой Щ 300 (Госреестр №7011-79; классы точности (0,05/0,02 - 0,2/0,1), (0,1/0,02 - 1,5/0,5)), динамометр электронный на растяжение АЦДР-5И-00 (Госреестр №32778-06, погрешность ±0,06%).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 Технические условия СДАИ.404179.044ТУ Датчик силы НЕТ 056.
