Газоанализаторы электронные портативные ДМ мод. ДМ-01, ДМ-03, 66000-16

Газоанализаторы электронные портативные ДМ модели ДМ-01, ДМ-03 (далее - газоанализаторы) предназначены для непрерывных и селективных измерений объемной доли метана в дымовых газах, поиска утечек газа.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66000-16
Наименование СИ	Газоанализаторы электронные портативные
Обозначение типа СИ	ДМ мод. ДМ-01, ДМ-03
Изготовитель	АО "Пергам-Инжиниринг", г.Москва
Год регистрации	2016
Срок свидетельства	16.12.2021
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

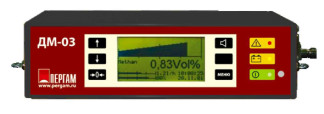

Конструктивно газоанализаторы выполнены в виде единого блока, на передней панели которого расположен жидкокристаллический экран и управляющие клавиши (клавиши перемещений и клавиши программируемых функций).

Принцип действия газоанализаторов основан на измерении инфракрасным или полупроводниковым сенсором содержания метана в потоке проходящего газа.

В газоанализаторах модели ДМ-01 способ отбора пробы - диффузионный.

Газоанализаторы модели ДМ-03 оборудованы насосом с электронным управлением, а также, в зависимости от решаемых задач, могут комплектоваться различными типами пробоотборных зондов.

Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет ходом анализа, проводит перед каждым анализом самодиагностику, промывку сенсоров воздухом и установку нулевых показаний, обрабатывает результаты измерений. Полученные результаты выводятся на жидкокристаллический дисплей.

Питание газоанализаторов осуществляется от аккумуляторов никель-металл-гидридных (NI-MH) или никель-кадмиевых (NI-Cd).

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	GLD0.2
Номер версии (идентификационный номер ПО)	GD-03-15
Цифровой идентификатор ПО	14e19f80
Алгоритм вычисления цифрового идентификатора	MD5

Защита программного обеспечения осуществляется аппаратно-программными средствами микроконтроллера.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий (установлена система защиты микроконтроллера от чтения и записи).

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 2.

Таблица 2

Наименование характеристики	Значение характеристики
Диапазон измерений объемной доли метана, %	От 0 до 2,2
Пределы допускаемой абсолютной погрешности измерений объемной доли метана, %	±0,2
Время прогрева, мин, не более	10
Г абаритные размеры (ДхШхВ), мм, не более - модель ДМ-01	140х45х25
- модель ДМ-03	215х60х100
Масса, кг, не более - модель ДМ-01	0,2
- модель ДМ-03	1,9

Таблица 3 - Условия эксплуатации

- температура окружающего воздуха, °С	От 0 до +40
- атмосферное давление, кПа	От 84,0 до 106,7;
- напряжение питания, В	1,5

Знак утверждения типа

наносится на лицевую панель газоанализаторов методом штемпелевания и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4

Наименование	Количество
Газоанализатор электронный портативный ДМ (ДМ-01, ДМ-03 - по заказу)	1 экз.
Пробоотборный зонд для газоанализатора ДМ-03	(по заказу)
Комплект ЗИП	1 комплект
Руководство по эксплуатации	1 экз.
Методика поверки МП 205-02-2016	1 экз.

Поверка

осуществляется по документу МП 205-02-2016 "Газоанализаторы электронные портативные ДМ модели ДМ-01, ДМ-03. Методика поверки", разработанному и утвержденному ФГУП «ВНИИМС» «01» сентября 2016 г.

Основные средства поверки:

- государственные стандартные образцы - газовые смеси метан в азоте ГСО№ 10541-2014. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
