| Номер в госреестре | 66001-16 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | Touchpoint Plus, Touchpoint Pro |
| Изготовитель | "Honeywell Analytics Ltd.", Великобритания |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные Touchpoint Plus, Touchpoint Pro (далее - комплексы) предназначены для измерения сигналов от газоанализаторов и датчиков газов, преобразования их в измеряемые газоанализаторами и датчиками величины, формирования сигналов диспетчерского управления и сигнализации.
Принцип действия комплексов основан на измерении сигналов напряжения и силы постоянного тока, поступающих от первичных измерительных преобразователей (далее - ПИП): газоанализаторов и датчиков газов с последующим преобразованием измеренной величины в значение объемной доли определяемого компонента в анализируемой среде.
Комплексы имеют модульную архитектуру и состоят из центрального контроллера и подключаемых модулей.

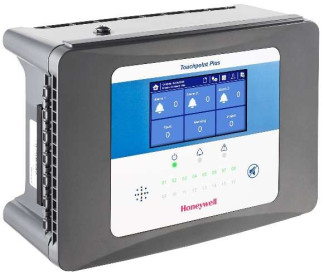

Конструктивно комплекс Touchpoint Plus выполнен в герметичном корпусе из ударопрочного полимерного пластика. Лицевая панель выполнена в виде закрепленной быстросъемной дверцы. На лицевой панели расположен сенсорный цветной жидкокристаллический дисплей с графическим интерфейсом пользователя, светодиодные индикаторы состояния отдельных измерительных каналов (далее - ИК) и общего состояния системы, отверстие звуковой сигнализации, кнопка отключения звукового сигнала. На нижней стороне корпуса расположены герметизированные кабельные вводы. На тыльной стороне корпуса расположены герметизированные отверстия для настенного монтажа. Внутри корпуса расположены главный модуль, импульсный блок питания, литий-ионная резервная батарея, модули ввода токовых сигналов, модули ввода сигналов напряжения, модуль релейного выхода, плавкие предохранители, устройство чтения карт памяти. Комплекс Touchpoint Plus может оснащаться блоком расширения. В корпусе блока расширения находятся те же модули и резервная батарея, но нет контроллера и устройства чтения карт памяти.
Комплекс Touchpoint Pro состоит из четырех основных блоков:
- центральный контроллер;
- модули ввода-вывода;
- блоки питания;
- панель сопряжения.
Конструктивно центральный контроллер Touchpoint Pro выполнен в металлическом корпусе. На лицевой панели расположен сенсорный цветной жидкокристаллический дисплей с графическим интерфейсом пользователя, светодиодные индикаторы состояния системы, отверстие звуковой сигнализации, кнопки сброса и ввода. Лицевая панель закрыта прозрачной дверцей. На нижней стороне корпуса центрального контроллера расположены разъемы подключения питания и внешних устройств. На боковой стороне расположены разъемы интерфейса пользователя. В верхней части корпуса находится слот устройства чтения карт памяти. Внутри корпуса расположены главный модуль и плата интерфейса.
Блоки комплекса Touchpoint Pro размещены в едином корпусе, размеры которого определяются конфигурацией комплекса в соответствии с заказом. Центральный контроллер Touchpoint Pro может быть выполнен в виде лицевой панели для самостоятельного монтажа в диспетчерскую консоль. В этом случае модули ввода-вывода, блоки питания и панель сопряжения размещаются в отдельном корпусе, образуя удаленный блок. При этом один центральный контроллер Touchpoint Pro может управлять несколькими удаленными блоками.
Комплекс Touchpoint Pro выпускается в следующих исполнениях:
- для настенного монтажа;
- напольное без принудительной вентиляции;
- напольное с принудительной вентиляцией.
Комплексы Touchpoint Plus и Touchpoint Pro обеспечивают:
- непрерывное измерение сигналов от газоанализаторов и датчиков газов и преобразования их в значение объемной доли определяемого компонента;
- отображение результатов измерений на встроенном сенсорном жидкокристаллическом дисплее;
- непрерывное сравнение результатов измерений с заданными пороговыми уровнями и сигнализацию о достижении установленных значений;
- формирование выходных релейных сигналов;
- формирование аналоговых сигналов от 4 до 20 мА (только Touchpoint Plus);
- хранение результатов измерений;
- связь с ПЭВМ по интерфейсу USB, и встроенный веб сервер для настройки и обслуживания комплекса (только у Touchpoint Pro).
В качестве источника измеряемого сигнала комплексы используют ПИП утвержденного типа производства компании Honeywell Analytics Ltd:
APEX (регистрационный № 46107-10)
Searchline Excel (регистрационный № 43525-09)
Searchpoint Optima Plus (регистрационный № 41022-09)
Searchpoint Optima Plus XTC (регистрационный № 61878-15)
Sensepoint (регистрационный № 43117-09)
Sensepoint Plus (регистрационный № 43117-09)
Sensepoint Pro (регистрационный № 43117-09)
Sensepoint XCD, RTD, RFD (регистрационный № 43117-09)
Series 3000 MkII (регистрационный № 43528-09)
Series 3000 MkIII (регистрационный № 43528-09)
SignalPoint (регистрационный № 42539-09)
SignalPoint Pro (регистрационный № 42539-09)
XNX (регистрационный № 43971-10)
Midas (регистрационный № 62238-15)
и другие утверждённые типы датчиков, выпускаемых компанией Honeywell Analytics Ltd.
Комплексы выполнены в общепромышленном исполнении и не предназначены для использования во взрывоопасных зонах помещений и наружных установок. Удаленные блоки Touchpoint Pro могут быть выполнены во взрывозащищенном исполнении по отдельному заказу.
Степени защиты от проникновения пыли и воды по ГОСТ 14254-96:
- комплекс Touchpoint Plus IP65;
- комплекс Touchpoint Pro в настенном исполнении IP66;
- комплекс Touchpoint Pro в напольном исполнении без вентиляции IP56;
- комплекс Touchpoint Pro в напольном исполнении с вентиляцией IP20.
Идентификационные данные программного обеспечения комплексов указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Комплекс измерительный | Touchpoint Pro | Touchpoint Plus |
| Идентификационное наименование ПО | COB Firmware COB Software (LHMI) CCB Firmware Webserver Software IO Firmware Sensor Catalogue Modbus | COB Firmware |
| Номер версии (идентификационный номер) ПО | V6.0.0.0 V8.0.0.0 V5.0.0.0 V4.0.0.0 V7.0.0.0 V4.0.0.0 V5.0.0.0 | V6.0.0.0 |
| Цифровой идентификатор ПО | - | - |
| Примечание - номер версии ПО должен быть не ниже указанной в таблице. | ||
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик комплексов.
Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по P 50.2.077-2014.
Метрологические характеристики первичных измерительных преобразователей утвержденного типа приведены в соответствующих описаниях типа средств измерений.
Таблица 2 - Метрологические и технические характеристики комплексов
| Диапазоны измерений (ДИ) входных сигналов: - тока, мА - напряжения, мВ | от 4 до 20 от 0 до 100 |
| Пределы допускаемой основной приведенной к ДИ погрешности при измерении постоянного тока, % | ±0,5 |
| Пределы допускаемой основной приведенной к ДИ погрешности при измерении напряжения постоянного тока, % | ±2,0 |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности при измерении постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной приведенной к ДИ погрешности | ±0,1 |
| Пределы допускаемой дополнительной приведенной к ДИ погрешности при измерении напряжения постоянного тока, вызванной изменением температуры окружающей среды на каждые 10 °С, в долях от пределов допускаемой основной приведенной к ДИ погрешности | ±0,5 |
| Изменения выходных сигналов комплексов измерительных за 24 ч непрерывной работы, в долях от пределов допускаемой основной приведенной к ДИ погрешности, не более | ±0,2 |
| Пределы допускаемой приведенной к ДИ погрешности срабатывания порогового устройства, в долях от пределов допускаемой основной приведенной к ДИ погрешности | ±0,2 |
| Электрическое питание: комплекс Touchpoint Plus: переменный ток частотой, Гц, напряжением, В или постоянный ток напряжением, В; комплекс Touchpoint Pro: переменный ток частотой, Гц напряжением, В или постоянный ток напряжением, В | от 50 до 60 110/220 от 18 до 32 (номинальное 24) от 50 до 60 от 85 до 264 от 88 до 360 |
| Потребляемая мощность, В А, не более: Touchpoint Plus Touchpoint Pro | 105 2028 | |
| Средняя наработка на отказ, ч, не менее | 80000 | |
| Средний срок службы, лет, не менее | 15 | |
| Модули ввода-вывода: | ||
| Наименование канала | Количество каналов | |
| Touchpoint Plus | Touchpoint Pro | |
| Измерительные каналы, (мВ) | от 2 до 16 | от 4 до 64 |
| Измерительные каналы, (мА) | ||
| Выходные каналы, (мВ), (мА) | 8 | - |
| Релейные выходы, не более | 24 | 128 |
Таблица 3 - Условия эксплуатации
| Наименование | Диапазон температуры ок»-» o/"4 ружающей среды, С | Диапазон относительной влажности окружающей среды, % (без конденсации влаги) |
| Комплекс Touchpoint Plus | от -10 до +55 | от 10 до 90 |
| Комплекс Touchpoint Pro | от -20 до +65 | от 10 до 90 |
Таблица 4 - Г абаритные размеры и масса
| Наименование элемента комплекса | Г абаритные размеры, мм, не более | Масса, кг, | ||
| высота | ширина | глубина | не более | |
| Touchpoint Plus | ||||
| Измерительный комплекс Touchpoint Plus | 300 | 426 | 156 | 8,5 |
| Блок расширения | 300 | 426 | 156 | 8 |
| Touchpoint Pro | ||||
| Блок центрального контроллера | 483 | 222 | 110 | 10 |
| Исполнение для настенного монтажа | 600 | 37 | ||
| 800 | 600 | 300 | 46 | |
| 1200 | 81 | |||
| Напольное исполнение | 2000 | 800 | 600 | 201 |
наносится на каждый блок комплексов, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Основной комплект | ||
| Измерительный комплекс | шт. | |
| SD-карта (8 Гбайт) | шт. | |
| Руководство по эксплуатации | шт. | |
| Паспорт | шт. | |
| Методика поверки МП 72-221-2016 | шт. | |
| Дополнительное оборудование (по заказу) | ||
| Источник бесперебойного питания | шт. | |
| Резервная батарея | шт. | |
| Программное обеспечение для PC | шт. | |
| Кронштейн для настенного крепления | 1 комплект | |
| Сальники | 1 комплект | |
| DIN - рейка | 1 комплект | |
| Смотровое окно (для Touchpoint Pro) | 1 комплект | |
| Постамент (для Touchpoint Pro) | 1 комплект | |
| Монтажная пластина (для Touchpoint Pro) | 1 комплект | |
| Светодиодный светильник (для Touchpoint Pro) | 1 комплект | |
| Подставка для обзора (для Touchpoint Pro) | 1 комплект | |
| Вентиляционная решетка (для Touchpoint Pro) | 1 комплект | |
| Усиленный вентилятор (для Touchpoint Pro) | 1 комплект | |
| Фильтр (для Touchpoint Pro) | 1 комплект | |
осуществляется по документу МП 72-221-2016 «ГСИ. Комплексы измерительные Touchpoint Plus, Touchpoint Pro. Методика поверки», утвержденному ФГУП «УНИИМ» «15» сентября 2016 г. Основные средства поверки:
- эталон единицы силы постоянного электрического тока 1-го разряда в диапазоне значений от 110-9 до 110-1 А согласно государственной поверочной схемы ГОСТ 8.022-91 и единицы постоянного электрического напряжения 3-го разряда в диапазоне значенийот 110 до 110 В согласно государственной поверочной схемы ГОСТ 8.027-2001, рег. № 3.1.ZZC.0228.2016. Диапазон выходного напряжения (110-4 - 10) В; диапазон выходного тока (1 • 10-4- 100) мА.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус комплекса, на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам измерительным Touchpoint Plus, Touchpoint Pro
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
