| Номер в госреестре | 66002-16 |
| Наименование СИ | Системы газоаналитические модульные |
| Обозначение типа СИ | S700 мод. S710, S711, S715, S720 Eх и S721 Ex |
| Изготовитель | "SICK AG", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Ех и 5721 Ex предназначены для автоматического непрерывного измерения объемной доли и/или массовой концентрации от одного до пяти компонентов, из приведенных в таблице 2, в отходящих или технологических газах, выбросах промышленных предприятий.
Принцип действия систем определяется принципами действия модулей, которые входят в их состав:
- недисперсионный инфракрасный абсорбционный метод; используется в модулях UNOR для селективного измерения массовой концентрации одного компонента, выбираемого из ряда компонентов, и MULTOR для одновременного измерения массовой концентрации трех различных компонентов, которые выбираются при заказе системы из пяти компонентов;
- метод теплопроводности, модуль THERMOR для измерения объемной доли одного из шести компонентов;
- недисперсионный инфракрасный абсорбционный метод с использованием интерференционных фильтров для модуля FINOR;
- парамагнитный метод, используется в модуле 0X0R-P для измерения объемной доли кислорода (для модификации S715);
- электрохимический метод, модуль 0X0R-Е для измерений объемной доли кислорода. Системы газоаналитические модульные S700 представляют собой стационарные
автоматические приборы непрерывного действия и имеют 5 модификаций, которые отличаются габаритами и исполнением корпуса:
5710 - базовая модель, которая может быть установлена в 19-ти дюймовую стойку;
5711 - модель аналогична базовой, но имеет меньшие габаритные размеры;
S715 - модель имеет корпус, обеспечивающий защиту от пыли и влаги (степень защиты
IP65).

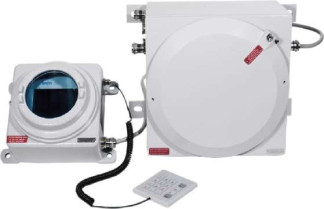

5720 Ex - модель имеет взрывозащищенный корпус и может использоваться во взрывоопасных зонах;
5721 Ex - модель аналогична модели S720 Ex, но имеет корпус для размещения модулей большего размера.
Примечание: модификации S710 и S 711 имеют корпуса со степенью защиты от пыли и влаги IP20.
Системы S710, S711 и S715 состоят из корпуса, в котором установлено от одного до трех модулей, которые выбираются по требованию заказчика из шести имеющихся различных модулей. Системы имеют от 1 до 5 измерительных каналов, для передачи измерительной информации и дополнительной информации о дате, времени и состоянии системы используется стандартный интерфейс RS 232. На лицевой панели систем S 710, S 711 и S 715 расположены жидкокристаллический дисплей и клавиатура.
Системы S720 Ex и S721 Ex состоят из трех блоков, связанных между собой электрическими кабелями: блока, в котором монтируются соответствующие модули, блока индикации с дисплеем и клавиатуры.
Работой систем управляет микропроцессор, который обеспечивает автоматическое тестирование и калибровку. С помощью клавиатуры осуществляется вход в соответствующее меню. На дисплей выводится измерительная информация и текстовая информация, необходимая при проведении калибровки и тестировании. Калибровка систем может проводиться как в автоматическом, так и в ручном режиме с использованием поверочных газовых смесей и нулевых газов (синтетический воздух, для канала кислорода - азот).
Системы имеют блок пробоподготовки с фильтром и осушителем для очистки анализируемой газовой пробы от пыли и влаги, а также обогреваемую линию подачи анализируемого газа. Отбор пробы может осуществляться с помощью насоса, входящего в состав систем (оптимальный вариант), либо без насоса при наличии избыточного давления газовой пробы в точке ее отбора.
Результаты измерений содержания компонентов могут быть представлены в ppm, % (об.), мг/м3, г/м3.
Система имеет следующие выходные сигналы:
- аналоговые выходы по току (4-20) мА , (0-20) мА,
- релейные выходы аварийных сигналов (по запросу)
Дистанционный контроль и передача данных
- интерфейсы RS-232 и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК;
Визуализация данных
- показания, выводимые на ЖК монитор системы;
В системе предусмотрена компенсация влияния друг на друга определяемых компонентов.
Системы имеют встроенное программное обеспечение (ПО).
ПО осуществляет следующие функции: измерение содержания определяемого компонента; отображение результатов измерений на ЖК дисплее газоанализатора; передача результатов измерений по интерфейсу связи с ПК;
контроль целостности программных кодов ПО, настроечных и калибровочных констант;
контроль общих неисправностей (связь, конфигурация);
контроль внешней связи (RS 232 C и/или RS-422/485, по запросу Ethernet, ModBus, протокол АК).
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | S 710 |
| Номер версии (идентификационный номер)*ПО | v.1.36 |
| Цифровой идентификатор ПО | недоступен |
| *Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. | |
1 Метрологические характеристики приведены в таблице 2.
| Тип моду ля | Определяемый компонент | Диапазоны показаний объемной доли | Диапазоны измерений объемной доли2) | Пределы допускаемой основной погрешности | ||
| млн-1 (ppm) | % | приведенной к верхнему значению поддиапазона измерений, у, % | относи-тельной, 5, % | |||
| UNOR | Ацетилен C2H2 в воздухе (азоте) C2H2 в азоте | от 0 до 300 -1 млн | от 0 до 300 | - | ±8 | - |
| от 0 до 1000 -1 млн | от 0 до 300 включ. св. 300 до 1000 | - | ±8 | ±8 | ||
| от 0 до 5000 -1 млн | от 0 до 1000 включ. св. 1000 до 5000 | - | ±6 | ±6 | ||
| от 0 до 14 % | - | от 0 до 5 включ. св.5 до 14 | ±5 | ±5 | ||
| Аммиак NH3 в воздухе (азоте) | от 0 до 300 -1 млн | от 0 до 300. | - | ±8 | - | |
| от 0 до 1000 -1 млн | от 0 до 300 включ. св. 300 до 1000 | - | ±8 | ±8 | ||
| от 0 до 2500 -1 млн | от 0 до 1000 включ. св. 1000 до 2500 | - | ±6 | ±6 | ||
| от 0 до 1,5 % | - | от 0 до 1,5 | ±5 | - | ||
| Бутан С4Н10 в воздухе (азоте) | от 0 до 100 -1 млн | от 0 до 100 | - | ±10 | - | |
| от 0 до 200 -1 млн | от 0 до 200 | - | ±8 | - | ||
| от 0 до 700 -1 млн | от 0 до 200 включ. св. 200 до 700 | - | ±8 | ±8 | ||
| Бутанол С4Н9ОH в воздухе (азоте) | от 0 до 1000 -1 млн | от 0 до 100 включ. св. 100 до 1000 | - | ±8 | ±8 | |
| 1-Бутен С4Н8 | от 0 до 250 -1 млн | от 0 до 250 | - | ±10 | - | |
| Диоксид углерода СО2 в воздухе (азоте) | от 0 до 20 -1 млн | от 0 до 20 | - | ±15 | - | |
| от 0 до 1000 -1 млн | от 0 до 100 включ. св. 100 до 1000 | - | ±6 | ±6 | ||
| от 0 до 1,0 % | - | от 0 до 1,0 | ±5 | - | ||
| UNOR | Диоксид углерода СО2 в воздухе (азоте) | от 0 до 10 % | - | от 0 до 3 включ. св.3 до 10 | ±5 | ±5 |
| от 0 до 100 % | - | от 0 до 10 включ. св.10 до 100 | ±5 | ±5 | ||
| Оксид углерода СО в воздухе (азоте) | от 0 до 20 -1 млн | от 0 до 20 | - | ±15 | - | |
| от 0 до 75 -1 млн | от 0 до 75 | - | ±10 | - | ||
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | ±8 | ±8 | |||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±6 | ±6 | ||
| от 0 до 1,0 % | - | от 0 до 1,0 | ±5 | - | ||
| от 0 до 10 % | - | от 0 до 3 включ. св. 3 до 10 | ±5 | ±5 | ||
| от 0 до 70 % | - | от 0 до 10 включ. св. 10 до 70 | ±5 | ±5 | ||
| 1,1-Дихлорэтан С2Н4а2 в воздухе (азоте) | от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | |
| Этан С2Н6 в воздухе (азоте) | от 0 до 100 -1 млн | от 0 до 100 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | ||
| от 0 до 2000 -1 млн | от 0 до 500 включ. св. 500 до 2000 | - | ±8 | ±8 | ||
| Этилен С2Н4 в воздухе (азоте) | от 0 до 300 -1 млн | от 0 до 300 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 300 включ. св. 300 до 500 | - | ±10 | ±10 | ||
| от 0 до 2000 -1 млн | от 0 до 500 включ. св. 500 до 2000 | - | ±8 | ±8 | ||
| Фреон 22 (Хлордифтор-метан) СЖШ2 в воздухе | от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | |
| от 0 до 2000 -1 млн | от 0 до 500 включ. св. 500 до 2000 | - | ±8 | ±8 | ||
| Г ексан С6Н14 в воздухе (азоте) | от 0 до 300 -1 млн | от 0 до 300 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 300 включ. св. 300 до 500 | - | ±10 | ±10 | ||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| UNOR | Г ексан С6Н14 в азоте | от 0 до 4500 -1 млн | от 0 до 500 включ. св. 500 до 4500 | - | ±6 | ±6 |
| Метан СН4 в воздухе (азоте) | от 0 до 100 -1 млн | от 0 до 100 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | ||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| Метан СН4 в азоте | от 0 до 5000 -1 млн | от 0 до 1000 включ. св. 1000 до 5000 | - | ±6 | ±6 | |
| от 0 до 90 % | - | от 0 до 10 включ. св. 10 до 90 | ±5 | ±5 | ||
| Оксид азота NO в воздухе (азоте) | от 0 до 75 -1 млн | от 0 до 75 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | ±10 | ±10 | |||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| от 0 до 4000 -1 млн | от 0 до 1000 включ. св. 1000 до 4000 | - | ±6 | ±6 | ||
| Пентан С5Н12 в воздухе (азоте) | от 0 до 300 -1 млн | от 0 до 300 | - | ±10 | - | |
| от 0 до 1000 -1 млн | от 0 до 300 включ. св. 300 до 1000 | - | ±8 | ±8 | ||
| Пентан С5Н12 в азоте | от 0 до 2000 -1 млн | от 0 до 500 включ. св. 500 до 2000 | - | ±8 | ±8 | |
| Диоксид серы SO2 в воздухе (азоте) | от 0 до 75 -1 млн | от 0 до 75 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | ±10 | ±10 | |||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| от 0 до 4000 -1 млн | от 0 до 1000 включ. св. 1000 до 4000 | - | ±6 | ±6 | ||
| Пропан С3Н8 в воздухе (азоте) | от 0 до 100 -1 млн | от 0 до 100 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | ||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| Пропан С3Н8 в азоте | от 0 до 2000 -1 млн | от 0 до 500 включ. св. 500 до 2000 | - | ±8 | ±8 | |
| от 0 до 1,0 % | - | от 0 до 1,0 | ±5 | - | ||
| UNOR | л о8 ^ д | от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 |
| Пары воды Н2О | от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±15 | ±15 | |
| от 0 до 15 % | - | от 0 до 5 включ. св. 5 до 15 | ±10 | ±10 | ||
| о-Ксилол С8Н10 | от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | |
| MULTOR | Диоксид углерода СО2 в воздухе (азоте) | от 0 до 20 -1 млн | от 0 до 20. | - | ±15 | - |
| от 0 до 1000 -1 млн | от 0 до 100 включ. св. 100 до 1000 | - | ±8 | ±8 | ||
| от 0 до 1,0 % | - | от 0 до 1,0 | ±5 | - | ||
| от 0 до 10 % | - | от 0 до 3 включ. св. 3 до 10 | ±5 | ±5 | ||
| от 0 до 100 % | - | от 0 до 10 включ. св.10 до 100 | ±5 | ±5 | ||
| Оксид углерода СО в воздухе (азоте) | от 0 до 20 -1 млн | от 0 до 20 | - | ±15 | - | |
| от 0 до 75 -1 млн | от 0 до 75 | - | ±10 | - | ||
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | ±8 | ±8 | |||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±6 | ±6 | ||
| от 0 до 1,0 % | - | от 0 до 1,0 | ±5 | - | ||
| от 0 до 10 % | - | от 0 до 3 включ. св. 3 до 10 | ±5 | ±5 | ||
| от 0 до 70 % | - | от 0 до 10 включ. св. 10 до 70 | ±5 | ±5 | ||
| Метан СН4 в воздухе (азоте) | от 0 до 100 -1 млн | от 0 до 100 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | - | ±10 | ±10 | ||
| от 0 до 1000 -1 млн | от 0 до 500 включ. св. 500 до 1000 | - | ±8 | ±8 | ||
| Метан СН4 в азоте | от 0 до 5000 -1 млн | от 0 до 1000 включ. св. 1000 до 5000 | - | ±6 | ±6 | |
| от 0 до 90 % вкл. | - | от 0 до 10 включ. св. 10 до 90 | ±5 | ±5 | ||
| Оксид азота NO | от 0 до 75 млн-1 | от 0 до 75 | - | ±10 | - | |
| от 0 до 500 -1 млн | от 0 до 100 включ. св. 100 до 500 | ±10 | ±10 | |||
| от 0 до 1000 | от 0 до 500 включ. | ±8 | - | |||
| Оксид азота | -1 млн | св. 500 до 1000 | - | ±8 | ||
| NO | от 0 до 4000 | от 0 до 1000 включ. | ±6 | - | ||
| -1 млн | св. 1000 до 4000 | - | ±6 | |||
| от 0 до 40 -1 млн | от 0 до 40 | - | ±15 | - | ||
| от 0 до 500 | от 0 до 100 включ. | ±10 | - | |||
| MULTOR | -1 млн | св. 100 до 500 | - | ±10 | ||
| Диоксид серы | от 0 до 1000 | от 0 до 500 включ. | ±8 | - | ||
| SO2 в воздухе | млн | св. 500 до 1000 | - | ±8 | ||
| (азоте) | от 0 до 4000 | от 0 до 1000 включ. | ±6 | - | ||
| млн | св. 1000 до 4000 | - | ±6 | |||
| от 0 до 1,5 % | - | от 0 до 1,5 | ±5 | - | ||
| от 0 до 15 % | от 0 до 5 включ. | ±5 | - | |||
| св.5 до 15 | - | ±5 | ||||
| Аргон | от 0 до 20 % | - | от 0 до 5 включ. св.5 до 20 | ±5 | ±5 | |
| Ar в азоте | от 0 до 95 % | от 0 до 10 включ. | ±5 | - | ||
| св.10 до 95 | - | ±5 | ||||
| Гелий Не в азоте | от 0 до 1 % | - | от 0 до 1,0 | ±5 | - | |
| от 0 до 95 % | - | от 0 до 10 включ. св.10 до 95 | ±5 | ±5 | ||
| TERMO | Водород | от 0 до 1 % | - | от 0 до 1,0 | ±5 | - |
| R | от 0 до 1,0 включ. св. 1,0 до 5,0 | ±5 | ||||
| Н2 в аргоне | от 0 до 5 % | - | ±5 | |||
| Н2 в воздухе | от 0 до 1 % | - | от 0 до 1,0 | ±5 | - | |
| от 0 до 1 % | - | от 0 до 1,0 | ±5 | - | ||
| от 0 до 25 % | от 0 до 3 включ. | ±5 | - | |||
| Н2 в азоте | св.3 до 25 | - | ±5 | |||
| от 0 до 99 % | от 0 до 10 включ. | ±5 | - | |||
| св.10 до 99 | - | ±5 | ||||
| Диоксид | от 0 до 0,1% | - | от 0 до 0,1 | ±10 | - | |
| от 0 до 3 включ. св.3 до 20 | ±5 | |||||
| FINOR | углерода СО2 в воздухе (азоте) | от 0 до 20 % | - | ±5 | ||
| от 0 до 95 % | - | от 0 до 10 включ. св.10 до 95 | ±5 | ±5 | ||
| FINOR | Оксид углерода СО в воздухе (азоте) | от 0 до 5000 -1 млн | от 0 до 1000 включ. св. 1000 до 5000 | - | ±6 | ±6 |
| от 0 до 20 % | - | от 0 до 5 включ. св.5 до 20 | ±5 | ±5 | ||
| от 0 до 70 % | - | от 0 до 10 включ. св. 10 до 70 | ±5 | ±5 | ||
| Метан СН4 в азоте | от 0 до 2,0 % | - | от 0 до 2,0 | ±5 | - | |
| от 0 до 20 % | - | от 0 до 5 включ. св.5 до 20 | ±5 | ±5 | ||
| от 0 до 70 % | - | от 0 до 10 включ. св. 10 до 70 | ±5 | ±5 | ||
| OXOR-P1) | Кислород О2 | от 0 до 1,0 % | - | от 0 до 1,0 | ±10 | - |
| от 0 до 10 % | - | от 0 до 3 включ. св.3 до 10 | ±5 | ±5 | ||
| от 0 до 100 % | - | от 0 до 10 включ. св.10 до 100 | ±4 | ±4 | ||
| OXOR-Е | Кислород О2 | от 0 до 10 % | - | от 0 до 3 включ. св.3 до 10 | ±5 | ±5 |
| от 0 до 25 % | - | от 0 до 5 включ. св.5 до 25 | ±4 | ±4 | ||
| Примечания: 1) модуль OXOR-P имеет два диапазона измерений: наименьший диапазон от 0 до 1 %, максимальный коэффициент соотношения переключаемых диапазонов 1:10. 2) Диапазон измерений и определяемые компоненты определяются при заказе и могут составлять от 1 до 5. При заказе диапазона измерений с верхним значением, отличным от приведенных в таблице, выбирают диапазон измерений, включающий это верхнее значение. Пересчет объем-1 3 ной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89. | ||||||
2 Метрологические и технические характеристики приведены в таблице 3.
Таблица 3
| Параметр | Значение |
| 1 | 2 |
| Номинальная цена единицы наименьшего разряда | 0,01 % (объемной доли) или г/м3 0,1; 1 млн-1 (ppm) или мг/м3 |
| Предел допускаемой вариации показаний, от предела допускаемой основной погрешности | 0,5 |
| Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности | 0,5 |
| 1 | 2 |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от +5 до +45 С, на каждые 10 °С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности | ±1,5 |
| Время прогрева и выхода на рабочий режим в зависимости от типа модулей, установленных в системах, мин | от 30 до 120 |
| Время установления показаний, с | от 1 до 300 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц | (230±23)В |
| Потребляемая мощность, ВА, не более | 150 |
| Средняя наработка на отказ, ч (при доверительной вероятности Р=0,95) | 24000 |
| Полный средний срок службы, лет | 8 |
| Параметры анализируемой газовой пробы: - температура, °С - расход, дм3/ч: при отборе пробы с помощью насоса при избыточном давлении в точке отбора пробы от 300 до 1000 гПа - содержание определяемых компонентов | от 0 до +45 от 30 до 60 от 5 до 100 не более верхнего значения диапазона измерений |
| Условия эксплуатации: »-» o/"4 - диапазон температуры окружающей среды, C - диапазон относительной влажности окружающей среды (без конденсации влаги) - диапазон атмосферного давления, кПа | от 0 до +45 до 95 % от 84,0 до 106,7 |
Габаритные размеры и масса приведены в таблице 4.
Таблица 4
| Модификация | Г абаритные размеры, мм, не более | Масса, кг |
| 1 | 2 | 3 |
| S710 | ширина 485, высота 135, длина 435 | от 10 до 20 |
| S711 | ширина 485, высота 135, длина 290 | от 9 до 19 |
| S715 | ширина 555, высота 470, длина 290 | от 20 до 30 |
| S720 Ex: клавиатура блок индикации блок модулей | ширина 10, высота 120, длина 110 ширина 195, высота 295, длина 305 ширина 280, высота 360, длина 480 | от 60 до 70 |
| S721Ex: клавиатура блок индикации блок модулей | ширина 10, высота 120, длина 110 ширина 195, высота 295, длина 305 ширина 300, высота 480, длина 600 | т 90 до 100 |
наносят на специальную табличку на лицевой панели системы методом наклейки и на титульный лист Руководства по эксплуатации.
Комплектность поставки системы приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Количество |
| Система газоаналитическая модульная S700 | модификация S710 (S711, S715, S720 Ex или S721 Ex) | 1 шт. |
| Руководство по эксплуатации Методика поверки | МП-242-2036-2016 | 1 экз. 1 экз. |
осуществляется по документу МП-242-2036-2016 «Системы газоаналитические модульные S700 модификаций S710, S711, S715, S720 Eх и S721 Ex. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2016 г.
Основные средства поверке:
- стандартные образцы состава газовые смеси в баллонах под давлением
ГСО 10540-2014: С2Н2/^(воздух), С4Hlo/N2(воздух), С4H8/N2(воздух), С2H6/N2(воздух), С2H4/N2(воздух), С6Hl4/N2(воздух), СН4^2(воздух), С5Hl2/N2(воздух), СэЩ/^воздух), Ar/N2, He/N2, H2/Ar, H2/N2(воздух);
ГСО 10546-2014: МИ3/М2(воздух), CO2/N2(воздух), СО/N2(воздух), NО/N2, SO2/N2(воздух),
О2М2;
ГСО 10549-2014: С^О^^оздух), СHСlF2/воздух;
ГСО 10528-2014: С7H8/N2, С8Hlo/N2;
ГСО 10534-2014: С4H6O/N2(воздух).
- генератор влажного воздуха HygroGen, модификации HygroGen 2, регистрационный номер 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;
- гигрометр Rotronic модификации HygroPalm, регистрационный номер 26379-10, диапазон измерений относительной влажности от 0 до 100 %, СКО случайной составляющей погрешности измерений относительной влажности не более 0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
2 ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
3 ГОСТ Р 50760-95 «Анализаторы газов и аэрозолей для контроля атмосферного воздуха».
4 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
5 Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 41 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
