| Номер в госреестре | 66008-16 |
| Наименование СИ | Счетчики жидкости камерные |
| Обозначение типа СИ | AccuPlus |
| Изготовитель | "Smith Meter GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости камерные AccuPlus предназначены для измерений объема присадок и других жидкостей при дозировании.
Принцип действия счетчиков жидкости камерных AccuPlus основан на измерении количества оборотов ротора, выполненного в виде кольца, вращающегося под действием потока жидкости. Поток жидкости при входе в измерительную камеру разделяется на две части, внутреннюю и внешнюю, которые на выходе объединяются. Количество оборотов ротора пропорционально объему жидкости, прошедшего через счетчик. Вращение ротора посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.

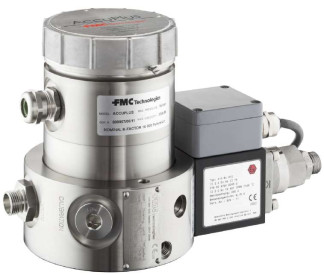

Конструктивно счетчики жидкости камерные AccuPlus состоят из первичного преобразователя расхода, преобразователя импульсов, электромагнитного клапана, сетчатого фильтра, обратного клапана, входного и выходного патрубков с быстроразъемными соединениями. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого помещен кольцевой ротор, который под действием потока жидкости перемешается в измерительной камере. Вращательное движение ротора передается в электронное счётное устройство (сумматор) через магнитную муфту. Преобразователь импульсов представляет собой печатную плату с установленным программным обеспечением.
При подключении электромагнитного клапана к промышленному контроллеру счетчик жидкости камерный AccuPlus может быть использован в качестве дозатора жидкостей.
Пломбирование счетчиков жидкости камерных AccuPlus осуществляется с помощью наклейки, проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу.
Программное обеспечение счетчиков жидкости камерных AccuPlus является встроенным.
Программное обеспечение устанавливается в энергонезависимую память счетчиков жидкости камерных AccuPlus при изготовлении. В процессе эксплуатации данное программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Программное обеспечение счетчиков жидкости камерных AccuPlus служит для приема преобразователем импульсов электрических сигналов, поступающих от ротора первичного преобразователя расхода через магнитную муфту, их обработки и формирования выходного импульсного сигнала для внешних устройств.
После пломбирования конструкция счетчиков жидкости камерных AccuPlus исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Уровень зашиты программного обеспечения и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики счетчиков жидкости камерных AccuPlus
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр | DN 10 |
| Диапазон измерений объемного расхода жидкости, л/мин | от 0,48 до 12 |
| Измеряемая среда | нефтепродукты и присадки |
| Пределы допускаемой относительной погрешности при измерении объема, % | ±0,5 |
| Наибольшее давление измеряемой среды, МПа | 2,5 |
| Диапазон температуры измеряемой среды, °С | от -40 до +60 |
| Габаритные размеры, мм, не более: | |
| - длина | 444 |
| - ширина | 350 |
| - высота | 306 |
| Тип выходного сигнала | импульсный |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более | 2 |
| Масса, кг, не более | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 5 до 95, без конденсации влаги от 84,0 до 106,7 |
| Маркировка взрывозащиты | 1Ex d IIB T6 Gb |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 529-89) | IP66 |
| Средний срок службы, лет, не менее | 15 |
наносится на маркировочную табличку, закрепленную на корпусе счетчика жидкости камерного AccuPlus, в виде наклейки и на титульный лист паспорта по центру типографским способом.
Комплектность счетчиков жидкости камерных AccuPlus представлена в таблице 2.
Таблица 2 - Комплектность счетчиков жидкости AccuPlus
| Наименование | Количество |
| Счетчик жидкости камерный AccuPlus | 1 шт. |
| Руководство по монтажу и эксплуатации | 1 экз. |
| Паспорт | 1 экз. |
| МП 0478-1-2016. Инструкция. Государственная система обеспечения единства измерений. Счетчики жидкости камерные AccuPlus. Методика поверки | 1 экз. |
осуществляется по документу МП 0478-1-2016 «Инструкция. Государственная система обеспечения единства измерений. Счетчики жидкости камерные AccuPlus. Методика поверки», утвержденному ФГУП «ВНИИР» 21 сентября 2016 г.
Основное средство поверки:
- рабочий эталон единицы объемного расхода и объема жидкости 2-го разряда, согласно ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости» в диапазоне измерений объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков жидкости камерных AccuPlus.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика жидкости камерного AccuPlus, а также на пломбы.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости Техническая документация фирмы Smith Meter GmbH
