Дефектоскопы акустические ИД-92НМ AKASCAN, 66010-16

Дефектоскопы акустические ИД-92НМ AKASCAN (далее - дефектоскопы) предназначены для обнаружения локальных расслоений и нарушения сплошности в многослойных клеевых конструкциях, изделиях из композиционных материалов и сотовых конструкциях.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	66010-16
Наименование СИ	Дефектоскопы акустические
Обозначение типа СИ	ИД-92НМ AKASCAN
Изготовитель	Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва
Год регистрации	2016
Срок свидетельства	16.12.2026
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

В основе работы дефектоскопов лежит акустический импедансный метод неразрушающего контроля, при котором с помощью излучающего пьезоэлемента в изделии ударно возбуждаются упругие колебания, которые принимаются приемным пьезоэлементом и по параметрам сигнала с приемного пьезоэлемента судят о наличии дефекта в изделии.

Принятый акустический сигнал с преобразователя усиливается, после чего через аттенюатор поступает в вычислительный блок и выводится на стрелочный индикатор дефектоскопа. Стрелочный индикатор дефектоскопа отображает величину, пропорциональную действующему значению амплитуд спектральных составляющих сигнала в заданной полосе частот.

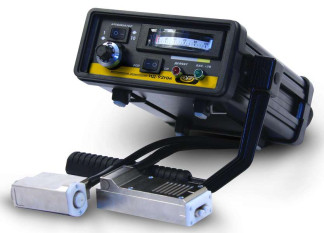

Конструктивно дефектоскопы состоят из электронного блока и связанного с ним кабелем преобразователя.

Дефектоскопы пломбируются механически с задней стороны электронного блока.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики	Значение
Число каналов контроля	1
Амплитуда импульса возбуждения, В	300±10
Диапазон рабочих частот приемника по уровню минус 6 дБ, кГц	от 0,5 до 15,0
Нижний предел измерений площади искусственных дефектов при импедансном контроле, мм х мм	12 х 12
Пределы допускаемой относительной погрешности измерений площади искусственных дефектов, %	±30
Параметры электропитания: напряжение, В - встроенный аккумулятор - внешний источник питания	3,6 5,0
Время непрерывной работы от источника внешнего питания, ч, не менее	16
Время непрерывной работы от аккумулятора, ч, не менее	8
Габаритные размеры дефектоскопа, мм -длина -ширина -высота	280 180 90
Масса дефектоскопа, кг, не более	3,5
Диапазон рабочих температур, °С	от -30 до +50

Знак утверждения типа

наносится на переднюю панель электронного блока дефектоскопа методом шелкографии или фотохимическим методом и на титульном листе руководства по эксплуатации методом печати.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование	Количество
Блок электронный	1 шт.
Преобразователь СП	1 шт.
Прпеобразователь РСП	1 шт.
Источник питания сетевой	1 шт.
Стандартный образец СО-91	1 шт.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.
Сумка для переноски	1 шт.

Поверка

осуществляется по документу МП 203-17-2016 «Дефектоскопы акустические ИД-92НМ AKASCAN. Методика поверки», утвержденному ФГУП «ВНИИМС» 13.10.2016.

Основные средства поверки:

- Мера с искусственным дефектом TS-2 из комплекта мер моделей дефектов КМД-Вотум (регистрационный номер 46436-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых дефектоскопов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.
