| Номер в госреестре | 66012-16 |
| Наименование СИ | Газоанализаторы довзрывоопасных концентраций этилена и метанола |
| Обозначение типа СИ | IR400 |
| Изготовитель | "General Monitors Ireland Ltd.", Ирландия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы довзрывоопасных концентраций этилена и метанола IR400 предназначены для измерений довзрывоопасных концентраций этилена (C2H4) или метанола (CH3OH) в воздухе рабочей зоны и передачи измерительной информации внешним устройствам.
Принцип действия газоанализаторов довзрывоопасных концентраций этилена и метанола IR400 (далее - газоанализаторы) - недисперсионный оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный.
Г азоанализаторы являются стационарными автоматическими одноканальными одноблочными приборами непрерывного действия.

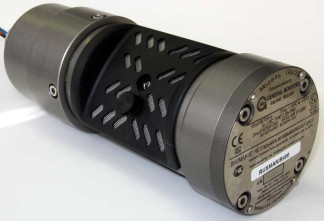

Конструктивно газоанализаторы выполнены в металлическом (алюминий или нержавеющая сталь) корпусе цилиндрической формы. В корпусе предусмотрены пазы, закрытые металлической сеткой и пластиковыми крышками с прорезями, обеспечивающими диффузионный заход анализируемой среды внутрь газоанализатора.
Газоанализаторы могут поставляться в комплекте с клеммной коробкой или модулем полевого дисплея IR4000S (одноканальный) или IR4000M (многоканальный, до 8 каналов).
Газоанализаторы обеспечивают выходные сигналы:
- унифицированный аналоговый выходной сигнал постоянного тока (4 - 20) мА;
- цифровой сигнал RS485, протокол Modbus RTU;
- цифровой сигнал, протокол HART (по заказу).
Газоанализатор обеспечивает выполнение следующих основных функций:
- непрерывное измерение довзрывоопасной концентрации определяемых компонентов;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;
- формирование выходного цифрового сигнала RS485, протокол Modbus RTU;
- формирование выходного цифрового сигнала, протокол HART (по заказу);
- настройка нулевых показаний и чувствительности (по команде от внешнего устройства);
- самодиагностика газоанализатора.
Газоанализаторы и модуль полевого дисплея соответствуют требованиям Технического регламента таможенного союза «О безопасности оборудования для работы во взрывоопасных зонах» (ТР ТС 012/2011), выполнены во взрывозащищенном исполнении по ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010, вид взрывозащиты "взрывонепроницаемая оболочка", маркировка взрывозащиты 1ExdIIBT5/H2 (Токр.от -60oC до +75oC)
Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP66 по ГОСТ 14254-96.
Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400 имеют встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение идентифицируется по запросу через цифровой интерфейс RS485 ModBus RTU от персонального компьютера с установленным автономным ПО, обеспечивающим работу с регистрами ModBus.
Встроенное программное обеспечение выполняет следующие основные функции:
- прием и обработку сигнала первичного измерительного преобразователя;
- формирование выходного аналогового (4-20 мА) и цифрового (RS485, HART) сигналов;
- диагностику аппаратной и программной частей газоанализатора.
Встроенное программное обеспечение реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- расчет значений аналогового выходного токового сигнала по результатам измерений. Идентификационные данные встроенного программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IR400 |
| Номер версии (идентификационный номер) ПО | J |
| Примечание - номер версии ПО должен быть не ниже указанной в таблице. | |
Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Диапазоны измерений, пределы допускаемой основной погрешности и времени установления выходного сигнала газоанализаторов довзрывоопасных концентраций этилена и метанола IR400 приведены в таблице 2.
Таблица 2
| Определяемый компонент | Диапазон показаний 1), % НКПР2) | Диапазон измерений, % НКПР | Пределы допускаемой основной абсолютной погрешности, % НКПР | Предел допускаемого времени установления выходного сигнала по уровню 0,9 СГ>,9д) 3) |
| этилен (C2H4) | От 0 до 100 (от 0 до 2,3 % об.д.) | От 0 до 50 включ. | ±3 | 60 |
| Св. 50 до 100 | ±5 | |||
| метанол (CH3OH) | От 0 до 100 (от 0 до 5,5 % об.д.) | От 0 до 50 включ. | ±5 | 20 |
| Св. 50 до 100 | не нормированы | |||
| Примечания: 1) соответствует диапазону выходного аналогового токового постоянного тока от 4 до 20 мА. 2) Значения НКПР определяемых компонентов указаны в соответствии с ГОСТ 30852.19-2002. 3) Значения времени установления показаний определены по процедуре п. В.2 Приложения В ГОСТ Р 52350.29-1-2010 (МЭК 60079-29-1) с использованием насадки. Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности газоанализаторов нормированы только для смесей, содержащих только один горючий компонент. | ||||
Прочие метрологические и технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3
| Характеристика | Значение |
| Пределы допускаемой дополнительной погрешности от изменения окружающей температуры в пределах рабочих условий эксплуатации на каждые 10 oC, % НКПР | ±2,0 |
| Пределы допускаемой дополнительной абсолютной погрешности от изменения атмосферного давления на каждые 10 % от условий, при которых проводилось определение основной погрешности, % НКПР | ±5,0 |
| Пределы допускаемой дополнительной погрешности от изменения относительной влажности в пределах рабочих условий эксплуатации, % НКПР | ±7,0 |
| Пределы допускаемого изменений выходного сигнала при непрерывной работе, % НКПР: - за 8 ч - за один год | ±1 ±2 |
| Время прогрева, мин, не более: - определяемый компонент метанол - определяемый компонент этилен | 2 10 |
| Электропитание газоанализаторов осуществляется постоянным током напряжением | От 20 до 36 В |
| Потребляемая мощность, Вт, не более | 4,8 |
| Габаритные размеры (длина x диаметр), мм, не более: - длина - диаметр Примечание - без учета размеров клеммной коробки. | 225 74 |
| Масса, кг, не более: - алюминиевый корпус - корпус из нержавеющей стали Примечание - без учета массы клеммной коробки. | 1,35 2,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 30 000 |
Условия эксплуатации
- диапазон температуры окружающей и анализируемой сред, oC от -60 до +75
- относительная влажность, % от 5 до 100 (без конденсации)
- диапазон атмосферного давления, кПа от 91,2 до 111,4
наносится на табличку на корпусе газоанализатора и на титульный лист Руководства по эксплуатации типографским методом.
Комплект поставки газоанализаторов указан в таблице 4.
Таблица 4
| Наименование | Количество |
| Газоанализатор довзрывоопасных концентраций этилена и метанола IR400 (определяемый компонент по заказу) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП-242-2049-2016 | 1 экз. на партию |
| Комплект дополнительного оборудования (устройство брызгозащиты и колпак защиты от дождя, калибровочный набор, калибровочный магнит, клеммная коробка, дисплейный модуль IR4000S(M) и т.д.) | 1 комплект, по заказу |
осуществляется по документу МП-242-2049-2016 "Газоанализаторы довзрывоопасных концентраций этилена и метанола IR400. Методика поверки", разработанному и утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 12 сентября 2016 г.
Основные средства поверки:
- стандартные образцы газовые смеси состава этилен - азот (ГСО 10540-2014), метанол - азот (ГСО 10540-2014), пропан - азот (ГСО 10540-2014), выпускаемые по ТУ 0272-013-20810646-2014 в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
5 Техническая документация фирмы «General Monitors Ireland Limited», Ирландия.
