| Номер в госреестре | 66018-16 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые многоструйные |
| Обозначение типа СИ | TK |
| Изготовитель | "Baylan Olcu Aletleri San. Ve Tic. Ltd. STI.", Турция |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |

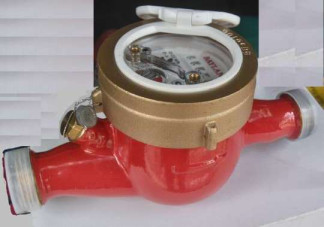

Счетчики холодной и горячей воды крыльчатые многоструйные ТК (далее счетчики) предназначены для измерений объёма холодной питьевой и горячей воды по СанПиН 2.1.4.1074-01, протекающей по трубопроводу в жилых домах, а также в других промышленных зданиях.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Поток воды попадает в корпус счетчика, а затем в измерительную вставку через ряд тангенциальных отверстий, расположенных по периметру ее нижней части. Внутри измерительной вставки установлена крыльчатка. Вода, пройдя измерительную вставку, через ее выходные отверстия в верхней части попадает в выходной патрубок корпуса счетчика. Количество оборотов крыльчатки пропорционально количеству протекающей воды. Вращение крыльчатки передается в счетный механизм с помощью магнитной муфты.
Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Крыльчатый преобразователь состоит из корпуса, закрытого крышкой, внутри которого расположена измерительная вставка с крыльчаткой. Счетный механизм содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Регулировка показаний счетчика осуществляется винтом, расположенным в корпусе счетчика и обеспечивающим перепуск части потока воды из входного в выходной патрубок, минуя измерительную вставку. Счетчики имеют исполнение со съемным датчиком (магнитоуправляемым герметизированным контактом «геркон») для дистанционной передачи импульсов, пропорциональных количеству прошедшей через счетчик воды. Съемный датчик закрепляется на посадочные места в крышке счетного механизма и пломбируется свинцовой пломбой. Счетчики устанавливаются только в горизонтальном положении.
Счетчики выпускаются в следующих модификациях: TK-1S, TK-2S, TK-3S, TK-5S, TK-7S, ТК-2, ТК-20, ТК-1, ТК2Р, ТК-3, ТК-5, ТК-7, ТК26, ТК-13, ТК4, ТК17, которые отличаются исполнением на горячую и холодную воду, метрологическими и техническими характеристиками, приведенными в таблицах 1, 2, 3, 4.
отсутствует.
Таблица 1 - Метрологические характеристики счетчиков горячей воды крыльчатых многоструйных ТК
| Наименование характеристики | Значение | ||||
| TK-1S | TK-2S | TK-3S | TK-5S | TK-7S | |
| Диаметр условного прохода, мм | 20 | 20 | 25 | 40 | 50 |
| Минимальный расход Qmin, м3/ч | 0,03 | 0,05 | 0,07 | 0,20 | 0,30 |
| Переходный расход Qt, м3/ч | 0,12 | 0,20 | 0,28 | 0,80 | 1,20 |
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 10,0 | 15,0 |
| Максимальный расход Qmax, м3/ч | 3,0 | 5,0 | 7,0 | 20,0 | 30,0 |
| Порог чувствительности, м3/ч | 0,010 | 0,012 | 0,018 | 0,025 | 0,030 |
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Потеря давления, МПа, не более | 0,06 | ||||
| Диапазон температур измеряемой среды, °С | от +5 до +90 | ||||
| Емкость индикаторного устройства, м3 | 99999 | ||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,00005 | ||||
| Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||
Таблица 2 - Основные технические характеристики счетчиков горячей воды крыльчатых многоструйных ТК
| Наименование | Значение | ||||
| характеристики | TK-1S | TK-2S | TK-3S | TK-5S | TK-7S |
| Г абаритные размеры, мм, не более - длина | 190 | 190 | 260 | 300 | 300 |
| - ширина | 97 | 95 | 97 | 135 | 142 |
| - высота | 109 | 107 | 118 | 148 | 154 |
| Наименование характеристики | Значение | |||
| TK-1S TK-2S | TK-3S | TK-5S | TK-7S | |
| Резьбовое соединение, дюйм | G1 | G1.1/4 | G2 | G2.1/2 |
| Масса, кг, не более | 1,50 | 2,25 | 4,33 | 5,16 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, без конденсата, % - атмосферное давление, кПа | от +5 до +50 от 5 до 95 от 90 до 110 | |||
| Средний срок службы, лет | 12 | |||
| Средняя наработка на отказ, ч | 90000 | |||
Таблица 3 - Метрологические характеристики счетчиков холодной воды крыльчатых многоструйных ТК
| Наименование характеристики | Значение | ||||||||||
| ТК-2 | ТК- 20 | ТК-1 | ТК2Р | ТК-3 | ТК-5 | ТК-7 | ТК26 | ТК-13 | ТК4 | ТК 17 | |
| Диаметр условного прохода, мм | 20 | 20 | 20 | 20 | 25 | 40 | 50 | 32 | 20 | 15 | 15 |
| Минимальный расход Qmin, м3/ч | 0,05 | 0,03 | 0,025 | 0,07 | 0,20 | 0,45 | 0,12 | 0,03 | 0,03 | ||
| Переходный расход Qt, м3/ч | 0,20 | 0,12 | 0,04 | 0,28 | 0,80 | 3,00 | 0,48 | 0,12 | 0,12 | ||
| Номинальный расход Qn, м3/ч | 2,5 | 1,5 | 2,5 | 3,5 | 10,0 | 15,0 | 6,0 | 1,5 | 1,5 | ||
| Максимальный расход Qmax, м3/ч | 5,0 | 3,0 | 5,0 | 7,0 | 20,0 | 30,0 | 12,0 | 3,0 | 3,0 | ||
| Порог чувствительности, м3/ч | 0,01 | 0,007 | 0,03 | 0,05 | 0,05 | 0,05 | 0,01 | 0,005 | |||
| Максимальное рабочее давление, МПа | 1,6 | ||||||||||
| Потеря давления, Мпа, не более | 0,06 | ||||||||||
| Диапазон температур измеряемой среды, °С | от +5 до +50 | ||||||||||
| Емкость индикаторного устройства, м3 | 99999 | 9999 | 99999 | ||||||||
| Наименьшая цена деления индикаторного устройства, м3 | 0,00005 | ||||||||||
| Пределы допускаемой относительной погрешности измерений объёма, в диапазонах расходов, %: Qmin < Q < Qt Qt < Q < Qmax | ±5 ±2 | ||||||||||
| Наименование характеристики | Значение | ||||||||||
| ТК-2 | ТК- 20 | ТК-1 | ТК2Р | ТК-3 | ТК-5 | ТК-7 | ТК26 | ТК-13 | ТК4 | ТК 17 | |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 190 97 109 | 190 95 107 | 190 97 114 | 190 97 109 | 260 97 120 | 300 132 150 | 300 95 150 | 260 97 130 | 110 81 95 | 165 97 115 | 165 95 107 |
| Резьбовое соединение, дюйм | G1 | G1.1/4 | G2 | G2.1/2 | G1.1/2 | G1 | G3/4 | ||||
| Масса, кг, не более | 1,44 | 1,15 | 0,64 | 0,64 | 2,26 | 5,05 | 5,25 | 2,32 | 0,86 | 0,59 | 1,13 |
| Температура окружающей среды, °С | от +5 до +50 | ||||||||||
| Срок службы, лет | 12 | ||||||||||
| Средняя наработка на отказ, ч | 90000 | ||||||||||
наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта счетчика типографским способом.
Таблица 5- Комплектность средства измерений
| Наименование | Количество |
| Счетчик холодной (горячей) воды крыльча-тый многоструйный ТК | 1 шт. |
| Присоединительный комплект (по требованию потребителя) | 1 шт. |
| Встраиваемый обратный клапан | 1 шт. |
| Колпачок защитный | 2 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основное средство поверки:
установка поверочная расходомерная «Водоучет» 2 разряда по ГОСТ 8.510-2002 (регистрационный номер 40402-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точности.
Знак поверки наносится в паспорт или свидетельство о поверке и на пломбу, которая не позволяет проникнуть к частям счетчиков для несанкционированной настройки.
приведены в эксплуатационном документе.
Техническая документация фирмы «BAYLAN OL£U ALETLERI SAN. VE TIC. LTD. §TI.», Турция
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
| Зарегистрировано поверок | 129 |
| Поверителей | 12 |
| Актуальность данных | 06.12.2024 |
