| Номер в госреестре | 66020-16 |
| Наименование СИ | Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО "Славнефть-Мегионнефтегаз" СИКН № 1502 |
| Изготовитель | ООО "ИПФ "Вектор", г.Тюмень |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502 (далее - СИКН) предназначена для измерений массового расхода (массы) нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, вязкости, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию с последующим вычислением массы нефти.

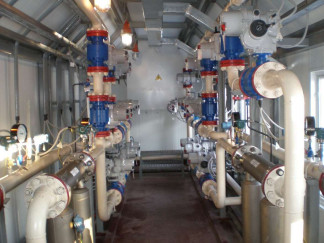

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:
а) Блока измерительных линий (БИЛ), предназначенного для непрерывного измерения массы нефти массовыми счетчиками-расходомерами. В состав БИЛ входят следующие средства измерений:
- счетчики-расходомеры массовые Micro Motion модификации CMF 300 (со вторичным преобразователем MVD 2700), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-10;
- преобразователи измерительные 644, регистрационный номер 14683-09, или преобразователи измерительные Rosemount 644, регистрационный номер 56381-14, или датчики температуры 644, регистрационный номер 39539-08 (в комплекте с термопреобразователем сопротивления Pt100);
- преобразователи давления измерительные EJX 530, регистрационный номер 28456-09;
- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер
303-91.
б) Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:
- влагомеры нефти поточные УДВН-1пм (рабочий и резервный), регистрационный номер 14557-10;
- преобразователи плотности жидкости измерительные 7835 (рабочий и резервный), регистрационный номер 15644-06;
- преобразователи измерительные 644, регистрационный номер 14683-09, или преобразователи измерительные Rosemount 644, регистрационный номер 56381-14, или датчики температуры 644, регистрационный номер 39539-08 (в комплекте с термопреобразователем сопротивления Pt100);
- преобразователи давления измерительные EJX 530, регистрационный номер 28456-09;
- манометры показывающие для точных измерений МПТИ, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 303-91.
в) Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:
- комплексы измерительно-вычислительные «Вектор-02», регистрационный номер 43724-10;
- автоматизированное рабочее место оператора (АРМ-оператора) «Вектор» с аттестованным программным обеспечением.
г) Блока трубопрошневой поверочной установки, в составе:
- установка трубопоршневая Сапфир МН, регистрационный номер 41976-09;
- преобразователи измерительные 644, регистрационный номер 14683-09, или преобразователи измерительные Rosemount 644, регистрационный номер 56381-14, или датчики температуры 644, регистрационный номер 39539-08 (в комплекте с термопреобразователем сопротивления Pt100);
- преобразователи давления измерительные EJX 530, регистрационный номер 28456-09;
- манометры показывающие для точных измерений МПТИ, регистрационный номер 26803-11;
- термометры ртутные стеклянные лабораторные ТЛ-4, регистрационный номер
303-91.
СИКН обеспечивают выполнение следующих функций:
- измерение в автоматическом режиме:
1) массового расхода нефти по каждой измерительной линии и в целом по СИКН;
2) объемной доли воды в нефти;
3) давления в БИЛ, БИК и ТПУ;
4) температуры в БИЛ, БИК и ТПУ;
5) плотности нефти;
6) вязкости нефти;
- расчет в автоматическом режиме:
1) суммарной массы нефти за отдельные периоды (2 часа, смена, сутки, с начала
партии);
2) массы нетто нефти с учетом показателей качества нефти измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки, с начала партии);
3) средних значений температуры, давления, плотности, вязкости, массовой доли воды в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки, с начала партии).
- автоматическая обработка результатов поверки и контроля метрологических характеристик средств измерений;
- световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;
- передача измеряемых и расчетных параметров.
Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:
СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК «Вектор-02» | «АРМ Вектор» |
| Идентификационное наименование ПО | icc | Start.gdf |
| Номер версии (идентификационный номер) ПО | 6.4.1 | 9.13 |
| Цифровой идентификатор ПО | 2B217A52 | AC7F9EE3 |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество измерительных линий | 4 (2 рабочие, 1 резервная, 1 контрольная с функцией резервной) |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Рабочий диапазон массового расхода нефти, т/ч | от 7 до 150 |
- при эксплуатации СИКН в диапазоне массового расхода нефти от 7 до 12 т/ч должны выполняться условия, регламентированные методикой измерений. | |
| Рабочий диапазон давления, МПа | от 0,4 до 5,1 |
| Рабочий диапазон температуры, °С | от +5 до +40 |
| Рабочий диапазон плотности нефти при +20 °С, кг/м | от 800 до 950 |
| Массовая доля воды в нефти, %, не более | 0,5 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая концентрация хлористых солей, мг/дм3, не более | 100 |
| Пределы допускаемой относительной погрешности измерения - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
| Условия эксплуатации: | |
| Температура окружающего воздуха, °С: - в блоке фильтров - в БИЛ и БИК - в операторной | от -40 до +40 от +15 до +25 от +20 до +25 |
| Режим работы (без ТПУ) | непрерывный |
| Режим работы ТПУ | периодический, автоматический или ручной |
| Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц | (220/380) +;50% (50±1) |
наносится на титульный лист эксплуатационной документации методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502 | 1 экз. | |
| Инструкция ОАО «Славнефть - Мегионнефтегаз» по эксплуатации системы измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения СИКН № 1502 | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть - Мегионнефтегаз» СИКН № 1502. Методика поверки | 1 экз. |
осуществляется по документу МП 66020-16 «ГСИ Система измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502. Методика поверки», утвержденному ФБУ «Тюменский ЦСМ» 27.10.2016 г.
Основное средство поверки: трубопоршневая поверочная установка не ниже 2-го разряда по ГОСТ 8.510-2002.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке системы измерений количества и показателей качества нефти Западно - Усть - Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502.
«Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть-Мегионнефтегаз» СИКН № 1502». Методика разработана и аттестована ФБУ «Тюменский ЦСМ». Свидетельство об аттестации № 1073/01.00248-2014/2016 от 30 сентября 2016 г.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти Западно-Усть-Балыкского месторождения ОАО «Славнефть -Мегионнефтегаз» СИКН № 1502
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений массы и объема жидкости
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
