Государственный реестр средств измерений

Виброметры-балансировщики BALTECH VP-3470-Ex, 66026-16

66026-16
Виброметры-балансировщики BALTECH VP-3470-Ex (далее - виброметры) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения, виброскорости и размаха виброперемещения.
Карточка СИ
Номер в госреестре 66026-16
Наименование СИ Виброметры-балансировщики
Обозначение типа СИ BALTECH VP-3470-Ex
Изготовитель Общество с ограниченной ответственностью «Балтех» (ООО «Балтех»), г. Санкт-Петербург
Год регистрации 2016
Срок свидетельства 16.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Виброметры-балансировщики BALTECH VP-3470-Ex (далее - виброметры) предназначены для измерений среднеквадратического значения (СКЗ) виброускорения, виброскорости и размаха виброперемещения.

Описание

Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.

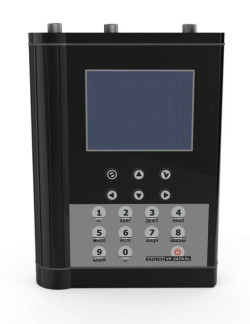

Виброметр представляет собой переносной прибор, состоящий из двух первичных вибропреобразователей и вычислительного блока.

Вычислительный блок имеет два канала для подключения вибропреобразователей и канал для подключения стробоскопа и тахометра.

Виброметры позволяют измерять среднеквадратическое значение (СКЗ) виброускорения, виброскорости, размах виброперемещения, осуществлять вибрационную диагностику, выполнять динамическую балансировку и формировать отчеты об измерениях. Виброметры имеют жидкокристаллический дисплей и аккумуляторное питание.

Программное обеспечение

Программное обеспечение (ПО) служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов. ПО представляет собой внешнее сервисное (фирменное) программное обеспечение и не является метрологически значимым.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PBEX-118.FRM

Номер версии (идентификационный номер) ПО

Не ниже 1.18

Цифровой идентификатор ПО

CRC32 C9976569

Другие идентификационные данные (если есть)

-

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 2

Наименование характеристики

Значения

Диапазон измерений СКЗ виброускорения, м/с

от 0,5 до 300

Диапазон измерений СКЗ виброскорости, мм/с

от 0,5 до 200

Диапазон измерений размаха виброперемещения, мкм

от 1 до 1000

Рабочий диапазон частот при измерении, Гц:

виброускорения

виброскорости

виброперемещения

от 2 до 10000 от 10 до 2000 от 10 до 1000

Пределы допускаемой абсолютной погрешности при измерении СКЗ виброускорения в диапазоне рабочих температур:

в диапазоне рабочих частот от 10 до 5000 Гц включ., м/с2

в диапазоне рабочих частот от 2 до 10 Гц, дБ в диапазоне рабочих частот от 5000 до 10000 Гц, дБ

±(0,1 А + 0,1), где A - измеряемое значение виброускорения (м/с ) 3 3

Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне рабочих частот и в диапазоне рабочих температур, мм/с

± (0,1V + 0,1), где V - измеряемое значение виброскорости (мм/с)

Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне рабочих частот и в диапазоне рабочих температур, мкм

± (0,1 S + 1), где S - измеряемое значение виброперемещения (мкм)

Нормальная область значений температуры: диапазон температур, °С

25±10

Рабочие условия эксплуатации: диапазон рабочих температур,°С: вибропреобразователь вычислительный блок

От -54 до +121 от -20 до +40

Габаритные размеры, мм, не более вибропреобразователь (шестигранник х длина) вычислительный блок (длинах высота х ширина)

25 х 57 138х195х38

Масса, кг, не более: вибропреобразователь вычислительный блок

0,1

1,0

Знак утверждения типа

наносится на вычислительный блок методом наклейки и на руководство по эксплуатации методом печати.

Таблица 3

Наименование

Кол-во

Виброметр-балансировщик BALTECH VP-3470-Ex в составе: вычислительный блок

1 шт.

адаптер сетевой

1 шт.

вибропреобразователь с кабелем и магнитным держателем

2 шт.

руководство по эксплуатации

1 экз.

паспорт

1 экз.

Поверка

осуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке методом оттиска и, если позволяют условия эксплуатации, на корпус вычислительного блока методом наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

1    ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10- до 2-10 Гц».

2    Технические условия ТУ 4277-042-53292586-2016 «Виброметр-балансировщик BALTECH VP-3470 Ex».
