| Номер в госреестре | 66027-16 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | Trimble M3 DR 5" W |
| Изготовитель | "Nikon-Trimble Co., Ltd.", Япония |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометры электронные Trimble M3 DR 5" W (далее - тахеометры) предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные Trimble M3 DR 5" W - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основании сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно-светло», которые принимаются фотоприемником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится импульсным дальномером, принцип действия которого основан на измерении времени прохождения импульса лазерного излучения до объекта измерений и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через формирующую оптику посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону лазерного дальномера, и с помощью приемной оптики, фокусируется на фоточувствительной площадке приемного фотодиода.
Лазерный дальномер тахеометров может работать с применением призменных отражателей (отражательный режим) и по диффузным объектам (в диффузном режиме).
Длины волны лазерного излучения дальномера - 850 - 890 нм, класс 1 (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».

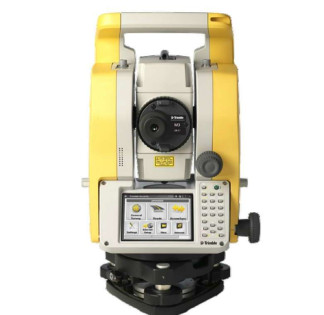

Конструктивно тахеометры выполнены единым блоком. На передней панели тахеометра расположен жидкокристаллический дисплей с кнопками управления, а также наводящий винт вертикального круга. На задней панели тахеометра расположен дополнительный монохромный дисплей с кнопками управления. На боковых панелях расположены наводящий винт горизонтального круга, отсеки под аккумуляторные батареи, а также порты USB для подключения к внешним устройствам накопления данных и ПК. В основании тахеометра расположен порт RS-232, также служащий для подключения к внешним устройствам накопления данных и ПК.
Результаты измерений выводятся на дисплеи, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Пломбирование тахеометров не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние винты залиты специальным лаком.
Тахеометры имеют встроенное программное обеспечение (далее - ПО) «Trimble Access». ПО предназначено для обеспечения взаимодействия узлов прибора, проведения измерений, обработки, сохранения и экспорта измеренных величин, а также импорта исходных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Trimble Access» |
| Номер версии (идентификационный номер ПО), не ниже | 2013.30 |
| Цифровой идентификатор ПО | CB01A5B1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Диапазон измерений: углов, ° расстояний, м: - отражательный режим - диффузный режим | от 0 до 360 от 1,5 до 5000,0 от 1,5 до 500,0 |
| Г раницы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " | ±10 |
| Допускаемая средняя квадратическая погрешность измерений углов, " | 5 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный и диффузный режимы | ±2-(3+2-10-6-D) 1) ±2-(3+3-10-6-D) 2), где D - измеряемое расстояние, мм |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный и диффузный режимы | 3+2-10-6-D 1) 3+3-10-6-D 2), где D - измеряемое расстояние, мм |
| 1) - При работе в диапазоне рабочих температур от минус 10 до плюс 40 °С 2) - При работе в диапазоне рабочих температур от минус 20 до минус 10 °С и от плюс 40 до плюс 50 °С | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 45 |
| У гловое поле зрения зрительной трубы, не менее | 1°20' |
| Наименьшее расстояние визирования, м, не более | 1,5 |
| Цена деления круглого установочного уровня, '/мм | 10/2 |
| Дискретность электронного уровня, " | 1 |
| Диапазон работы компенсатора, ', не менее | ±3,5 |
| Дискретность отсчитывания измерений: - углов, " - расстояний, мм | 1 1/10 |
| Напряжение источника электропитания, В: - внутренний аккумулятор - внешний источник | 3,8 от 4,5 до 5,2 |
| Диапазон рабочих температур, °С | от -30 до +50 |
| Г абаритные размеры, (Ш х Г х В), мм, не более | 149 х 145 х 306 |
| Масса, кг, не более | 4,1 |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометров.
Таблица 4 - Комплектность тахеометров электронных Trimble M3 DR 5" W
| Наименование | Обозначение | Количество |
| Тахеометр электронный | - | 1 |
| Трегер | - | 1 |
| Аккумулятор | - | |
| Зарядное устройство | - | 1 |
| Набор инструментов для юстировки | - | 1 |
| Пылезащитный чехол | - | 1 |
| Транспортировочный кейс | - | 1 |
| Комплект плечевых ремней | - | 1 |
| Кабель USB | - | 1 |
| Руководство по эксплуатации на русском языке | - | 1 |
| Методика поверки | МП АПМ 09-16 | 1 |
осуществляется по документу МП АПМ 09-16 «Тахеометры электронные Trimble M3 DR 5" W. Методика поверки», утверждённому ООО «Автопрогресс-М» «02» сентября 2016 г.
Основные средства поверки:
- стенд универсальный коллиматорный ВЕГА УКС (рег. № 44753-16);
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «19» января 2016 г. № 22
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация «Nikon-Trimble Co., Ltd», Япония
