| Номер в госреестре | 66031-16 |
| Наименование СИ | Счетчики электрической энергии статические однофазные однотарифные |
| Обозначение типа СИ | Счетприбор СЭО100 |
| Изготовитель | ЗАО "Счетприбор", г.Орел |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии статические однофазные однотарифные «Счётприбор» СЭО100 (далее - счётчики) предназначены для измерений и учёта активной электрической энергии в однофазных цепях переменного тока частотой 50 Гц.
Принцип действия счетчиков основан на использовании метода сигма - дельта модуляции при перемножении входных сигналов напряжения и тока с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество потребленной активной электрической энергии, отображаемое на барабанах электромеханического или на экране ЖК-дисплея отсчетного устройства в зависимости от примененного типа счетного устройства.
Счетчики состоят из измерительного элемента и счётного механизма с отсчётным устройством, заключёнными в корпус, платы зажимов, и крышки зажимов. Корпус состоит из основания и кожуха. В качестве датчиков тока в счётчиках используются шунт, включенный последовательно в цепь тока. В качестве датчика напряжения используется резистивный делитель.
Счётчики могут применяться автономно или в автоматизированных системах по сбору и учёту информации о потребленной электроэнергии.
Для построения автоматизированных систем коммерческого учета электроэнергии (АСКУЭ) с применением этих счетчиков используется стандартный телеметрический (импульсный) выход, используемый также для поверки самих счетчиков.
Имеются два конструктивных варианта исполнения (моделей) счётчиков:

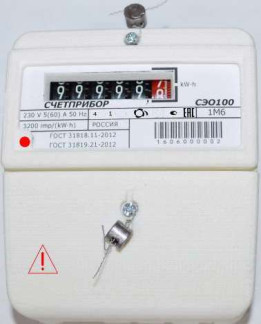

- исполнение «Счётприбор» СЭО 100-М - однофазный, однотарифный с электромеханическим отсчётным устройством;
- исполнение «Счётприбор» СЭО100-Э - однофазный, однотарифный с электронным отсчётным устройством (ЖКИ).
Информация об измеряемых величинах отображается на отсчётном устройстве в киловатт-часах. Счётчики исполнения «Счётприбор» СЭО 100-М имеют шесть (модификация М6) или семь (модификация М7) значащих цифр с ценой единицы младшего разряда 0,1 кВт-ч. Счётчики исполнения «Счётприбор» СЭО100-Э имеют семь или восемь значащих цифр с ценой единицы младшего разряда 0,01 кВт-ч.
Счётчик имеет степень защиты от пыли и влаги IP51 согласно ГОСТ 14254-96.
Счётчики имеют встроенное программное обеспечение (ПО).
Метрологические характеристики счётчиков нормированы с учётом влияния программного обеспечения.
Конструкция исключает возможность несанкционированного влияния на встроенное ПО счётчика и измерительную информацию. Уровень защиты встроенного ПО счётчика от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Идентификационные данные встроенного ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | СПЭФ.411152.002 ПО | |
| Номер версии (идентификационный номер) ПО не ниже | 0.1 | |
| Цифровой идентификатор ПО | -* | |
| Идентификационные данные (признаки) | Значение | |
| Алгоритм вычисления цифрового идентификатора ПО | -* | |
| * Данные недоступны, так как встроенное ПО не может быть модифицировано, | ||
| переустановлено или прочитано через какой-либо интерфейс после первичной загрузки | ||
| изготовителем | ||
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении электрической энергии | 1 |
| Базовый ток, А | 5 или 10 |
| Максимальный ток, А | 60 или 80 |
| Номинальное напряжение, В | 230 |
| У становленный рабочий диапазон напряжения, В | от 207 до 253 |
| Расширенный рабочий диапазон напряжения, В | от 184 до 265 |
| Предельный рабочий диапазон напряжения, В | от 0 до 265 |
| Номинальная частота сети, Гц | 50 |
| Диапазон изменения частоты, Гц | от 47,5 до 52,5 |
| Полная (активная) мощность, потребляемая цепью напряжения, не более, В-А (Вт) | 9 (0,8) |
| Полная мощность, потребляемая цепью тока, В-А, не более | 0, 1 |
| Стартовый ток (чувствительность), мА, не более: - при 1баз=5 А - при 1баз=10 А | 20 40 |
| Постоянная счётчика, имп. / кВт-ч: | от 800 до 7200 |
| Установленный рабочий диапазон температуры, °С: - вариант исполнения-М6, М7 - вариант исполнения-Э | от -40 до +70 от -30 до +70 |
| Масса, кг, не более | 0,6 |
| Г абаритные размеры (ВхШхГ), мм | 105х90х55 |
| Срок сохранения информации при отключении питания, лет, не менее | 16 |
| Средняя наработка до отказа, ч, не менее | 300000 |
| Средний срок службы, лет, не менее | 30 |
При отсутствии тока в цепи нагрузки и значении напряжения до 265 В счётчик не измеряет электроэнергию.
наносится на панель счётчиков методом трафаретной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счётчик электрической энергии статический однофазный однотарифный «Счётприбор» СЭО100 | модель - в соответствии с заказом | - 1 экз. |
| Паспорт | СПЭФ.411152.002 ПС | - 1 экз. |
| Коробка индивидуальная | - | - 1 экз. |
| Руководство по эксплуатации | СПЭФ.411152.002 РЭ | - по заказу. |
| Методика поверки | СПЭФ.411152.002 МП | - по заказу. |
осуществляется по документу СПЭФ.411152.002 МП «ГСИ. Инструкция. Счётчики электрической энергии статические однофазные однотарифные «Счётприбор» СЭО100. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 25.08.2016 г.
Основные средства поверки:
- установка автоматическая однофазная для поверки счётчиков электрической энергии НЕВА-Тест 6103 (регистрационный номер в Федеральном информационном фонде 27323-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых счетчиков с требуемой точностью.
Знак поверки наносится в паспорт и на счётчик в месте для нанесения знака поверки, указанном на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ТУ СПЭФ.411152.002-2016. Счётчики электрической энергии статические однофазные однотарифные «Счётприбор» СЭО100. Технические условия.
