| Номер в госреестре | 66032-16 |
| Наименование СИ | Анализаторы размера частиц |
| Обозначение типа СИ | Analysette 22 NanoТec |
| Изготовитель | "Fritsch GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы размера частиц Analysette 22 NanoXec (далее - анализаторы) предназначены для измерений размеров частиц суспензий, эмульсий и порошкообразных материалов.

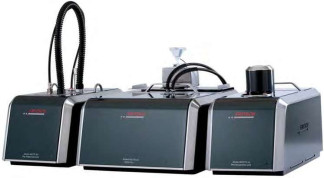

Конструктивно анализаторы состоят из измерительного блока, блоков подготовки и подачи сухой пробы и блоков подготовки жидкой пробы различного объема.
Измерительный блок представляет собой оптико-аналитическую систему, основными элементами которой являются два источника света (лазерные диоды с длинами волн излучения 532 нм и 850 нм), фокусирующая оптическая система, фотоприемное устройство (фотодиодная матрица), измерительная ячейка и микропроцессорное устройство для обработки результатов измерений. Измерительная ячейка является сменным элементом в зависимости от вида, объема и способа подачи анализируемой пробы.
В блоках подготовки жидкой пробы производится диспергирование анализируемого материала в жидкую среду с последующей прокачкой полученной пробы через измерительную ячейку. В конструкцию блоков входят ультразвуковая ванна и центробежный насос.
Блоком подготовки сухой пробы производится прокачка анализируемого порошка через измерительную ячейку за счет направленного потока воздуха. Блок подачи сухой пробы не имеет диспергирующего распылителя, проба через измерительную ячейку проходит путем постепенного высыпания анализируемого порошка из специального лотка. Удаление сухой пробы из измерительной ячейки производится пылеулавливателем.
Управление работой анализатора и представление результатов измерений осуществляется компьютером с помощью автономного программного обеспечения. Связь с компьютером -через интерфейс USB.
Анализаторы являются стационарным лабораторным оборудованием и питаются от сети переменного тока.
Принцип работы анализаторов основан на регистрации рассеянного взвешенными частицами оптического излучения. Частицы жидкой/сухой пробы при ее прокачке через измерительную ячейку попадают в зону зондирующего лазерного луча, при взаимодействии с которым рассеивают свет. Рассеянный свет регистрируется под разными углами фотодиодной матрицей. По интенсивности рассеянного излучения в зависимости от угла рассеяния определяется распределение частиц по размерам и их средний размер. Результаты измерений представляются в цифровом и графическом виде, а также в виде гистограмм.
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное фирмой «Fritsch GmbH». Встроенное ПО является метрологически значимым. Его основные функции: управление работой анализатора, обработка сигналов с фотодиодной матрицы, хранение и передача данных на компьютер.
Для отображения результатов измерений используется автономное ПО MaScontrol на основе операционной системы Windows, версия не ниже 1.050. ПО MaScontrol устанавливается на анализаторы при первичном введении их в эксплуатацию и не является метрологически значимыми, не оказывает влияние на результаты измерений.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 1.26 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 5332eb16 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Идентификационные данные встроенного ПО отображаются в диалоге информации о программе при подключении анализатора к компьютеру и установке автономного ПО. Идентификационное наименование и версия автономного ПО отображаются в верхней строке программного окна. Встроенное ПО и измеренные данные защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.
Основные метрологические и технические характеристики анализаторов приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон показаний размеров частиц, мкм: - в жидкой пробе - в сухой пробе | от 0,01 до 1000,00 от 0,1 до 1000,0 |
| Диапазон измерений размеров частиц, мкм | от 0,1 до 1000,0 |
| Пределы допускаемой относительной погрешности измерений размеров частиц, % | ±10 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220±22 |
| Потребляемая мощность, В А, не более | 200 |
| Габаритные размеры (длина х ширина х высота), мм, не более: - измерительный блок - блок подготовки жидкой пробы - блок подготовки жидкой пробы малого объема SVA - блок подготовки сухой пробы - блок подачи порошкообразной пробы Г абаритные размеры блока подготовки жидкой пробы малого объема SVM (диаметра х высота), мм, не более | 530 х 620 х 350 320 х 620 х 440 320 х 620 х 440 360 х 650 х 370 360 х 650 х 370 140 х 330 |
| Масса, кг, не более: - измерительный блок - блок подготовки жидкой пробы; - блок подготовки жидкой пробы малого объема SVA - блок подготовки жидкой пробы малого объема SVM - блок подготовки сухой пробы - блок подачи порошкообразной пробы | 39.0 30.8 35.8 8.0 25,0 24,6 |
| -Р аб очие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 84,0 до 106,7 |
наносится на корпус измерительного блока анализаторов в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность анализаторов приведена в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Коли чество | Примечание |
| 1 Анализатор размера частиц Analysette 22 NanoXec в составе: | ||
| - измерительный блок - блок подготовки жидкой пробы в комплекте с измерительной ячейкой - блок подготовки жидкой пробы малого объема SVA в комплекте с измерительной ячейкой - блок подготовки жидкой пробы малого объема SVM в комплекте с измерительной ячейкой - блок подготовки сухой пробы в комплекте с измерительной ячейкой - блок подачи порошкообразной пробы в комплекте с измерительной ячейкой - виброзагрузчик - компьютер | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. | по заказу по заказу по заказу по заказу по заказу по заказу по заказу |
| 2 Комплект кабелей | 1 комп. | |
| 3 Комплект шлангов | 1 комп. | по заказу |
| 4 Комплект принадлежностей для анализа сухой пробы | 1 комп. | по заказу |
| 5 Комплект воронок | 1 комп. | по заказу |
| 6 Комплект принадлежностей для анализа жидкой пробы | 1 комп. | по заказу |
| 7 Программное обеспечение MaScontrol | 1 экз. | |
| 8 Руководство по эксплуатации | 1 экз. | |
| 9 Руководство пользователя ПО | 1 экз. | |
| 10 Паспорт | 1 экз. | |
| 11 Методика поверки | 1 экз. |
осуществляется по документу МП-640-031-16 «Инструкция. Анализаторы размера частиц Analysette 22 NanoXec. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 15.09.2016 г. Основные средства поверки:
- государственный вторичный эталон единиц дисперсных параметров взвесей нанометрового диапазона ВЭТ 163-1-2010, рег. № 2.1.ZZT.0002.2013;
- стандартный образец гранулометрического состава порошкообразного материала КМК-045, рег. № ГСО 10578-2015;
- стандартный образец гранулометрического состава порошкообразного материала КМК-100, рег. № ГСО 10580-2015;
- стандартный образец гранулометрического состава СМС-250, рег. № ГСО 10205-2013;
- стандартный образец гранулометрического состава СМС-650, рег. № ГСО 10207-2013. Знак поверки наносится на анализатор и свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационном документе.
1 ГОСТ 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов;
2 Техническая документация фирмы-изготовителя.
