Государственный реестр средств измерений

Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000, 66034-16

66034-16
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Документы
Карточка СИ
Номер в госреестре 66034-16
Наименование СИ Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ РВС-5000, РВСПК-50000
Изготовитель ПАО "Транснефть", г.Москва
Год регистрации 2016
МПИ (интервал между поверками) 5 лет
Описание типа скачать

Назначение

Резервуары вертикальные стальные цилиндрические РВС-5000, РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:

-    резервуары со стационарной крышей без понтона (РВС);

-    резервуары с плавающей крышей (РВСПК).

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

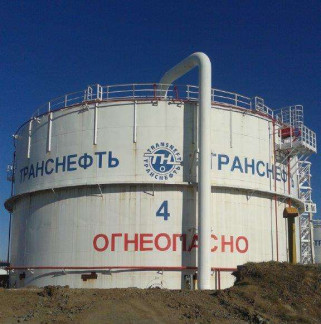

Резервуары вертикальные стальные цилиндрические РВС-5000 заводские №№ 3, 4 и РВСПК-50000 заводские №№ 1, 2 расположены в резервуарных парках общества с ограниченной ответственностью «Транснефть - Дальний Восток» районного нефтепроводного управления «Дальнереченск» нефтеперекачивающей станции - 34 (ООО «Транснефть - Дальний Восток» РНУ «Дальнереченск» НПС-34), адрес: Хабаровский край, Хабаровский р-н, с. Г алкино, 5 км к юго-западу.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1

Наименование

характеристики

Значение

РВС-5000

РВСПК-50000

Номинальная вместимость, м3

5000

50000

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,1

±0,1

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от - 49 до + 40 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 2

Наименование

Количество

1 Резервуар вертикальный стальной цилиндрический РВС (РВСПК)

1

2 Паспорт

1

3 Г радуировочная таблица

1

Поверка

осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).

Основные средства поверки:

-    рулетки измерительные 2-го класса точности с верхними пределами измерений 10, 20, 30 и 50 м по ГОСТ 7502-98;

-    рулетки измерительные с грузом 2-го класса точности с верхними пределами измерений 10, 20 и 30 м по ГОСТ 7502-98;

-    линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;

-    толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм;

-    штангенциркуль с диапазоном измерений 0-125 мм по ГОСТ 166-89;

-    термометр с ценой деления шкалы 1 °С по ГОСТ 28498-90.

-    динамометр с диапазоном измерений 0 - 100 Н по ГОСТ 13837;

-    нивелир с рейкой по ГОСТ 10528;

-    теодолит оптический с ценой деления микроскопа 2 (угловые секунды) по ГОСТ 10529 Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта» Регистрационный номер в Федеральном реестре ФР .1.29.2009.06637

Методика измерений: Массы нефти в резервуарах РВС-5000, РВСПК-50000 косвенным методом статических измерений. Регистрационный номер в Федеральном реестре ФР.1.29.2015.21804.

Нормативные документы

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).

Техническая документация ПАО «Транснефть»

Зарегистрировано поверок 13
Поверителей 2
Актуальность данных 06.11.2024
