| Номер в госреестре | 66037-16 |
| Наименование СИ | Спектрометры оптические эмиссионные |
| Обозначение типа СИ | R3 ROTROIL |
| Изготовитель | "G.N.R. s.r.l.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры оптические эмиссионные R3 ROTROIL предназначены для измерения массовой доли элементов в минеральных и синтетических маслах в соответствии со стандартизированными и аттестованными методиками (методами) измерений.
Принцип действия спектрометров оптических эмиссионных R3 ROTROIL (в дальнейшем спектрометров) заключается в измерении аналитического сигнала, пропорционального интенсивности спектральных линий различных химических элементов. Значение аналитического сигнала зависит от содержания элемента в пробе.
Спектрометры оптические эмиссионные R3 ROTROIL выпускаются в 2-х исполнениях: со встроенным компьютером и с внешним компьютером.

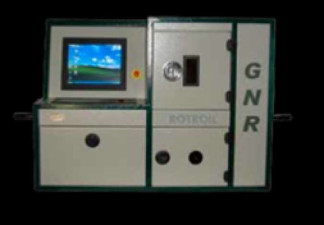

Спектрометры оптические эмиссионные R3 ROTROIL конструктивно являются настольными приборами.
Спектрометры состоят из источника возбуждения спектров, искровой камеры, осветительной системы, полихроматора, а также автоматизированной системы управления работой прибора. Управление работой прибора осуществляется в зависимости от исполнения либо от встроенного компьютера, либо от внешнего персонального компьютера.
В искровой камере, расположенной в передней части спектрометра, установлены графитовые электроды (один стержневой и один дисковый), столик для образца и механизм установки зазора со стержневым электродом. Проба масла, химический состав которого надо определить, наливается в специальный держатель образца масла, изготовленный из термостойкого пластика. Держатель устанавливается на столик для образца. Опционно для некоторых типов масел с низкой температурой вспышки применяется крышка держателя образца. В искровой камере между электродами при помощи системы возбуждения спектра возбуждается электрический искровой разряд с частотой от 0,1 до 1,0 кГц. В качестве системы возбуждения спектра применяется многочастотный искровой генератор с компьютерным контролем параметров разряда. В разряде происходит испарение и возбуждение свечения атомов пробы. Излучение плазмы направляется с помощью осветительной системы через входную щель в полихроматор. Полихроматор разлагает излучение в спектр, характеризующий состав пробы: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в пробе. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, дифракционная решетка и выходные щели установлены на круге Роуланда. Анализ излучения выполняется посредством системы CCD детекторов (ПЗС-линеек). Рабочий спектральный диапазон каждого конкретного прибора зависит от количества установленных в приборе в соответствии с заказом CCD детекторов. Значения спектрального диапазона, указанные в таблице 2, являются максимальными. Реальное значение спектрального диапазона для конкретного прибора указывается в приемо-сдаточной документации на прибор.
Управление процессом измерения и обработки выходной информации осуществляется с помощью специального программного обеспечения MetalLab32.
Опломбирование корпусов спектрометров оптических эмиссионных R3 ROTROIL не предусмотрено.
Спектрометры оптические эмиссионные R3 ROTROIL оснащены автономным программным обеспечением MetalLab32, которое управляет его работой, отображает результаты, обрабатывает, передает и хранит полученные данные. Идентификационные данные ПО MetalLab32 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО MetalLab32
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MetalLab32 |
| Номер версии (идентификационный номер) ПО | не ниже 8.82.ХХ.ХХ 1 |
| Цифровой идентификатор ПО | 83581a7032ad969253d7073ec2ff4964 |
| Алгоритм получения цифрового идентификатора для версии 8.82.16.20151117, файл MetalLab32.exe | MD5 |
Метрологические характеристики приведены в таблице 2.
R3 ROTROIL
Таблица 2 - Метрологические характеристики спектрометров оптических эмиссионных
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 900 |
| Пределы детектирования элементов при анализе минеральных и синтетических масел, млн-1 - серебра, бора, бария, кальция, кадмия, меди, железа, магния, натрия, титана, ванадия | 0,50 |
| - алюминия, хрома, марганца, молибдена, никеля, фосфора, свинца, кремния, олова, цинка | 1,50 |
| Среднее квадратическое отклонение выходного сигнала спектрометра в режиме измерения массовых долей элементов при измерении содержания серебра, бора, бария, кальция, кадмия, меди, железа, магния, натрия, титана, ванадия, алюминия, хрома, марганца, молибдена, никеля, фосфора, свинца, кремния, олова, цинка в минеральных и синтетических маслах, млн-1, не более - в диапазоне массовых долей от 0,50 до 10 млн-1 включ. - в диапазоне массовых долей свыше 10 до 50 млн-1 включ. - в диапазоне массовых долей свыше 50 до 100 млн-1 включ. - в диапазоне массовых долей свыше 100 до 900 млн-1 | 2 |
| 10 | |
| 20 | |
| 100 |
Технические характеристики приведены в таблице 3.
Таблица 3 - Технические характеристики спектрометров оптических эмиссионных
R3 ROTROIL
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой (50±2) Гц, В | (220±22зз) |
| Потребляемая мощность, кВт, не более - при горении искры | 0,6 1,2 |
| Г абаритные размеры (длинахширинахвысота), мм, не более - для исполнения с внешним компьютером (без ПК) - для исполнения со встроенным компьютером | 530x500x750 1000x500x750 |
| Масса, кг, не более - для исполнения с внешним компьютером (без ПК) - для исполнения со встроенным компьютером | 55 60 |
| Характеристики компьютера: - программное обеспечение, не ниже - винчестер, Гб, не менее - оперативная память, Гб, не менее Обязательное наличие: - USB-порт, не менее - мышь, - клавиатура | Windows 7 500 1 3 1 1 |
| Время измерения, с, не более | 40 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч, не менее | 8000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °C - диапазон атмосферного давления, кПа - относительная влажность окружающего воздуха (при t = 25°C), %, не более | от +15 до +30 от 84,0 до 106,7 70 |
наносится на титульный лист руководства по эксплуатации спектрометров оптических эмиссионных R3 ROTROIL методом компьютерной графики и на лицевую панель корпуса спектрометра в виде наклейки.
Определяется заказом и отражается в руководстве по эксплуатации на прибор; базовый комплект поставки спектрометров оптических эмиссионных R3 ROTROIL приведен в таблице 4.
Таблица 4 - Комплект поставки спектрометров оптических эмиссионных R3 ROTROIL
| Спектрометр оптический эмиссионный R3 ROTROIL (в зависимости от исполнения) | 1 шт. |
| Комплект образцов «для стандартизации» (опционно) | 1 комплект |
| Операционный блок компьютера (опционно) | 1 шт. |
| Монитор компьютера (опционно) | 1 шт. |
| Программное обеспечение MetalLab32 | 1 диск |
| Спектрометр оптический эмиссионный R3 ROTROIL. Руководство по эксплуатации | 1 экз. |
| Программное обеспечение для спектрометров оптических эмиссионных MetalLab32. Руководство пользователя | 1 экз. |
| Методика поверки МП-242-2031-2016 | 1 экз. |
осуществляется по документу МП-242-2031-2016 «Спектрометры оптические эмиссионные R3 ROTROIL. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 23 июня 2016 года.
Основные средства поверки: стандартные образцы содержания металлов в нефтепродуктах ГСО 10066-2012 или аналогичные.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
приведены в эксплуатационных документах.
Техническая документация изготовителя.
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
