| Номер в госреестре | 66041-16 |
| Наименование СИ | Комплексы для проведения акустических и виброакустических измерений |
| Обозначение типа СИ | CПРУТ-6М |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр Фирма "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы для проведения акустических и виброакустических измерений «СПРУТ-6М» (далее - комплексы) предназначены для измерений уровней звукового давления и виброускорения.
Конструктивно комплекс состоит из следующих элементов:
- виброакустический анализатор «СПРУТ-ВАА-1» (одноканальный шумомер - анализатор спектра - виброметр) с микрофоном измерительным и вибропреобразователем;
- модуль источника тестового акустического сигнала;
- экранированная акустическая система;
- устройство сопряжения с измерительным модулем;
- модуль радиоканала;

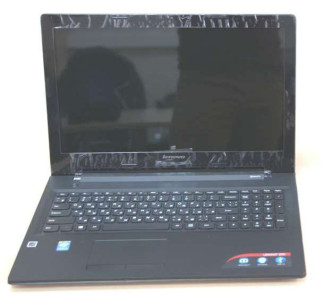

- контроллер-вычислитель (ПК);
- внешний аккумулятор модуля радиоканала.
преобразовании первичными и виброускорения вторичных
Принцип действия комплексов основан на измерительными преобразователями звукового давления виброакустических излучений тестового акустического сигнала, вызванных взаимодействием с препятствиями (стенами, окнами и т.д.), в электрические сигналы, преобразовании этих сигналов аналого-цифровым преобразователем в цифровой вид, последующей их обработке измерительным модулем и управляющим ПК (1/1-октавный или 1/3-октавный анализ по ГОСТ Р 8.714-2010) и отображении результатов измерений и расчетных величин на дисплее ПК.
Метрологически значимая часть программного обеспечения (ПО) комплексов представляет собой специализированное ПО «Sprut 7 v77».
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| идентиф икационное наименование ПО | «Sprut 7 v77» |
| номер версии ПО (идентификационный номер) | не менее 1.0.0.0 |
| цифровой идентификатор ПО | 5F1D628A |
| другие идентификационные данные, если имеются | Алгоритм вычисления цифрового идентификатора ПО - CRC32 |
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики комплексов приведены в таблице 2.
Таблица 2
| Наименование параметра (характеристики) | Значение параметра (характеристики) |
| При измерении уровня звукового давления | |
| Диапазон рабочих частот, Гц | от 20 до 20000 |
| Диапазон измерений уровня звукового давления, дБ отн. 20 мкПа | от 24 до 125 |
| Пределы допускаемой относительной погрешности измерений на частоте 1000 Гц, дБ | ±0,7 |
| Пределы допускаемой относительной погрешности линейности уровня, дБ | ±1,1 |
| Частотная характеристика Z (лин.) соответствует шумомерам 1-го класса точности по ГОСТ 17187-2010 | |
| При измерении уровня виброускорения | |
| Диапазон рабочих частот, Гц | от 5 до 12500 |
| Диапазон входных уровней виброускорений, дБ отн. 10-6 м/с2 | от 80 до 174 |
| Пределы допускаемой относительной погрешности измерений уровня виброускорения на центральных частотах 1/3- октавного ряда в диапазоне значенийот 0,1 до 200 м/с2, дБ: в поддиапазоне частот от 5 до 25 Гц включ. в поддиапазоне частот св. 25 до 2000 Гц включ. в поддиапазоне частот св. 2000 до 12500 Гц включ. | ±2,0 ±0,5 ±0,9 |
| Фильтры | |
| Октавные фильтры, класс 1, ГОСТ Р 8.714-2010 | |
| 1/3-октавные фильтры, класс 1, ГОСТ Р 8.714-2010 | |
| Г абаритные размеры упаковки (длина х ширина х высота), мм, | |
| не более: | |
| сумка-контейнер | 400х270х460 |
| сумка-тубус | 1100x150x150 |
| сумка | 500х400х400 |
| Масса, кг, не более: | |
| контейнер | 19 |
| сумка-тубус | 3 |
| сумка | 20 |
| Напряжение питания от сети переменного тока частотой (50±1) | гугу /4+10 % 220 -15 % |
| Гц, В | |
| Потребляемая мощность, В-А, не более | 200 |
| Рабочие условия эксплуатации: | |
| о температура окружающего воздуха, С | от 10 до 25 |
| относительная влажность воздуха, %, не более | 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
наносится на лицевую панель виброакустического анализатора в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Ед. изм. | Кол-во, шт. | Производитель |
| Виброакустический анализатор «СПРУТ-ВАА-1» со штативом микрофоном и вибропреобразователем | шт. | 1 | ЗАО «Алгоритм-Акустика» |
| Модуль источника тестового акустического сигнала | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Экранированная акустическая система со штативом | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| У стройство сопряжения с измерительным модулем | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Модуль радиоканала | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Комплект кабелей и адаптеров | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Транспортная упаковка | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Контроллер-вычислитель | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Внешний аккумулятор модуля радиоканала | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Специальное программное обеспечение СПО «СПРУТ-6М» | шт. | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Эксплуатационная документация | к-т | 1 | ЗАО НПЦ Фирма «НЕЛК» |
| Методика поверки | шт. | 1 | - |
осуществляется по документу МП 66041-16 «Инструкция. Комплексы для проведения акустических и виброакустических измерений «СПРУТ-6М». Методика поверки», утвержденному начальником ФГБУ «ГНМЦ» Минобороны России 27.05.2016 г.
Основные средства поверки:
- калибратор акустический 4231 (рег. № 15388-96), воспроизводимые уровни звукового давления 94 и 114 дБ относительно 20 мкПа, частота воспроизводимого звукового давления 1000 Гц, пределы допускаемой погрешности воспроизведения уровня звукового давления ±0,2 дБ;
- ^стема для анализа сигналов многоканальная PULSE (рег. № 17590-10): диапазон рабочих частот от 0 до 51,2 кГц, верхний предел измерений амплитудных значений напряжения переменного тока 10 В, динамический диапазон измерений от 0 до 160 дБ, диапазон воспроизведения амплитудных значений напряжения переменного тока от 1,4-10" до 10 В, относительная расширенная неопределенность калибровки при коэффициенте охвата К=2 и доверительной вероятности Р = 0,95 во всем диапазоне частот ±0,1 дБ;
- поверочная виброустановка 2 разряда по ГОСТ Р 8.800-2012: диапазон частот от 5 до 12500 Гц, диапазон виброускорений от 0,1 до 200 м/с2.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель виброакустического анализатора и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.765-2011 «ГСИ. Государственная поверочная схема для средств измерений звукового давления в воздушной среде в диапазоне частот от 2 Гц до 100 кГц».
2 ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2-104 Гц.
3 ГОСТ 17187-2010 «Шумомеры. Часть 1. Технические требования».
4 ГОСТ 8.714-2010 «ГСИ. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний».
5 ЛИБЮ.424400.046 ТУ «Комплексы для проведения акустических и виброакустических измерений «СПРУТ-6М». Технические условия».
