| Номер в госреестре | 66042-16 |
| Наименование СИ | Вакуумметры с холодным катодом |
| Обозначение типа СИ | CCM |
| Изготовитель | Компания "InstruTech, Inc.", США |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Вакуумметры с холодным катодом CCM (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления (вакуума) негорючих газов.
Принцип действия вакуумметров основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления.

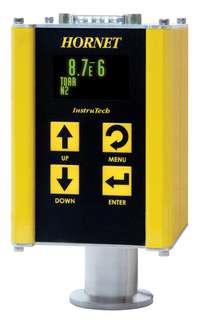

Конструктивно вакуумметр имеет две модификации ССМ500 и ССМ501 выполненненые в виде единого корпуса, при этом в вакуумметре ССМ501 расположены измерительные преобразователь и электронный блок. Управление работой вакуумметра осуществляется с помощью кнопок, расположенных на его лицевой панели. Вакуумметр обеспечивает отображение информации об измерениях на встроенном дисплее. В вакуумметре ССМ500 расположен только измерительный преобразователь.
На корпусах вакуумметров установлены разъемы для вывода значений измеряемых параметров в аналоговом виде. Вакуумметр CCM501 дополнительно оснащен разъемом RS485 для вывода значений измеряемых параметров в цифровом виде. Также вакуумметры имеют два блокировочных реле для защиты от перегрузки.
Вакуумметр измеряет давление, сначала ионизируя молекулы газа внутри вакуумметра и затем измеряя результирующий ионный ток. Ионизация молекул вызывается большим напряжением между анодом и катодом преобразователя.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| CCM500, CCM501 | |
| Диапазон измерений абсолютного давления, Па | от 1,3 10-7 до 1,3 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ±30 |
| Выходной сигнал (линейный логарифмический), В | от 1 до 8. |
| Таблица 2 - Основные технические характе | ристики |
| Наименование характеристики | Значение |
| CCM500, CCM501 | |
| Г абаритные размеры (длинна х ширина х высота), мм, не более | 82x71x68 |
| Масса, г, не более | 270 |
| Напряжение питания постоянного тока, В | от 20 до 28 |
| Потребляемая мощность, Вт, не более | 7,5 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа (мм рт. ст.) | от + 15 до +25 от 30 до 80 от 96 до 104,7 (от 720 до 780) |
наносится на титульный лист паспорта типографским способом и на корпус вакуумметра в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Вакуумметр одной из модификаций (по заказу) | CCM500, CCM501 | 1 |
| Пылезащитный колпачок | 1 | |
| Блок питания (по заказу) | 1 | |
| Комплект эксплуатационной документации | 1 |
осуществляется по документу МИ 140-89 «Рекомендация. ГСИ. Вакуумметры. Методика поверки».
Основное средство поверки:
- вакуумметр ионизационный AIGX (рег. № 44388-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус вакуумметра или в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 110" до 110 Па». Техническая документация компании «InstruTech Inc.», США.
