| Номер в госреестре | 66044-16 |
| Наименование СИ | Наклономеры двухкоординатные цифровые |
| Обозначение типа СИ | ЦНД-СМ |
| Изготовитель | ООО СНТП "Профинж", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Наклономеры двухкоординатные цифровые ЦНД-СМ (далее - наклономеры) предназначены для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.
Принцип действия наклономеров заключается в следующем: при наклоне преобразователей, а соответственно и первичных преобразователей, подвижный центральный электрод, за счёт действия силы тяжести, изменяет своё положение относительно боковых электродов. Это приводит к изменению электрических сопротивлений, заполненных электролитом межэлектродных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.
Выходными величинами наклономеров являются составляющие угла наклона первичных преобразователей на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам Х и У.

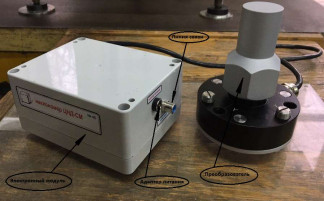

Наклономеры конструктивно состоят из двух соединенных кабелями модулей: преобразователя и электронного модуля. Оба модуля также могут быть интегрированы в единый корпус. Преобразователь представляет собой металлический корпус с установленным внутри первичным преобразователем, представляющим собой заполненную электролитом металлическую ампулу с электрическими выводами. Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.
Корпус преобразователей имеет три базовых опоры и три опорных винта. Первые служат для проверки смещения собственного нуля преобразователей, вторые - для регулирования наклона первичных преобразователей при установке преобразователей на объекте. Соединение кабеля с корпусом преобразователей осуществляется через кабельный ввод.
У преобразователей определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии первичного преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси Х и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса преобразователя.
Наименование и заводской номер указывается на электронном модуле.В качестве регистрирующих устройств (вторичных преобразователей) для считывания выходных электрических сигналов наклономеров могут использоваться ПК, имеющие интерфейс RS-485 или же интерфейс USB. В первом случае измерители и ПК соединяются напрямую, во втором случае для соединения измерителей с ПК используется преобразователь интерфейсов RS485 / USB.
При подключении наклономеров к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У выводятся на мониторе ПК через программное обеспечение численно и графически в режиме реального времени.
Ограничение несанкционированного доступа к узлам наклономеров обеспечено нанесением пломбирующей наклейки на боковую поверхность преобразователя.
Для работы с наклономеров используется программное обеспечение «Высота» (далее - ПО), устанавливаемое на персональный компьютер, которое используются для обработки и визуализации измеренных данных.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационное наименование ПО | Высота |
| Номер версии (идентификационный номер) ПО, не ниже | v 2.3 |
| Цифровой идентификатор ПО | 0x0000 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | SKS-12 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона, '' | ±720 |
| Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений угла наклона, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение от источника постоянного тока, В | 6,3±0,3 |
| Потребляемая мощность, Вт, не более | 0,3 |
| Г абаритные размеры наклономера (преобразователя), мм, не более - Диаметр - Высота | 80 115 |
| Масса наклономера (преобразователя), г, не более | 500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч, не менее | 10000 |
наносится на паспорт методом печати или наклейки. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Наклономер двухкоординатный цифровой ЦНД-СМ | - | 1 шт. |
| Крепёжный комплект | - | 1 комп. |
| Паспорт | ПА 62-16 | 1 экз. |
| Руководство по эксплуатации | РЭ 62-16 | 1 экз. |
| Формуляр | ФР 62-16 | 1 экз. |
| Методика поверки | МП АПМ 62-16 | 1 экз. |
| CD-диск с ПО «Высота» | - | 11 шт. |
| Преобразователь интерфейсов | - | 11) шт. |
| 1) - Поставляются на партию наклономеров по отдельному заказу | ||
осуществляется по документу МП АПМ 62-16 «Наклономеры двухкоординатные цифровые ЦНД-СМ. Методика поверки», утвержденному ООО «Автопрогресс-М» 15 ноября 2016 г. Основные средства поверки:
- экзаменатор образцовый 1-го разряда ЭО-1 (Госреестр № 10447-86).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 19 января 2016 г. № 22
Технические условия «Наклономеры двухкоординатные цифровые ЦНД-СМ. ТУ 4321-011-17509570-07.
