| Номер в госреестре | 66065-16 |
| Наименование СИ | Измерители низкочастотные сейсмических колебаний |
| Обозначение типа СИ | ИНСК |
| Изготовитель | ООО СНТП "Профинж", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители низкочастотные сейсмических колебаний ИНСК (далее измерители) предназначены для измерений виброускорения в целях мониторинга технического состояния несущих конструкций и грунтов оснований зданий и сооружений.
Принцип действия измерителей ИНСК основан на преобразовании амплитуды колебаний объекта, вдоль трех взаимно ортогональных направлений (оси X, Y и Z), в пропорциональный виброускорению электрический сигнал с помощью встроенных первичных преобразователей виброускорения.

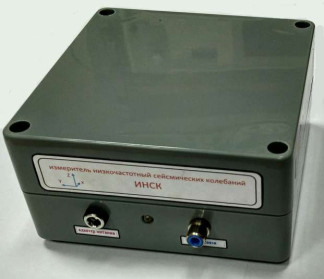

Измеритель низкочастотный сейсмических колебаний ИНСК состоит из трех преобразователей виброускорения электродинамического типа и электронной части, встроенные в корпус из алюминиевого сплава с разъемами для подключения блока питания и линии передачи данных.
Электронная часть измерителей содержит три основных блока:
- блок усиления и формирования амплитудно-частотной характеристики каналов измерения;
- блок аналого-цифрового преобразования (АЦП);
- блок управления работой измерителя.
Программное обеспечение (далее ПО) служит для обеспечения режимов работы измерителя. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с измерителем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «низкий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Высота-М |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения виброускорения по осям X, Y и Z, м/с | от 210-4 до 14 |
| Пределы допускаемой основной относительной погрешности измерения виброускорения по осям X, Y и Z на базовой частоте 10 Гц, % | ±10 |
| Диапазон рабочих частот, Гц | от 0,5 до 100 |
| Неравномерность амплитудно-частотной характеристики по осям X, Y и Z относительно базовой частоты 10 Гц, дБ от 0,5 до 50 Гц включ. св. 50 до 100 Гц | ±1 ±3 |
| Нормальная область значений температур, °С | 25±5 |
| Диапазон рабочих температур, °С | от -10 до +45 |
| Пределы допускаемой дополнительной относительной погрешности измерения виброускорения по осям X, Y и Z в диапазоне рабочих температур, % | ±5 |
| Масса, кг, не более | 2 |
| Г абаритные размеры (длина х высота х ширина), мм, не более | 170x160x150 |
наносится на корпус измерителя методом наклейки и на документацию типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Измеритель низкочастотный сейсмических колебаний ИНСК | 1 шт. |
| Блок питания | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 204/3-09-2016 | 1 экз. |
осуществляется по документу МП 204/3-09-2016 «Измерители низкочастотные сейсмических колебаний ИНСК Методика поверки» разработанному и утвержденному ФГУП «ВНИИМС» 3 октября 2016 года.
Основные средства поверки: поверочная виброустановка 2-го разряда по ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на корпус измерителя методом наклейки.
отсутствуют.
Технические условия ТУ 4277-020-41540748-16.
