| Номер в госреестре | 66066-16 |
| Наименование СИ | Виброметры |
| Обозначение типа СИ | ПРОТОН-Баланс-II |
| Изготовитель | Общество с ограниченной ответственностью "БАЛТЕХ" (ООО "БАЛТЕХ"), г. Санкт-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброметры ПРОТОН-Баланс-II (далее виброметры) предназначены для измерений среднего квадратического значения (СКЗ) виброскорости, размаха виброперемещения и частоты вращения.
Принцип действия виброметров основан на преобразовании вибрации контролируемого объекта в пропорциональный электрический сигнал и дальнейшей его обработке.

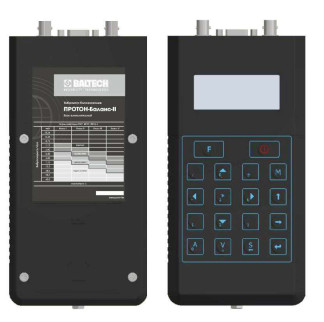

Виброметры представляют собой переносной прибор, состоящий из первичных преобразователей (датчиков) и измерительного блока. Виброметры имеют два измерительных канала: канал измерения характеристик вибрации и канал измерения частоты вращения. Питание виброметров осуществляется напряжением от 3,5 до 12 В.
Измерительный блок принимает и обрабатывает сигналы, поступающие от датчиков, производит интегрирование, выполняет вибродиагностику и балансировку, формирует отчеты. Измерительный блок снабжен разъемом для подключения внешней аппаратуры, жидкокристаллическим дисплеем, сенсорной клавиатурой.
Канал измерения характеристик вибрации предназначен для работы с преобразователями пьезоэлектрическими виброизмерительными ДН-3-М1 (Госреестр СИ № 35012-07), ДН-4-М1 (Госреестр СИ № 35011-07), ДН-14 (Госреестр СИ № 28910-05) (далее вибропреобразователями), изготавливаемыми ООО «Измеритель», г. Таганрог, и акселерометром 608А11 (Госреестр СИ № 36261-07), изготавливаемым фирмой «PCB Piezotronics, Inc.», США.
Канал измерения частоты вращения предназначен для работы с датчиками частоты вращения: оптическим ДВО-02, вихретоковым ДВТ и магнитным ДВМ (далее датчиками), изготавливаемыми ООО «Балтех». Датчики частоты вращения ДВО-02 и ДВТ имеют в своем составе предусилители.
Программное обеспечение (ПО) служит для индикации и передачи измерительной информации. ПО представляет собой фирменное программное обеспечение, которое поставляется совместно с виброметром и не оказывает влияния на метрологические характеристики.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Балтех баланс |
| Номер версии (идентификационный номер) ПО | Версия 1.26 и выше |
| Другие идентификационные данные (если есть) | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой виброметра и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями аппаратной защиты процессора от изменения и копирования.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Канал измерения характеристик вибрации | |
| Диапазон измерений СКЗ виброскорости, мм/с | от 0,1 до 99,9 |
| Диапазон измерений размаха виброперемещения, мкм | от 1 до 999 |
| Диапазон рабочих частот при измерении, Гц: виброскорости виброперемещения | от 10 до 1000 от 10 до 500 |
| Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне измерений и в диапазоне рабочих частот св. 20 до 800 Гц включ. в диапазоне рабочих температур, мм/с | ±(0,1V + 0,1), где V - измеренное значение виброскорости (мм/с) |
| Пределы допускаемой абсолютной погрешности при измерении СКЗ виброскорости в диапазоне измерения и в диапазонах рабочих частот от 10 до 20 Гц включ. и св. 800 до 1000 Гц в диапазоне рабочих температур, мм/с | от +(0,1V + 0,1) до -(0,2 V + 0,1) где V - измеренное значение виброскорости (мм/с) |
| Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне измерения и в диапазоне рабочих частот св. 20 до 500 Гц в диапазоне рабочих температур, мкм | ±(0,1S + 1), где S - измеренное значение виброперемещения (мкм) |
| Пределы допускаемой абсолютной погрешности при измерении размаха виброперемещения в диапазоне измерения и в диапазоне рабочих частот от 10 до 20 Гц включ. в диапазоне рабочих температур, мкм | от +(0,1S + 1) до -(0,2 S + 1), где S - измеренное значение виброперемещения (мкм) |
| Канал измерения частоты вращения | |
| Диапазон измерения частоты вращения, Гц | от 2 до 500 |
| Пределы допускаемой абсолютной погрешности при | ±(0,001F + 0,1), |
| измерении частоты вращения в диапазоне рабочих температур, | где F - измеренное |
| Гц | значение частоты |
| вращения (Гц) | |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | от +0 до +70 |
| Габаритные размеры, мм, не более: | |
| акселерометра 608А11 (диаметрхвысота) | 22х31,2 |
| вибропреобразователя ДН-4-М1 (шестигранник х длина) | 17,5х18,5х14 |
| вибропреобразователя ДН-3-М1 (шестигранник х длина) | 24х21,8х19 |
| вибропреобразователя ДН-14 (диаметрхдлина) | 22х30 |
| датчиков ДВ0-02, ДВТ, ДВМ (диаметрхдлина) | 10х75 |
| предусилителей ДВ0-02, ДВТ (диаметрхдлина) | 20х60 |
| измерительного блока (длинах высота х ширина) | 210х40х100 |
| Масса, кг, не более: | |
| акселерометра 608А11 | 0,105 |
| вибропреобразователя ДН-4-М1 | 0,013 |
| вибропреобразователя ДН-3-М1 | 0,05 |
| вибропреобразователя ДН-14 | 0,03 |
| датчиков ДВ0-02, ДВТ с предусилителями | 0,250 |
| датчика ДВМ | 0,110 |
| измерительного блока | 0,7 |
наносится на измерительный блок методом наклейки и на паспорт методом печати. Комплектность средства измерений
Таблица 3
| Наименование | Кол-во |
| Виброметр ПРОТОН-Баланс-II в составе: измерительный блок и первичные преобразователи (датчики) | 1 шт. |
| Дополнительные принадлежности | 1 компл. |
| ПО | 1 диск |
| Кейс | 1 шт. |
| Руководство по эксплуатации ПБ.500.000.000 РЭ | 1 экз. |
| Методика поверки ПБ.500.000.000 МП | 1 экз. |
осуществляется по документу ПБ.500.000.000 МП «Виброметр ПРОТОН-Баланс-II. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.09.2016 г.
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012; установка тахометрическая УТ05-60 (Госреестр СИ № 6840-78).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус измерительного блока методом наклейки.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2* 104 Гц».
2 Технические условия 4277-036-53292586-2015 ТУ «Виброметр ПРОТОН-Баланс-II».
