| Номер в госреестре | 66067-16 |
| Наименование СИ | Станки балансировочные виброизмерительные |
| Обозначение типа СИ | серии ВМВ |
| Изготовитель | Общество с ограниченной ответственностью «ДИАМЕХ 2000» (ООО «ДИАМЕХ 2000»), г. Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 16.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Станки балансировочные виброизмерительные серии ВМВ (далее - станки), предназначены для измерений амплитуды виброперемещения опорных стоек станка с целью определения динамического дисбаланса ротора и значений корректирующих масс.
Принцип работы станка основан на измерении вибрации на опорных стойках станка, возникающей при вращении разбалансированного ротора, преобразовании значений измеряемой величин в электрический сигнал, его обработке и последующем вычислении динамического дисбаланса и значений корректирующих масс, устанавливаемых на контрольном роторе.

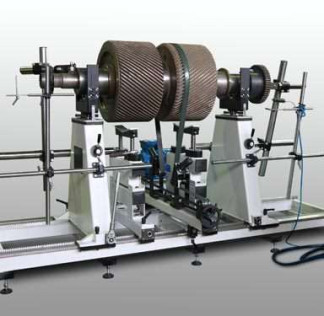

Станок включает опорные стойки с подвижными роликовыми блоками, предназначенными для установки контролируемого ротора, измерительную систему и контрольный ротор с набором контрольных грузов.
Измерительная система представляет собой приборную стойку с установленными в ней блоками измерения, обработки сигналов и отображения информации в комплекте с акселерометрами и преобразователями числа оборотов.
Акселерометры располагаются на опорных стойках станка и предназначены для измерений их вибрации.
Станки выпускаются нескольких модификаций: ВМВ 010, ВМВ 050, ВМВ 300, ВМВ 1000, ВМВ 3000, ВМВ 5000, ВМВ 8000, ВМВ 20000. Модификации различаются грузоподъемностью станка и размерами балансируемого ротора.
Программное обеспечение (ПО) служит для обработки и визуализации информации, поступающей по измерительным каналам.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sapphire3.exe update bos3 ver 1.27.svl |
| Номер версии (идентификационный номер) ПО | Не ниже 1.27 |
| Цифровой идентификатор ПО | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять содержимое исполняемого модуля программы, обеспечивающего управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерений амплитудного значения виброперемещения, мкм | от 0,1 до 100 |
| Диапазон рабочих частот, Гц | от 5 до 40 |
| Пределы допускаемой относительной погрешности измерений амплитудного значения виброперемещения на базовой частоте 40 Гц, % | ±12 |
| Неравномерность амплитудно-частотной характеристики относительно базовой частоты 40 Гц, %, не более | ±15 |
| Нормальная область значений температуры, °С | 25±10 |
| Габаритные размеры, мм, не более: - опорная стойка (в зависимости от варианта исполнения): - длина - ширина - высота - приборная стойка (длина х ширина х высота) - контрольный ротор (диаметр х длина) (в зависимости от исполнения) - контрольные грузы (диаметр х высота) |
от 160 до 1850 от 32 до 590 от 170 до 1530 600 х 500 х 1450 от 82x205 до 380x950 от 6x0,8 до 36x14 |
| Масса, кг, не более: - опорная стойка (в зависимости от варианта исполнения) - приборная стойка - контрольный ротор (в зависимости от исполнения) - контрольные грузы, г |
от 3,2 до 1350 50 от 5 до 500 от 0,02 до 105,6 |
наносится на корпус приборной стойки методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Таблица 3
| Наименование | Кол-во |
| Станок балансировочный виброизмерительный серии ВМВ в составе: опорные стойки с подвижными роликовыми блоками, измерительная система, контрольный ротор, контрольные грузы | 1 шт. |
| Дополнительные принадлежности | 1 компл. |
| Руководство по эксплуатации ВМВ ХХХХХ.000.000 РЭ | 1 экз. |
| Методика поверки ВМВ ХХХХХ.000.000 МП | 1 экз. |
осуществляется по документу ВМВ ХХХХХ.000.000 МП «Станки балансировочные виброизмерительные серии ВМВ. Методика поверки», утвержденному ФГУП «ВНИИМС» 10.10.2016 г.
Основные средства поверки: вибрационная поверочная установка 2-го разряда в соответствии с ГОСТ Р 8.800-2012.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке методом оттиска и на корпус приборной стойки методом наклейки.
приведены в эксплуатационном документе.
1 Технические условия ТУ 3818-074-54981193-15 «Станки балансировочные виброизмерительные серии ВМВ».
| Зарегистрировано поверок | 85 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
