| Номер в госреестре | 66070-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

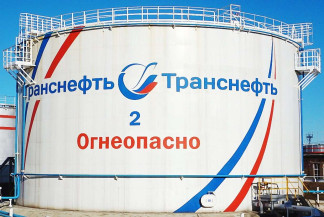

Резервуары вертикальные стальные цилиндрические РВС-5000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть -Север» (АО «Транснефть - Север»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 2 | Ухтинское районное нефтепроводное управление приемо-сдаточный участок «Ухта» (Ухтинское РНУ ПСУ «Ухта»), Республика Коми, г. Ухта, ул. Строительная, 14 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 3, 4 | Ухтинское районное нефтепроводное управление нефтеперекачивающая станция «Ухта-1» (Ухтинское РНУ НПС «Ухта-1»), Республика Коми, г. Ухта -18 |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 3 | Вологодское районное нефтепроводное управление нефтеперекачивающая станция «Приводино» (Вологодское РНУ НПС «Приводино»), Архангельская область, Котласский район, п. Приводино |
отсутствует.
Таблица 2
| Наименование характеристики | Значение | ||
| РВС-5000 | РВСП-10000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа |
от -36 до +50 от 84 до 106,7 | ||
наносится на титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая с грузом РНГ Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 60606-15);
- рулетка измерительная с кольцом РНГ Р30Н2К, с верхним пределом измерений 30 м по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 60606-15);
- толщиномер ультразвуковой Булат-1М, (регистрационный номер в Федеральном информационном фонде 21391-01);
- теодолит 4Т30П (регистрационный номер в Федеральном информационном фонде 5305-15);
- измеритель комбинированный Testo 410-1 (регистрационный номер в Федеральном информационном фонде 52193-12).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР .1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «АК «Транснефть»
| Зарегистрировано поверок | 12 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
