| Номер в госреестре | 66071-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей с понтоном. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-400 | |
| 1, 2 | Ишимское районное нефтепроводное управление, нефтеперекачивающая станция «Вознесенка-2» (Ишимское РНУ НПС «Вознесенка-2»), Тюменская обл., Сорокинский район, п. Нефтяник, ул. Центральная 5 |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 4, 6 | Ишимское районное нефтепроводное управление, нефтеперекачивающая станция «Вагай» (Ишимское РНУ НПС «Вагай»), Тюменская обл., Вагайский район, п. Заречный, ул. Восточная часть на границе поселка Заречный |
| Резервуары вертикальные стальные цилиндрические РВСП-5000 | |
| 1 | Ишимское районное нефтепроводное управление, нефтеперекачивающая станция «Вагай» (Ишимское РНУ НПС «Вагай»), Тюменская обл., Вагайский район, п. Заречный, ул. Восточная часть на границе поселка Заречный |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 1, 2, 3, 4, 5, 6 | Омское районное нефтепроводное управление линейная производственнодиспетчерская станция «Омск» (Омское РНУ ЛПДС «Омск»), г. Омск, ул. Комбинатская, 42 |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 4, 8, 13 | Новосибирское районное нефтепроводное управление Анжеро-Судженская линейная производственно-диспетчерская станция (Новосибирское РНУ Анжеро-Судженская ЛПДС), Кемеровская область, г. Анжеро-Судженск. |

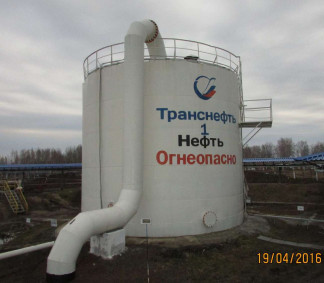

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВС-5000, РВСП-5000, РВСП-10000, РВСП-20000 представлен на рисунках 1, 2, 3, 4, 5.
отсутствует.
Таблица 2
| Наименование характеристики | Значение | ||||
| РВС- 400 | РВС- 5000 | РВСП- 5000 | РВСП- 10000 | РВСП- 20000 | |
| Номинальная вместимость, м3 | 400 | 5000 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,1 | ±0,15 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | ||||
| Условия эксплуатации: | |||||
| - температура окружающего воздуха, оС | от -36 до +50 | ||||
| - атмосферное давление, кПа | от 84 до 106,7 | ||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, предел измерений 100 м по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 51171-12);
- рулетка измерительная металлическая с грузом Р20Н2Г, предел измерений 20 м по ГОСТ 7502-98 (регистрационный номер в Федеральном информационном фонде 43611-10);
- толщиномер ультразвуковой А1207, диапазон измерений толщины 1-30 мм (регистрационный номер в Федеральном информационном фонде 21702-01);
- нивелир электронный SDL30, диапазоном измерений 1,6-10 м по (регистрационный номер в Федеральном информационном фонде 19368-06);
- дальномер лазерный Leica DISTO D810 touch, диапазон измерений расстояний 0,05-200 м, углов наклона 360о (регистрационный номер в Федеральном информационном фонде 56285-14).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР .1.29.2009.06637.
ГСИ. Масса нефтепродуктов в вертикальных стальных резервуарах. МВИ косвенным методом статических измерений. Регистрационный номер ФР.1.29.2005.01611.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки» (с изменениями № 1 и № 2).
Техническая документация ПАО «АК «Транснефть»
