| Номер в госреестре | 66076-16 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-400, РВС-3000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-3000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

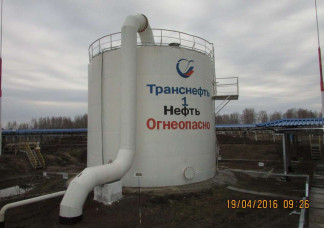

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары вертикальные стальные цилиндрические РВС-400, РВС-3000, РВС-5000, РВС-10000, РВС-20000, РВСП-10000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Сибирь» (АО «Транснефть - Сибирь»).
Таблица 1
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-400 | |
| 1, 2, 3 | Тюменское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Исетское» (Тюменское УМН ЛПДС «Исетское»), Тюменская область, Исетский район, с.Рафайлово |
| Резервуары вертикальные стальные цилиндрические РВС-3000 | |
| 9, 10 | Уренгойское Управление Магистральных нефтепроводов ГНПС-1 (Уренгойское УМН ГНПС-1), Ямало-Ненецкий автономный округ, Тазовский район |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 5 | Тюменское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Тюмень» (Тюменское УМН ННПС «Тюмень»), г.Тюмень, 5 км Старого Тобольского тракта |
| 11, 12 | Уренгойское Управление Магистральных нефтепроводов нефтеперекачивающая станция - 2 (Уренгойское УМН НПС-2), ЯмалоНенецкий автономный округ, Тазовский район |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 5, 6, 16 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Каркатеевы» (Нефтеюганское УМН ЛПДС «Каркатеевы»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Каркатеевы. |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 32 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Каркатеевы» (Нефтеюганское УМН ЛПДС «Каркатеевы»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Каркатеевы |
| 2 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Урьевская» нефтеперекачивающая станция - 3 (Нижневартовское УМН ЛПДС «Урьевская» НПС-3), г. Лангепас, Западный промузел, владение № 12 |
| 1 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Самотлор» (Нижневартовское УМН ЛПДС «Самотлор»), 63 км автомобильной дороги Нижневартовск -Радужный |
| 1, 2 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Южный Балык» (Нефтеюганское УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с.п. Сентябрьский |
| 2 | Ноябрьское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Холмогоры» (Ноябрьское УМН НПС «Холмогоры»), Ямало-Ненецкий автономный округ, Пуровский район |
| 2 | Сургутское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Апрельская» (Сургутское УМН ЛПДС «Апрельская»), Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Когалым, ул. Ноябрьская 15 |
| 2 | Урайское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Красноленинская» (Урайское УМН НПС «Красноленинская»), Тюменская область, Ханты-Мансийский автономный округ, Октябрьский район |
| 2 | Тобольское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Демьянское» (Тобольское УМН ЛПДС «Демьянское»), Тюменская область, Уватский район, с. Демьянское, ул. Нагорная, 13 |
| Резервуары вертикальные стальные цилиндрические РВСП-10000 | |
| 12 | Урайское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Шаим» (Урайское УМН ЛПДС «Шаим»), Тюменская область, Ханты-Мансийский автономный округ, г.Урай |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 6, 8, 10, 11 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Нижневартовская» (Нижневартовское УМН ЛПДС «Нижневартовская»), 13 км Мегионской дороги |
| 6 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Урьевская» нефтеперекачивающая станция - 4 (Нижневартовское УМН ЛПДС «Урьевская» НПС-4), г. Лангепас, Западный промузел, владение № 12 |
| 6, 5, 14 | Нижневартовское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Самотлор» (Нижневартовское УМН ЛПДС «Самотлор»), 63 км автомобильной дороги Нижневартовск -Радужный |
| 13, 14, 16, 25, 26 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Южный Балык» (Нефтеюганское УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с.п. Сентябрьский |
| 1, 5, 10 | Тюменское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Торгили» (Тюменское УМН ЛПДС «Торгили»), Тюменская область, Нижнетавдинский район, п. Торгили |
| 5, 6, 7 | Ноябрьское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Пур-Пе» (Ноябрьское УМН ЛПДС «Пур-Пе»), Ямало-Ненецкий автономный округ, Пуровский район |
| 6 | Урайское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Красноленинская» (Урайское УМН НПС «Красноленинская»), Тюменская область, Ханты-Мансийский автономный округ, Октябрьский район |
| 1, 2, 3, 4, 5, 6, 7, 8 | Уренгойское Управление Магистральных нефтепроводов ГНПС-1 (Уренгойское УМН ГНПС-1), Ямало-Ненецкий автономный округ, Тазовский район |
| 1, 2, 3, 4, 5, 6, 7, 8, 9, 10 | Уренгойское Управление Магистральных нефтепроводов нефтеперекачивающая станция - 2 (Уренгойское УМН НПС-2), ЯмалоНенецкий автономный округ, Тазовский район |
| 4 | Ноябрьское Управление Магистральных нефтепроводов нефтеперекачивающая станция «Холмогоры» (Ноябрьское УМН НПС «Холмогоры»), Ямало-Ненецкий автономный округ, Пуровский район |
отсутствует.
Таблица 2
| Наименование характеристики | Значение | ||||
| РВС-400 | РВС-3000 | РВС-5000 | РВС-10000 РВСП-10000 | РВС-20000 РВСП-20000 | |
| Номинальная вместимость, 3м | 400 | 3000 | 5000 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,2 | ±0,2 | ±0,1 | ±0,1 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | ||||
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа |
от -36 до +50 от 84 до 106,7 | ||||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 Резервуар вертикальный стальной цилиндрический РВС (РВСП) | 1 |
| 2 Паспорт | 1 |
| 3 Г радуировочная таблица | 1 |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ЕХ20/5 (регистрационный номер в Федеральном информационном фонде 22003-07);
- рулетка измерительная металлическая РНГ Р20Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер в Федеральном информационном фонде 51835-12);
- теодолит 3Т5КП (регистрационный номер в Федеральном информационном фонде 19762-00);
- дальномер лазерный Leica DISTO D810 touch (регистрационный номер в Федеральном информационном фонде 56285-14).
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Техническая документация ПАО «Транснефть»
