| Номер в госреестре | 66077-16 |
| Наименование СИ | Радиозонды |
| Обозначение типа СИ | РЗМ-Ц |
| Изготовитель | Акционерное общество "УРАЛЬСКОЕ ПРОИЗВОСТВЕННОЕ ПРЕДПРИЯТИЕ "ВЕКТОР" (АО "УПП "ВЕКТОР"), г. Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиозонды серии РЗМ-Ц предназначены для измерения температуры окружающего воздуха, изменяющейся от минус 90 до плюс 50 °С и его относительной влажности, изменяющейся от 0 до 100 %, преобразования полученной информации в цифровой радиосигнал и передачи его на станцию сопровождения, а также для выработки ответного сигнала на запросный сигнал по дальности, излучаемый станцией сопровождения.
Радиозонды серии РЗМ-Ц являются аэрологическими приборами разового действия и совместно с наземной станцией слежения радиолокационного типа позволяют определять значения температуры, относительной влажности воздуха на различных высотах.
Радиозонды серии РЗМ-Ц состоят из датчика температуры, осуществляющего первичное преобразование информации о температуре окружающего воздуха в электрическое сопротивление; датчика влажности, осуществляющего первичное преобразование информации об относительной влажности воздуха в электрическую емкость; измерительного преобразователя, осуществляющего вторичное преобразование электрических емкости и сопротивления в телеметрический сигнал; приемопередатчика, осуществляющего передачу телеметрического сигнала на несущей частоте на наземную станцию и формирование ответного сигнала дальности на запросный сигнал наземной станции.

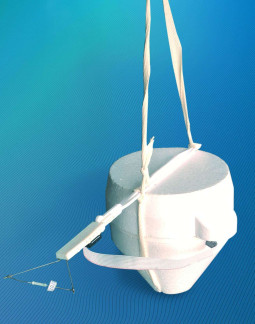

Радиозонды конструктивно включает в себя следующие составные части:
1) радиоблок;
2) блок датчиков;
3) источник питания;
4) корпус;
5) крышку;
6) шнуры для обвязки и подвешивания радиозондов.
Радиозонд серии РЗМ-Ц имеет 2 модификации: РЗМ-Ц-16 и РЗМ-Ц-17, отличающиеся несущей частотой излучения.
отсутствует.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерения температуры, °С | от - 90 до + 50 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±1,0 |
| Диапазон измерения относительной влажности воздуха, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерения относительной влажности воздуха при температуре от - 70 до + 50 °С, % | ±10 |
| Несущая частота излучения, МГ ц РЗМ-Ц-16 РЗМ-Ц-17 | 1680+8 1782+8 |
| Плотность потока энергии излучения передатчика на расстоянии (2,00+0,05) м в направлении, отстоящем под углом 55° от относительно вибратора антенны радиозонда, Вт/м2, не менее | 1,5-10-3 |
| Чувствительность к запросным импульсам длительностью от 0,4 до 1,2 мкс, частотой следования от 400 до 900 Гц с несущей частотой, значение которой лежит в диапазоне +5 МГц от несущей частоты радиозонда относительно 1 Вт/м2, дБ | от - 75 до - 60 |
| Время непрерывной работы, ч, не менее | 3 |
| Масса, кг, не более | 0,21 |
| Габаритные размеры, мм, не более | 325 х170 х 160 |
наносится в Паспорт ИВТЯ.416123.001 ПС «Радиозонды серии РЗМ-Ц» типографским способом.
приведена в таблице 2.
Таблица 2
| Наименование | Кол-во | РЗМ-Ц-16 | РЗМ-Ц-17 |
| Радиозонд, в составе | 1 | ИВТЯ.416123.001 | ИВТЯ.416123.001-01 |
| Радиоблок | 1 | ИВТЯ.416123.020 | ИВТЯ.416123.020-01 |
| Блок датчиков | 1 | ИВТЯ.411552.001 | ИВТЯ.411552.001 |
| Источник питания | 1 | ИВТЯ.563542.002 | ИВТЯ.563542.002 |
| Корпус | 1 | ИВТЯ.731143.023 | ИВТЯ.731143.023 |
| Крышка | 1 | ИВТЯ.731143.024 | ИВТЯ.731143.024 |
| Держатель | 1 | ИВТЯ.733112.001 | ИВТЯ.733112.001 |
| Шнур, L=0,75 м | 1 | ИВТЯ.746711.004 | ИВТЯ.746711.004 |
| Шнур, L=20 м | 1 | ИВТЯ.746711.002-01 | ИВТЯ.746711.002-01 |
| Шнур, L=1 м | 1 | ИВТЯ.746711.002 | ИВТЯ.746711.002 |
| Ящик | 1/30 | ИВТЯ.305642.044-04 | ИВТЯ.305642.044-04 |
| Паспорт | 1/30 | ИВТЯ.416123.001ПС | ИВТЯ.416123.001ПС |
| Упаковочный лист | 1/30 | ОП-1 | ОП-1 |
| Руководство по эксплуатации | 1/30 | ИВТЯ.416123.001РЭ | ИВТЯ.416123.001РЭ |
| Методика поверки | 1/30 | ИВТЯ.416123.001МП | ИВТЯ.416123.001МП |
осуществляется по документу ИВТЯ.416123.001МП «Радиозонд серии РЗМ-Ц. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ» 04.05.2016 г.
Основные средства поверки:
- Гигрометр Rotronic HygroLog NT, регистрационный номер 26379-10 диапазон измерения температуры воздуха от минус 70 до плюс 180 °С; диапазон измерения относительной влажности воздуха от 0 до 100 %; погрешность измерения температуры воздуха ±0,1 °С; погрешность измерения относительной влажности воздуха ±1 %.
Допускается применение средств поверки не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.547-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений влажности газов;
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры;
ИВТЯ.416123.001ТУ «Радиозонды серии РЗМ-Ц. Технические условия».
