| Номер в госреестре | 66094-16 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | 5600 |
| Изготовитель | Корпорация "Fluke Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

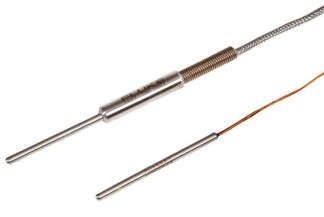

Термопреобразователи сопротивления серии 5600 моделей 5606, 5607, 5608, 5609, 6510, 5611 А, 5611Т, 5615, 5616, 5618В, 5622, 5624, 5626, 5627А, 5628, 5640, 5641, 5642, 5643, 5644, 5665 (далее - ТС) предназначены для измерений температуры жидких и газообразных сред.
Принцип действия ТС основан на явлении изменения электрического сопротивления металлов и полупроводников при изменении их температуры. Изменение электрического сопротивления определяется типом материала чувствительного элемента и изменением температуры.
Измерительным узлом является чувствительный элемент (ЧЭ), представляющий собой бифилярную намотку из платиновой проволоки в моделях 5606, 5607, 5608, 5609, 5615, 5616, 5618В, 5622, 5624, 5626, 5627А, 5628 или кристалл полупроводника в моделях 5610, 5611 А, 5611Т, 5640, 5641, 5642, 5643, 5644, 5665 и их модификациях. ЧЭ помещен в защитную арматуру Inconel™ 600 или нержавеющую сталь 316 SST.
Контакты ЧЭ при помощи соединительных проводов по четырехпроводной схеме выводятся на контактную головку. Модификации ТС серии 5600 различаются габаритными размерами погружаемой части, длиной соединительных проводов, и контактными головками.
Таблица 1 - Метрологические характеристики ТС 5600, моделей 5606, 5607, 5608, 5609
| Наименование характеристики | Значение характеристики | |||
| Модели | 5606 | 5607 | 5608 | 5609 |
| Диапазон измерений температуры, °С | от -200 до +160 | от 0 до +450 | от-200 до +500 | от -200 до +670 |
| Материал чувствительного элемента | платина | |||
| Номинальное сопротивление при 0 °С, Ом | 100 | |||
| Температурный коэффициент,^-1 | 0,00385 | 0,003925 | ||
| Допускаемое отклонение сопротивления при 0 °С, Ом, в пределах | ±0,1 | ±0,5 | ||
| Сопротивление изоляции при + 23 °С, МОм, не менее | 20 | 100 | 500 | |
| Нестабильность термометра при трехкратном циклическом изменении температуры от минимума до максимума, °С, в пределах | ±0,015 | ±0,015 | ±0,01 | |
| Нестабильность термометра после выдержки 100 ч при максимальной температуре эксплуатации, °С, в пределах | ±0,03 | |||
| Показатель тепловой инерции, с, не более | 12 | 9 | 9 | 12 |
| Схема соединений внутренних проводников | Четырехпроводная | |||
Таблица 2 - Основные технические характеристики ТС 5600, моделей 5606, 5607, 5608, 5609
| Наименование характеристики | Значение характеристики | |||
| Модели | 5606 | 5607 | 5608 | 5609 |
| Г абаритные размеры погружной (монтажной) части, мм, не более - длина - диаметр | 50 3,1 | 40 3,1 | 229 или 305 3,2 | 305, 381, 508, 300, 400, 500 6,0 или 6,35 |
| Длина подводящего провода, м | 2,4 | 1,8 | ||
| Масса, кг, не более | 0,06 | 0,1 | ||
| Допустимый температурный режим эксплуатации подводящих проводов, °С, не более | от 0 до +160 | от 0 до +450 | от -50 до 250 | |
| Наработка на метрологический отказ, ч | 5000 | |||
| Средний срок службы, лет | 10 | |||
| Модели | 5615 | 5616 | 5618B | 5622 |
| Диапазон измерений температуры, °С | от -200 до +420 | от-200 до +500 | от -200 до +350 | |
| Материал чувствительного элемента | платина | |||
| Номинальное сопротивление при 0 °С, Ом, не более | 100 | |||
| Температурный коэффициент,^-1 | 0,003925 | 0,003923 | 0,00385 | |
| Допускаемое отклонение сопротивления при 0 °С, Ом, в пределах | ±0,1 | ±0,5 | ±0,1 | |
| Сопротивление изоляции при + 23 °С, МОм, не менее | 1000 | 500 | 100 | |
| Нестабильность термометра при трехкратном циклическом изменении температуры от минимума до максимума, °С, в пределах | ±0,013 | ±0,010 | ±0,01 | |
| Нестабильность термометра после выдержки 100 ч при максимальной температуре эксплуатации, °С, в пределах | ±0,01 | ±0,1 | ±0,13 | |
| Показатель тепловой инерции, с, не более | 9 | 8 | 9 | от 0,4 до 10* |
| Схема соединений внутренних проводников | Четырехпроводная | |||
*- в зависимости от исполнения
Таблица 4 - Основные технические характеристики ТС 5600, моделей 5615, 5616, 5618B, 5622
| Наименование характеристики | Значение характеристики | |||
| Модели | 5615 | 5616 | 5618B | 5622 |
| Г абаритные размеры погружной (монтажной) части, мм, не более - длина - диаметр | 152, 229 или 305 4,76 или 6,35 | 298 6,35 | 152, 229 или 305 3,2 | 100 или 200 0,5, 1, 1,6, 3,2 |
| Длина подводящего провода, м | 1,8 | 2,0 | ||
| Масса, кг, не более | 0,1 | 0,08 | 0,06 | |
| Допустимый температурный режим эксплуатации подводящих проводов, °С, не более | от -50 до +200 | от -50 до +150 | от 0 до +80 | от 0 до +90 |
| Наработка на метрологический отказ, ч | 5000 | |||
| Средний срок службы, лет | 10 | |||
| Модели | 5624 | 5626 | 5628 | 5627А |
| Диапазон измерений температуры, °С | от 0 до +850 включительно, свыше +850,0 до +10001) | от -200 до +661 | от -200 до +420 | |
| Материал чувствительного элемента | платина | |||
| Номинальное сопротивление при 0 °С, Ом | 10 | 100 | 25,5 | 100 |
| Температурный коэффициент,^-1 | 0,003925 | не нормируется | 0,00385 | |
| Минимальное значение относительного сопротивления при температуре плавления галлия (WGa) | не нормируется | 1,11807 | не нормируется | |
| Допускаемое отклонение сопротивления при 0 °С, Ом, в пределах | ±0,1 | ±1,0 | ±0,5 | ±0,1 |
| Сопротивление изоляции при + 23 °С, МОм, не менее | 500 | 100 | 500 | 100 |
| Нестабильность термометра при трехкратном циклическом изменении температуры от минимума до максимума, °С, в пределах | ±0,005 | ±0,003 | ±0,002 | ±0,05 |
| Нестабильность термометра после выдержки 100 ч при максимальной температуре эксплуатации, °С, в пределах | ±0,01 | ±0,006 | ±0,006 | ±0,04 |
| Показатель тепловой инерции, с, не более | 12 | не нормируется | 4 | |
| Схема соединений внутренних проводников | четырехпроводная | |||
| Примечание:!) В модели 5624 индивидуальная градуировка до 1000 °С | ||||
Таблица 6 - Основные технические характеристики ТС 5600, моделей 5624, 5626, 5628, 5627А
| Наименование характеристики | Значение характеристики | |||
| Модели | 5624 | 5626 | 5628 | 5627А |
| Габаритные размеры погружной (монтажной) части, мм, не более | 152,4, 228,6 | |||
| - длина | 508 | 304,8, 381 или 508 | или 304,8 | |
| - диаметр | 6,35 | 6,35 | 4,75 или 6,35 | |
| Длина подводящего провода, м | 1,8 | |||
| Масса, кг, не более | 0,12 | 0,1 | ||
| Допустимый температурный режим эксплуатации подводящих проводов, (ручка), °С, не более | от 0 до +200 | от 0 до +80 | от 5 до +150 | |
| Наработка на метрологический отказ, ч | 5000 | |||
| Средний срок службы, лет | 10 | |||
Таблица 7 - Метрологические характеристики ТС 5600, моделей 5610, 5611 А, 5611Т, 5665
| Наименование характеристики | Значение характеристики | |||
| Модели | 5610 | 5611А | 5611Т | 5665 |
| Диапазон измерений температуры, °С | от 0 до +100 | |||
| Материал чувствительного элемента | оксиды никеля, кобальта и марганца | |||
| Номинальное сопротивление при + 25 °С, кОм | 10 | |||
| Сопротивление изоляции при + 23 °С, МОм, не менее | 100 | |||
| Нестабильность термометра за 1 год, °С, не более | ±0,01 | |||
| Показатель тепловой инерции, с, не более | 3 | 1,5 | 3 | 3 |
| Схема соединений внутренних проводников | Четырехпроводная | |||
Таблица 8 - Основные технические характеристики ТС 5600, моделей 5610, 5611 А, 5611Т, 5665
| Наименование характеристики | Значение характеристики | |||
| Модели | 5610 | 5611А | 5611Т | 5665 |
| Габаритные размеры погружной (монтажной) части, мм, не более - длина - диаметр | 152,4 или 228,6 3,2 | 25,4 1,5 | 28 3,2 | 76,3 3,2 |
| Длина подводящего провода, м | 1,8 | 6 | ||
| Масса, кг, не более | 0,06 | 0,06 | 0,1 | 0,1 |
| Допустимый температурный режим эксплуатации подводящих проводов, (ручка), °С, не более | от 0 до +100 | |||
| Наработка на метрологический отказ, ч | 5000 | |||
| Средний срок службы, лет | 10 | |||
| Диапазон измерений температуры, °С | от 0 до +60 | от 0 до +100 | ||
| Материал чувствительного элемента | оксиды никеля, кобальта и марганца | |||
| Номинальное сопротивление при + 25 °С, кОм | 4,4 | 5,0 | 4,0 | 7,5 |
| Сопротивление изоляции при + 23 °С, МОм, не менее | 500 | |||
| Нестабильность термометра за 1 год, °С, в пределах | ±0,005 | ±0,002 | ±0,005 | |
| Показатель тепловой инерции, с, не более | 8 | 4 | ||
| Схема соединений внутренних проводников | Четырехпроводная | |||
Таблица 10 - Основные технические характеристики ТС 5600, моделей 5640, 5641, 5642, 5643, 5644
| Наименование характеристики | Значение характеристики | ||||
| Модели | 5640 | 5641 | 5642 | 5643 | 5644 |
| Габаритные размеры погружной (монтажной) части, мм, не более | |||||
| - длина | 229 | 114 | 229 | 114 | 229 |
| - диаметр | 6,35 | 3,2 | 3,2 | 3,2 | 3,2 |
| Длина подводящего провода, м | 1,8 | ||||
| Масса, кг, не более | 0,1 | 0,08 | |||
| Допустимый температурный | |||||
| режим эксплуатации подводящих проводов, (ручка), °С, не более | от 0 до +60 | от 0 до +100 | |||
| Наработка на метрологический | 5000 | ||||
| отказ, ч | |||||
| Средний срок службы, лет | 10 | ||||
Условия эксплуатации:
- температура окружающего воздуха от 0 до +80 °С
- относительная влажность воздуха от 30 до 80%
наносят на титульный лист эксплуатационной документации типографическим способом.
Таблица 11
| Термопреобразователь сопротивления серии 5600 | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 2411-0126-2016 | 1 экз. |
| Футляр (кейс)* | 1 шт. |
* - поставляется по заказу
осуществляется по документу МП 2411-0126-2016 «Термопреобразователи сопротивления серии 5600. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 8 февраля 2016 г.
Основные средства поверки:
- Термометр сопротивления платиновый эталонный 1-го разряда, в соответствии с ГОСТ Р 51233-98;
- Прибор вторичный прецизионный серии 1590. Погрешность измерения отношения сопротивлений не хуже 1х 10-6;
- Термостат нулевой ТН-1М с ампулой тройной точки воды. Погрешность ±0,0002 °С.
- Сосуд Дьюара, заполненный жидким азотом. Диапазон температуры от -219 до -196 °С. Нестабильность не более ±0,003 °С;
- Ампулы реперных точек: ртути (Hg), погрешность ±0,2 мК; галлия (Ga), погрешность ±0,2 мК; индия (In), погрешность ±0,5 мК; олова (Sn), погрешность ±0,3 мК; цинка (Zn), по-грешность ±0,5 мК; алюминия (Al), погрешность ±5 мК; серебра (Ag), погрешность ±10 мК;
- Термостат жидкостный серии 7000 модель 7080 для диапазона температуры от минус 80 до 100 °С; Нестабильность не более ±0,003 °С;
- Термостат жидкостный серии 6000 модель 6050Н. Диапазон температуры от 45 до 550 °С. Нестабильность не более ±0,002 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке в виде наклейки.
отсутствуют.
ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Техническая документация корпорации «Fluke Corporation», США.
