| Номер в госреестре | 66096-16 |
| Наименование СИ | Преобразователи термоэлектрические платинородий-платиновые эталонные |
| Обозначение типа СИ | 5650 с термопарой типа S |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические платинородий-платиновые эталонные 5650 с термопарой типа S (далее термопреобразователи 5650) являются рабочим эталоном 1-ого разряда в соответствии с ГОСТ 8.558-2009 и предназначены для передачи размера единицы температуры в диапазоне от 300 до 1100 °С на воздухе или в нейтральной среде в лабораторных условиях.
Принцип работы термопреобразователя 5650 основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его рабочим (горячим) спаем и свободными (холодными) концами. Рабочий спай-место соединения термоэлектродов гальваническим способом, подлежащее воздействию температуры, которую необходимо измерить. Свободные концы-концы термопреобразователя, температура которых при измерении поддерживается постоянной.

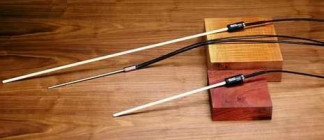

Термопреобразователь 5650 состоит из платинородий-платиновой термопары (тип S), помещенной в защитную двухканальную трубочку, выполненную из окиси алюминия (Al2O3), защитной арматуры, также выполненной из окиси алюминия и головы. Положительный термоэлектрод выполнен из платинородиевого сплава содержащего 10% родия (ПР-10), а отрицательный-из чистой платины (ПлТ).
В зависимости от выполнения свободных концов, термопреобразователи 5650 имеют разные исполнения. Термопреобразователи 5650, у которых свободные концы оформленные в виде кабеля, внутри которого каждый термоэлектрод изолирован друг от друга и заканчиваются оголенными проводами, имеют обозначение исполнений 5650-20 и 5650-25. Термопреобразователи 5650, у которых холодные концы укомплектованы медными удлинительными проводами, а место соединения оформлено в виде герметичной стальной оболочки, имеют обозначение исполнений 5650-20С и 5650-25С. Исполнения 5650-20 и 5650-20С отличаются от исполнений 5650-25 и 5650-25С длиной рабочей части.
На выходе из кабеля положительный термоэлектрод обозначен черным цветом, отрицательный-красным.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения характеристик для исполнений | |
| Исполнения 5650-20; 5650-20С | Исполнения 5650-20; 5650-20С | |
| Диапазон измерений температуры, °С | от +300 до +1100 | |
| Разряд по ГОСТ 8.558-2009 | 1 | |
| Тип термопары по ГОСТ 8.585-2001 | S | |
| Классификация по ГОСТ Р 52314-2005 | ППО | |
| Значения ТЭДС в реперных точках, мкВ | затвердевания цинка: 3447±14 затвердевания алюминия: 5860±17 затвердевания меди: 10574±30 | |
| Доверительная погрешность при температурах реперных точек, °С, не более | цинка: ±0,3 алюминия: ±0,4 меди: ±0,6 | |
| Расхождение значений ТЭДС (неоднородность) на глубине погружения 250 и 300 мм при температуре (1100±10) °С, мкВ, не более: | ±3 | |
| Нестабильность после отжига течение 3 ч при температуре (1100±20) °С в, мкВ, не более | ±3 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения характеристик для исполнений | |
| Исполнения 5650-20; 5650-20С | Исполнения 5650-25; 5650-25С | |
| Длина рабочей части, мм | 508 | 635 |
| Наружный диаметр рабочей части, мм | 6,35 | |
| Масса, кг, не более | 1,0 | |
| Материал защитной арматуры | оксид алюминия (Al2O3) | |
| Материал защитной арматуры холодных концов | _ | нержавеющая сталь |
| Средний срок службы, лет | 6 | |
| Средняя наработка на метрологический отказ при доверительной вероятности 0,95, ч | 5000 | |
| Условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % атмосферное давление, кПа | от +15 до +30 от 30 до 80 от 84,0 до 106,7 | |
наносится на эксплуатационную документацию типографским способом.
| Таблица 3 - Комплектность средств изме | рений | |
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | в соответствии с заказом | 1 шт. |
| Футляр | 1 шт. | |
| Паспорт | 1 экз. | |
| Свидетельство | 1 экз. | |
осуществляется по ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
Основные средства поверки:
Государственный вторичный эталон единицы температуры ГВЭТ 34-29-2009 в диапазоне от минус 189,3442 °С до плюс 1768,2 °С по ГОСТ 8.558-2009, регистрационный номер в Федеральном информационном фонде № 2.1.ZZB.0029.2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей термоэлектрических платинородий-платиновых эталонных 5650 с термопарой типа S с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим платинородий-платиновым эталонным 5650 с термопарой типа S
ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
ГОСТ Р 52314-2005 «Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования»;
ГОСТ Р 8.611-2005 «ГСИ. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2 и 3-го разрядов. Методика поверки».
