ИК-фурье микроскопы Nicolet iN10 и Nicolet iN10MX, 66097-16

Назначение

ИК-фурье микроскопы моделей Nicolet iN10 и Nicolet iN10MX (далее по тексту -приборы) предназначены для измерения содержания различных органических и неорганических веществ в твердых, жидких и газообразных образцах, продуктах питания, почвах, волокнах, полимерах, нефтепродуктах, фармацевтических препаратах и т.д. по спектрам поглощения в инфракрасной области спектра в соответствии с аттестованными и стандартизованными методами (методиками) измерений.

Описание

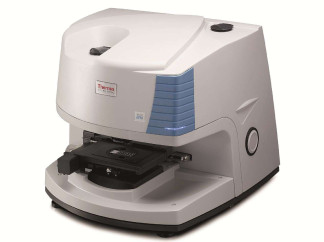

Прибор представляет собой стационарный автоматизированный настольный прибор, состоящий из микроскопа инфракрасного диапазона с зеркальной оптикой и интегрированного инфракрасного фурье-спектрометра. Принцип действия приборов основан на том, что при движении одного из зеркал интерферометра происходит изменение разности хода между интерферирующими лучами; контроль положения и скорости движения зеркала интерферометра осуществляется с использованием встроенного вспомогательного маломощного лазера. Регистрируемый световой поток на выходе интерферометра (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов над интерферограммой (обратное преобразование Фурье).

Модулированный луч, сформированный интерферометром фурье-спектрометра, выводится в освещающую часть микроскопа через согласующую зеркальную оптику, включающую прямоугольную поворотную диафрагму, контролируемую компьютером и дающую возможность выделения микрообласти, подлежащей исследованию, причем визуальное изображение диафрагмы накладывается на видимое изображение объекта исследования. Возможна установка дополнительного поляризатора для исследования молекулярно-ориентированных проб.

Микроскопы моделей Nicolet iN10, Nicolet iN10MX - семейство унифицированных по основным блокам (источник излучения, интерферометр, детектор) приборов. Обе модели имеют быстросменный источник излучения на основе карбида кремния и предусматривают замену источника излучения непосредственно оператором, без привлечения сервисной службы фирмы-изготовителя; заменяемые детали не требуют и не имеют возможности юстировки. Обе модели имеют регенерируемый осушитель внутреннего объема прибора в металлических пеналах и индикатор влажности, доступный без открывания корпуса. Все модели также имеют развитую встроенную систему самодиагностики и информирования оператора о техническом состоянии прибора через управляющую программу. Индикатор на корпусе прибора служит для обозначения процесса самодиагностики и прогрева при включении, а также для индикации рабочего состояния микроскопа.

Обе модели укомплектованы зеркальным объективом и конденсором 15х и предназначены для анализа микрообразцов и автоматического картирования поверхности пробы с минимальным шагом перемещения столика 1 мкм в исследовательских лабораториях и отделах контроля качества различного профиля с целью идентификации и химического анализа. Приборы имеют возможность работы на отражение или на пропускание, помимо этого могут дополнительно комплектоваться съемным устройством для работы в режиме нарушенного полного внутреннего отражения (с рабочими кристаллами из германия или алмаза и электронным датчиком контакта с поверхностью пробы).

Возможно подключение к микроскопам внешнего кюветного отделения iZ10 для макрообразцов (таблеток KBr, пленок полимеров, жидкостных и газовых кювет и пр.) при помощи вывода луча на правую сторону прибора автоматически переключаемым зеркалом. При этом появляется возможность анализа макрообразцов с применением стандартных приставок (НПВО, диффузного и зеркального отражения, сопряжения с прибором для термогравиметрического анализа и т.д), а также использования более высокого спектрального разрешения (за счет меньшего углового расхождения оптических пучков).

Микроскопы имеют встроенную видеокамеру с разрешением 1024*768 точек, с одновременным наблюдением пробы и регистрацией спектра. При работе в поле зрения может быть выведено изображение прямоугольной программно-управляемой апертуры, ограничивающей поле исследования.

Модель Nicolet iN10 имеет детектор, не требующий охлаждения жидким азотом (DLaTGS), но может быть дополнительно укомплектована высокочувствительным детектором с охлаждением жидким азотом (MCT-A) и минимальным временем работы без дозаправки 16 часов. Эта модель может также комплектоваться электронным модулем для повышения быстродействия при картировании за счет перемещения предметного столика при обратном движении зеркала интерферометра, а также полностью достраиваться до старшей модели (Nicolet iN10MX) с установкой 3-х детекторов.

Модель Nicolet iN10MX отличается наличием модуля для повышения быстродействия при картировании, а также возможностью установки матричного (линейного) охлаждаемого азотом МСТ детектора с целью дальнейшего повышения быстродействия. При установке матричного детектора возможно применение оптики с переменным фокусным расстоянием для изменения масштаба изображения пробы на детекторе в пределах от 6,25 до 50 мкм на чувствительный элемент.

Микроскопы могут комплектоваться ручным либо моторизованным программноуправляемым предметным столиком, обеспечивающим перемещение пробы в пределах 130*70 мм при максимальной высоте пробы 20 мм. В зависимости от комплектации прибора с моторизованным столиком обеспечивается скорость перемещения столика в пределах
