| Номер в госреестре | 66099-16 |
| Наименование СИ | Системы оптические измерительные |
| Обозначение типа СИ | MTS-6000A, MTS-6000AV2, MTS-8000E с модулями OSA-110R, OSA-500RS |
| Изготовитель | Компания "Viavi Solutions Deutschland GmbH", Германия |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы оптические измерительные MTS-6000A, MTS-6000AV2, MTS-8000E с модулями 0SA-110R, 0SA-500RS (далее по тексту - системы) предназначены для измерений длины волны и уровня средней мощности оптического излучения, а также проведения анализа оптического спектра в волоконно-оптических системах передачи информации со спектральным уплотнением каналов (WDM-системах).
Принцип действия системы основан на выделении спектральных составляющих оптического излучения, поступающего на вход монохроматора для фильтрации каналов WDM-систем с высоким оптическим разрешением и точным выбором соответствующих длин волн и последующей обработки полученной информации для воспроизведения на экране.
Система представляет собой прибор, состоящий из базового блока, выполненного в трех модификациях MTS-6000A, MTS-6000AV2, MTS-8000E, каждая из которых может комплектоваться сменным измерительным модулем спектрального анализатора OSA-110R. Модуль OSA-110R устанавливается в специальный держатель, установленный на базовом блоке и крепится при помощи установочных винтов. Измерительный модуль спектрального анализатора 0SA-500RS используется только с базовым блоком модификации MTS-8000E, устанавливается в специальный держатель и фиксируется на задней панели базового блока при помощи специального ключа.

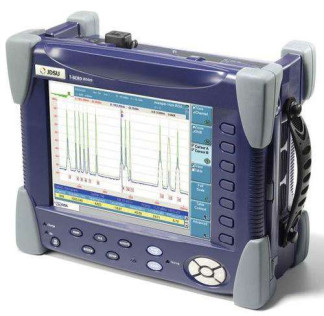

Конструктивно система выполнена в прямоугольном корпусе в виде переносного прибора. На лицевой панели системы расположены кнопки управления и цветной сенсорный дисплей.
Модели различаются модификациями базового блока MTS-6000A, MTS-6000AV2, которые более компактны по сравнению с MTS-8000E, а также наличием различных сервисных функций в прилагаемом меню.
Программное обеспечение (далее по тексту - ПО), входящее в состав систем, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерений. ПО разделено на две части.
Метрологически значимая часть ПО прошита в памяти микроконтроллера прибора. Интерфейсная часть ПО запускается на приборе и служит для отображения, обработки и сохранения результатов измерений.
ПО защищено от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «МТБ-6000А» Base6k-13454-Win32 «МТБ-6000АУ2» Base6kv2-13451-Win32 «МТ8-8000Е» Base8k-13455-Win32 |
| Номер версии (идентификационный номер) ПО | У9.00 |
| Цифровой идентификатор ПО | F7EA4409 C563DB05 4EE4FE89 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| модуль 0SA-110R | модуль 0SA-500RS | |
| Диапазон измерений длины волны, нм | от 1520 до 1565 | от 1520 до 1565 |
| Пределы допускаемой абсолютной погрешности измерений длины волны, нм (при температуре 23 оС) | ±0,05 | ±0,01 |
| Разрешение по шкале длин волн, нм | 0,001 | 0,001 |
| Диапазон отображаемых значений длины волны, 1) нм 7 | от 1260 до 1650 | от 1250 до 1650 |
| Динамический диапазон измерений уровня средней мощности оптического излучения, дБм 2) | от -60 до +15 | от -70 до +23 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения, дБ (в диапазоне температур от 18 до 23 оС, на длине волны 1550 нм и уровне входной мощности -10 дБм) | ±0,6 | ±0,5 |
| 1) справочное значение; 2) (дБм) обозначает (дБ) относительно 1 мВт | ||
Таблица 3 - Основные технические характеристики
| Электропитание осуществляется: - модификации МТS-6000А, МТS-6000АV2 от Li-Ion батареи напряжением, В - модификации МТS-8000Е - от двух Li-Ion батарей напряжением, В - от сети переменного тока через блок питания (сетевой адаптер) напряжением, В частотой, Гц |
19 24 220±22 50±0,5 |
| Габаритные размеры (высотахширинахглубина), мм, не более | |
| - модификация МТS-6000А | 285х193х95 |
| - модификация МТS-6000АV2 | 290х188х97 |
| - модификация МТS-8000Е | 326х267х93 |
| Масса, кг, не более | |
| - модификации МТS-6000А, МТS-6000АV2 с оптическим модулем | |
| и батареей | 3,5 |
| - модификация МТS-8000Е с оптическим модулем и двумя бата | |
| реями | 4,3 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | от +5 до +40 |
| Относительная влажность воздуха, % (без конденсации) | от 0 до 95 |
наносится на титульный лист Руководства по эксплуатации печатным способом и в виде наклейки на заднюю панель корпуса системы методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество, шт. |
| Базовый блок МТS-6000А, МТS-6000АV2, МТS-8000Е* | 1 |
| Модуль спектрального анализатора OSA-110R, OSA-500RS ** | 1 |
| Сетевой адаптер | 1 |
| Руководство по эксплуатации | 1 |
| Сумка для переноски | 1 |
| * Модификация указывается при заказе ** Модель указывается при заказе | |
осуществляется по документу Р 50.2.069-2009 «ГСИ. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1 Государственный рабочий эталон единицы длины волны для волоконнооптических систем передачи информации в диапазоне воспроизведения от 600 до 1650 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
Диапазон воспроизведения единицы длины волны: от 600 до 1650 нм.
Относительная погрешность определения длин волн линий поглощения: 210-6; Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0024.2015.
2 Государственный рабочий эталон единицы с-6редней мощности непрерывного и импульсного оптического излучения в диапазоне от 10- до 1 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Основные метрологические характеристики:
- диапазон измерений средней мощности непрерывного и импульсного оптического излучения: от 10-6 до 1 Вт;
- диапазон длин волн исследуемого излучения: от 500 до 1700 нм;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки (633, 850, 1310, 1550 нм): ±3 %;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в спектральном диапазоне: от 500 до 600 нм включительно ±8 %; свыше 600 до 1000 нм включительно ±6,5 %; свыше 1000 до 1200 нм включительно ±8 %; свыше 1200 до 1650 нм включительно ±6,5 %; свыше 1650 до 1700 нм включительно ±8 %.
Регистрационный номер в Федеральном информационном фонде: 3.1.ZZA.0029.2015 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на заднюю панель базового блока системы.
приведены в эксплуатационном документе.
ГОСТ 8.585-2013 ГСИ. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Р 50.2.069-2009 ГСИ. Спектроанализаторы оптические в волоконно-оптических системах передачи информации. Методика поверки
