| Номер в госреестре | 66102-16 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | SJ-8000, SJ-8100 |
| Изготовитель | "Sungjin Geotec Co., Ltd.", Корея |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления SJ-8000, SJ-8100 (далее - датчики) предназначены для непрерывных измерений избыточного давления.
Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле. В датчиках изменение величины измеряемого давления приводит к изменению временных характеристик выходного электрического сигнала. При изменении давления, действующего на мембрану датчика, изменяется сила натяжения струны. Частота колебаний струны пропорциональна измеряемому давлению.
Конструктивно струнный датчик состоит из герметичного корпуса цилиндрической формы, в котором размешены: ферромагнитная струна; электромагнитные возбудитель и приемник колебаний; электрический модуль. Одним концом струна жестко закреплена на корпусе, а другим концом соединена с первичным преобразователем - металлической мембраной. Возбудитель колебаний - электромагнит жёстко закреплен вокруг струны в корпусе датчика. Электромагнитный приемник колебаний, также жестко закреплен в корпусе датчика. В корпусе размещается электронная схема первичного усилителя - преобразователя выходного электрического сигнала. Через штуцер, размещенный на внешней стороне корпуса, обеспечивается герметичность соединения выводного кабеля.
Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.

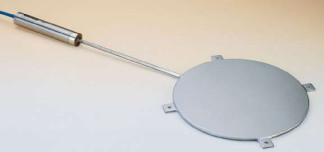

Датчики выпускаются в следующих модификациях: SJ-8000, SJ-8100, которые отличаются способом монтажа во внешнюю измерительную схему.
Датчики SJ-8000 предназначены для измерений давления в земляных засыпках и насыпях, а датчики SJ-8100 предназначены для измерений контактных давлений грунта на поверхность бетона или металлоконструкций.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений давления, кПа | от 0 до 70 |
| от 0 до 170 | |
| от 0 до 350 | |
| от 0 до 700 | |
| от 0 до 1000 | |
| от 0 до 2000 | |
| от 0 до 3000 | |
| от 0 до 5000 | |
| от 0 до 7000 | |
| Пределы допускаемой приведенной к | |
| полному диапазону измерений погрешности | ±1 |
| измерений давления, % |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| Модификация | SJ-8000 | SJ-8100 |
| Диапазон выходного сигнала, Гц | от 1600 до 3000 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -30 до +80 | |
| Г абаритные размеры (ДлинахШирина), мм, не более | 560x228 | 151x150 |
| Масса, кг, не более | 4 | |
наносится на корпус датчиков наклейкой и на титульный лист руководства по эксплуатации методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления | SJ-8000 SJ-8100 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. (на партию) |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 40-16 | 1 экз. (на партию) |
осуществляется по документу МП АПМ 40-16 «Датчики давления SJ-8000, SJ-8100 . Методика поверки», утверждённому ООО «Автопрогресс-М» «15» сентября 2016 г.
Основные средства поверки:
- манометры грузопоршневые МП-2,5, МП-6, МП-600, 2 разряда;
- задатчики давления Воздух-1600, Воздух-4000 (рег. № 12143-04);
- регистраторы данных портативные VWANALYZER.
Допускается применять не указанные в перечне средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа Техническая документация «Sungjin Geotec Co., Ltd.», Республика Корея
| Зарегистрировано поверок | 47 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
