| Номер в госреестре | 66104-16 |
| Наименование СИ | Измеритель теплопроводности |
| Обозначение типа СИ | FOX 200 |
| Изготовитель | "LaserComp, Inc.", США |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измеритель теплопроводности FOX 200 (далее измеритель) предназначен для измерения теплопроводности строительных и теплоизоляционных материалов при стационарном тепловом режиме.
Принцип работы измерителя основан на создании стационарного теплового потока, проходящего через плоский образец определенной толщины перпендикулярно к его лицевым граням, измерении толщины образца, плотности теплового потока и температуры противоположных лицевых граней.

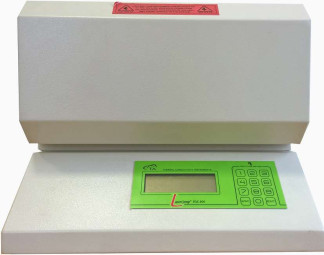

Измеритель состоит из камеры и основания с дисплеем и модулем клавиатуры.
Образец помещают между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрированно по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.
Измеритель функционирует под управлением встроенного специального программного обеспечения (ПО), которое является неотъемлемой его частью и предназначено для сбора, обработки и представления измерительной информации. Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| 1 | 2 |
| Идентификационное наименование ПО | LASERCOMP FOX200 |
| Номер версии (идентификационный номер) ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений теплопроводности, Вт/(м^К) (при температуре °С) | от 0,02 до 0,2 (от -7,5 до +62,5) |
| Пределы допускаемой относительной погрешности измерения теплопроводности, % | ±5 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение характеристики |
| Напряжение питания переменного тока, В; частота, Гц | 230(115); 50(60) |
| Потребляемая мощность, В • А, не более | 720 |
| Габаритные размеры образца, мм, не более: высота ширина длина | от 20 до 51 100; 203 100; 203 |
| Г абаритные размеры, (высота, ширина, длина), мм, не более | 470, 315, 470 |
| Масса, кг, не более | 18 |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон атмосферного давления, кПа диапазон относительной влажности воздуха, % | от +15 до +25 от 84 до 106,7 от 30 до 80 |
| Средний срок службы прибора, лет | 10 |
наносят на титульный лист руководства по эксплуатации типографским способом и на корпус прибора любым способом, обеспечивающим сохранность знака утверждения типа в течение всего срока службы измерителя.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Измеритель теплопроводности | FOX 200 | 1 |
| Кабель питания | 1 | |
| Кабель для подсоединения с принтером | 1 | |
| Шланг для воды | 1 | |
| Продувочный газопровод | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки МП-2413-0044-2016 | МП-2413-0044-2016 | 1 |
осуществляется по документу МП-2413-0044-2016 «Измеритель теплопроводности FOX 200. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30.09.2016 г. Основные средства при поверке:
- рабочие эталоны теплопроводности по ГОСТ 8.140-2009, диапазон от 0,02 до 0,2 Вт/(м^К) границы относительной погрешности ±3%.
- государственный рабочий эталон единицы теплопроводности №3.1.ZZB/0112/2014, границы относительной погрешности ±3%,
Допускается применение аналогичных средств измерений, обеспечивающих выполнение измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(мК) при температуре от 90 до 1100 К.
Техническая документация фирмы-изготовителя.
