| Номер в госреестре | 66105-21 |
| Наименование СИ | Термометры электронные |
| Обозначение типа СИ | ТГО-2МП |
| Изготовитель | Общество с ограниченной ответственностью "Электронно-информационное приборостроение" (ООО "ЭЛИПС"), Новосибирская область, Новосибирский район, поселок городского типа Краснообск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры электронные ТГО-2МП предназначены для измерения температуры и относительной влажности воздушно-газовой среды на поверхности и в подземных выработках угольных шахт, опасных по газу (метан) и угольной пыли.
Принцип действия термометра электронного ТГО-2МП при измерении температуры основан на измерении сопротивления чувствительного элемента датчика, пропорционального измеряемой температуре, преобразовании этого сопротивления в цифровой код и в значение температуры, в соответствии с индивидуальной статической характеристикой, заносимой в память контроллера термометра при его градуировке в процессе изготовления.
Принцип действия термометра электронного ТГО-2МП при измерении относительной влажности основан на зависимости диэлектрической проницаемости влагочувствительного слоя, от количества сорбированной влаги (ёмкостный принцип измерения).
Термометр электронный ТГО-2МП состоит из электронного блока со сменной батареей питания с размещенным на нем датчиком влажности и разъемом для подключения датчика температуры непосредственно или через телескопический удлинитель. Телескопический удлинитель служит для обеспечения возможности измерений температуры среды, превышающей рабочую температуру электронного блока термометра.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на поле, указанной на рисунке 1. Конструкцией электронного блока предусмотрена возможность нанесения клейма, ограничивающего доступ к внутреннему монтажу без его нарушения.

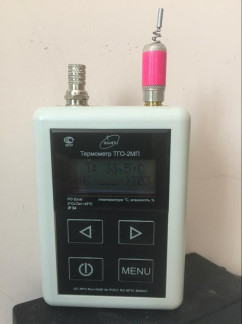

Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения заводского номера, знака утверждения типа, знака поверки и место пломбирования представлен на рисунке 1.
Термометр электронный ТГО-2МП функционирует под управлением встроенного программного обеспечения (ПО), размещенного в недоступной для считывания и модификации памяти программ управляющего микроконтроллера.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Shaxta.hex |
| Номер версии (идентификационный номер ПО) | 1.0 |
| Цифровой идентификатор ПО | 0xDF2A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Идентификация ПО осуществляется однократно в процессе выпуска термометров электронных ТГО-2МП из производства путем контроля хэш-функции CRC16 для двоичного файла программы перед ее записью в память программ микроконтроллера с последующей установкой бита блокировки памяти программ от считывания и модификации.
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 1. Общий вид термометра электронного ТГО-2МП, обозначение мест нанесения знака утверждения типа, знака поверки и место пломбирования
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измеряемых температур: - с датчиком температуры, подключенным непосредственно к разъему на электронном блоке, °С - с датчиком температуры, подключенным через удлинитель телескопический, °С | от 0 до 45 от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±0,5 |
| Номинальная цена единицы младшего разряда температурной шкалы, °С | 0,1 |
| Диапазон измерения относительной влажности среды воздушно-газовой среды, % | от 10,0 до 98,0 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности, % в диапазоне: - от 10 до 90 % - от 90 до 98 % | ±3,0 ±4,5 |
| Номинальная цена единицы младшего разряда при измерении влажности, % | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ток потребления при номинальном напряжении источника питания, мА, не более: - без подсветки индикатора - с подсветкой индикатора | 10 50 |
| Время установления рабочего режима после включения, с, не более | 20 |
| время хранения записанных в память результатов измерения, ч, не менее | 24 |
| Время измерения параметров среды с момента помещения датчиков в точку измерения, мин, не более: - температуры воздушно-газовой среды - относительной влажности воздушно-газовой среды | 2 3 |
| Время работы от неиспользованных алкалиновых батарей типа LR6, ч, не менее: | 150 |
| Масса термометра, кг, не более: - без чехла - с чехлом | 0,2 0,3 |
| Масса телескопического удлинителя, кг, не более: | 0,15 |
| Габаритные размеры датчика температуры, мм: - диаметр - длина | 2,5±0,5 10±5 |
| Длина телескопического удлинителя вместе с ручкой в собранном состоянии, мм, не более: | 270 |
| Длина телескопического удлинителя вместе с ручкой в развернутом состоянии, мм, не менее: | 750 |
| Длина кабеля от разъёма до ручки телескопического удлинителя, мм, не менее: | 2300 |
| Габаритные размеры электронного блока термометра, мм, не более: | 140х75х27 |
| Степень защиты термометра от проникновения внешних предметов и воды по ГОСТ 14254-96 | IP 54 |
| Номинальное напряжение питания от двух встроенных батарей типа LR(AA), В | 3 |
| Рабочие условия применения: - температура окружающего воздуха,°С - относительная влажность воздуха, % - атмосферное давление, кПа | от 0 до 45 до 98 от 84 до120 |
| Маркировка взрывозащиты | PO Ex ia I |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 5 |
| Среднее время восстановления, ч, не более | 8 |
наносится на лицевую панель электронного блока термометра электронного ТГО-2МП методом ультрафиолетовой печати и на титульный лист руководства по эксплуатации типографским способом.
Лист № 4
Всего листов 6
Таблица 4 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр электронный ТГО-2МП | 307.00.000 | 1 |
| Датчик температуры | 307.00.060 | 1 |
| Удлинитель телескопический | 307.00.050 | 1 |
| Чехол из натуральной кожи | 307.01.040 | 1 |
| Элементы питания | LR6 (АА) | 2 |
| Термометр электронный ТГО-2МП. Руководство по эксплуатации. | 307.00.000 РЭ | 1 |
| Сертификат соответствия требованиям ТР ТС 012/2011 (копия]) | 1 |
приведены в документе «Термометры электронные ТГО-2МП. Руководство по эксплуатации» раздел 1 «Описание и работа», раздел 2 «Использование по назначению»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов
ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
