| Номер в госреестре | 66107-16 |
| Наименование СИ | Комплексы технических средств многофункциональные |
| Обозначение типа СИ | КТСМ-02 |
| Изготовитель | ООО "Инфотэкс Автоматика Телемеханика", г.Екатеринбург |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы технических средств многофункциональные КТСМ-02 (далее - комплексы) предназначены для измерения разности температуры элементов железнодорожного подвижного состава и температуры окружающего воздуха.
Принцип действия комплексов основан на измерении плотности теплового (инфракрасного) излучения буксовых узлов и других элементов железнодорожного подвижного состава, преобразовании в разность температуры элементов железнодорожного подвижного состава и температуры окружающего воздуха и передачи сигнала соответствующего измеренной разности температуры в систему контроля температуры буксовых узлов.

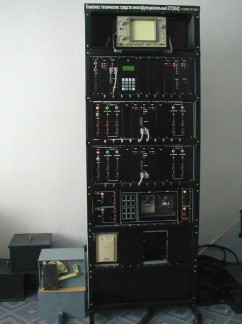

Комплексы состоят из постового и напольного оборудования.
К постовому оборудованию относятся:
- блок управления напольными камерами БУНК;
- блок периферийного контроллера ПК-05;
- блок силовой коммутационный БСК-1;
- датчик температуры наружного воздуха ДТНВ.
К напольному оборудованию относятся:
- камера КНМ-05;
- кабель и соединительные коробки.
В зависимости от расположения приёмника инфракрасного излучения на месте эксплуатации комплексы имеют следующие исполнения:
- КТСМ-02Б - камеры КНМ-05 сориентированы на низ корпуса буксового узла;
- КТСМ-02Т - камеры КНМ-05 сориентированы на ступицу колеса;
- КТСМ-02Л - камеры КНМ-05 сориентированы на смотровую крышку буксового узла.
В камере КНМ-05 расположен приёмник инфракрасного излучения, реагирующий на резкое изменение температуры элементов подвижного состава. Для исключения влияния солнечного излучения на приёмник может устанавливаться защитный светофильтр. Программное обеспечение и аппаратные средства камеры КНМ-05 формируют значение изменения плотности излучения и передают по последовательному интерфейсу в блок БУНК.
Датчик ДТНВ измеряет температуру окружающего воздуха.
Программное обеспечение блока БУНК по значениям плотности излучения и температуры окружающего воздуха вычисляет разность температуры элементов железнодорожного подвижного состава.
Измеренное значение разности температуры по интерфейсу CAN передаётся в блок ПК-05 для отображения.
Измерительная информация одновременно передаётся по интерфейсу связи на верхний уровень системы контроля.
В комплексах применяется встроенное программное обеспечение (ПО). ПО разделено на метрологически значимую и метрологически не значимую части.
Идентификационные данные метрологически значимой части программного обеспечения используемого в комплексах приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения комплексов
| Идентификационные данные (признаки) | |
| Идентификационное наименование ПО | cam39 90.hex pksb V2 94 m1 0.bin |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Уровень защиты программного обеспечения комплексов от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики комплексов
| Наименование характеристики | Значение |
| Диапазон измерений разности температуры,°С: - при температуре окружающего воздуха Шв от - 50 до + 30 °С включ. - при температуре окружающего воздуха Шв св. + 30 до + 55 °С | от 10 до 80 от 10 до 110-^ов) |
| Пределы допускаемой абсолютной погрешности измерения разности температуры,^ | ±4 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, В А, не более | 820 |
| Условия эксплуатации: - атмосферное давление, кПа - относительная влажность при температуре +25 °С, %, не более - температура окружающего воздуха постового оборудования, °С - температура окружающего воздуха напольного оборудования, °С | от 84 до 106,7 98 от +15 до +35 от - 50 до + 55 |
| Средняя наработка на отказ, ч | 45000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист формуляра комплексов типографским способом, а также на лицевую панель комплексов методом трафаретной печати или в виде наклейки.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол-во |
| Комплекс технических средств многофункциональный КТСМ-02 | ИН7.410.000 | 1 шт. |
| Руководство по эксплуатации | ИН7.410.050 РЭ | 1 экз. |
| Формуляр | ИН7.410.050 ФО | 1 экз. |
| Методика поверки | МП 94-221-2015 | 1 экз. |
| Ведомость эксплуатационных документов | ИН7.410.000 ВЭ | 1 экз. |
| Комплект ЗИП согласно ведомости | ИН7.410.000 ЗИ | 1 шт. |
осуществляется по документу МП 94-221-2015 «Комплексы технических средств многофункциональные КТСМ-02. Методика поверки», утвержденному ФГУП «УНИИМ» в ноябре 2016 г. Основное средство поверки:
- эталон единицы температуры 2 разряда по ГОСТ 8.558-2009 часть 3 (калибратор температуры портативный КТП-1) в диапазоне значений разности температуры от 10 до 80 °С, № 3.6.ИАТ.0001.2016.
Допускается применение аналогичного средства поверки, обеспечивающего определение метрологических характеристик комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке комплекса.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 32.146-2000 Аппаратура железнодорожной автоматики, телемеханики и связи. Общие технические условия.
ТУ 3185-025-59282442-2014 Комплексы технических средств многофункциональные КТСМ-02. Технические условия.
