| Номер в госреестре | 66109-16 |
| Наименование СИ | Рефрактометры лабораторные цифровые |
| Обозначение типа СИ | LR мод. LR01, LR02 |
| Изготовитель | "Maselli Misure s.p.a.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры лабораторные цифровые LR модификаций LR01, LR02 предназначены для измерения показателей преломления органических жидкостей, неорганических кислот, технических масел, водных растворов химических веществ в лабораторных условиях.

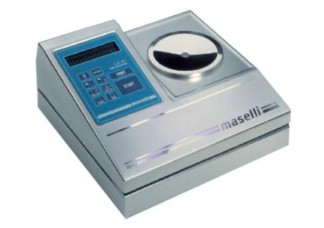

Рефрактометры лабораторные цифровые LR модификаций LR01, LR02 (далее рефрактометры) представляют собой автоматизированный измерительный прибор, состоящий из оптической системы с измерительной призмой и микропроцессора с системой регистрации.
Принцип действия основан на физическом явлении полного внутреннего отражения и преломления света на границе раздела двух сред с различными показателями преломления (измерительная призма - исследуемое вещество) и определении критического угла, при котором падающий на границу раздела двух сред луч света, преломляется и выходит параллельно поверхности измерительной призмы. Пучок света от источника излучения, сформированный оптическим конденсором и входной линзой, преломляется и отражается внутри измерительной призмы и попадает на границу раздела измерительной призмы с исследуемым веществом. Часть лучей, угол падения которых на границу раздела больше критического угла, полностью отражаются от внутренней поверхности призмы и формируют, светлую часть изображения на фотоприемнике. Другая часть лучей, угол падения которых меньше критического, частично преломляются и проходят в вещество, частично отражаются от границы раздела, и формируют темную часть изображения на фотоприемнике. В результате на фотоприемнике наблюдается граница «свет-тень», соответствующая критическому углу выхода лучей из измерительной призмы. Положение границы «свет-тень» в плоскости фотоприемника зависит от соотношения показателей преломления материала измерительной призмы и исследуемого вещества, а также длины волны источника излучения. Поскольку оптические характеристики материала призмы и длина волны источника излучения постоянны, то по положению границы раздела «свет-тень» в плоскости фотоприемника можно однозначно определить показатель преломления исследуемого вещества. В качестве источника излучения используется светодиод с максимумом интенсивности на длине волны 590 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.
Рефрактометры поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе и передачу по интерфейсам связи. ПО прошито в память микропроцессора и защищено паролем.
Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Maselli |
| Номер версии (идентификационный номер) ПО LR01 | L01.xx.xxx |
| LR02 | L02.xx.xxx |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Наименование характеристик | Значения характеристик | |
| Модификация LR01 | Модификация LR02 | |
| Рабочая длина волны, нм | 590 | |
| Диапазон измерений показателя преломления nD | от 1,3330 до 1,5177 | от 1,3330 до 1,5318 |
| Пределы допускаемой погрешности измерений показателя преломления в диапазоне значений показателя преломления от 1,3330 до 1,5177 | ±0,00005 | - |
| Пределы допускаемой погрешности измерений показателя преломления в диапазоне значений показателя преломления от 1,3330 до 1,3811 включ. | - | ±0,00007 |
| Пределы допускаемой погрешности измерений показателя преломления в диапазоне значений показателя преломления св. 1,3811 до 1,5318 | - | ±0,00014 |
| Диапазон автоматической температурной о/~' компенсации, С | от 5 до 45 | |
| Напряжение питания от сети переменного тока частотой 50/60 Гц, В | 115±10%; 230±10% | |
| Напряжение питания от сети постоянного тока, В | - | 1,5 |
| Температура окружающего воздуха, оС | от 5 до 45 | |
| Относительная влажность, % | от 5 до 95 | |
| Размеры (ширина х высота х глубина), мм | 262 х 125 х 261 | 164 х 149,5 х295 |
| Масса, кг | 4,8 | 6 |
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает: рефрактометр, методика поверки, руководство по эксплуатации.
осуществляется по документу МП 66109-16 «Рефрактометры лабораторные цифровые LR модификаций LR01, LR02 фирмы «Maselli Misure S.p.A., Италия. Методика поверки», утвержденному АО «НИЦПВ» 28.09.2016 г.
Основные средства поверки:
- ГСО 8123-2002. Государственные стандартные образцы показателя преломления жидкостей;
- набор жидких мер показателя преломления РЖЭ-1 (Госреестр №24513-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых рефрактометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
1 ГОСТ 8.583-2010 «Государственная поверочная схема для средств измерений показателей преломления твердых, жидких и газообразных веществ»
2 Техническая документация фирмы «Maselli Misure S.p.A.», Италия.
| Зарегистрировано поверок | 20 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
