| Номер в госреестре | 66111-16 |
| Наименование СИ | Рефрактометры цифровые для анализа в потоке |
| Обозначение типа СИ | UR24, UR-X1 |
| Изготовитель | "Maselli Misure s.p.a.", Италия |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры цифровые для анализа в потоке UR24, UR-X1 предназначены для измерения показателей преломления органических жидкостей, неорганических кислот, технических масел, водных растворов химических веществ в промышленных технологических процессах в поточном режиме.

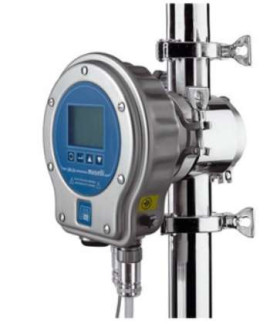

Рефрактометры цифровые для анализа в потоке UR24, UR-X1 (далее рефрактометры) представляют собой автоматизированные измерительные приборы, состоящие из оптической системы с измерительной призмой и микропроцессора с системой регистрации.
Принцип действия основан на физическом явлении полного внутреннего отражения и преломления света на границе раздела двух сред с различными показателями преломления (измерительная призма - исследуемое вещество) и определении критического угла, при котором падающий на границу раздела двух сред луч света, преломляется и выходит параллельно поверхности измерительной призмы. Пучок света от источника излучения, сформированный оптическим конденсором и входной линзой, преломляется и отражается внутри измерительной призмы и попадает на границу раздела измерительной призмы с исследуемым веществом. Часть лучей, угол падения которых на границу раздела больше критического угла, полностью отражаются от внутренней поверхности призмы и формируют, светлую часть изображения на фотоприемнике. Другая часть лучей, угол падения которых меньше критического, частично преломляются и проходят в вещество, частично отражаются от границы раздела, и формируют темную часть изображения на фотоприемнике. В результате на фотоприемнике наблюдается граница «свет-тень», соответствующая критическому углу выхода лучей из измерительной призмы. Положение границы «свет-тень» в плоскости фотоприемника зависит от соотношения показателей преломления материала измерительной призмы и исследуемого вещества, а также длины волны источника излучения. Поскольку оптические характеристики материала призмы и длина волны источника излучения постоянны, то по положению границы раздела «свет-тень» в плоскости фотоприемника можно однозначно определить показатель преломления исследуемого вещества. В качестве источника излучения используется светодиод с максимумом интенсивности на длине волны 590 нм, что соответствует длине волны желтой линии D в спектре излучения натрия. Рефрактометр выполнен в виде единого модуля, состоящего из погружаемого в вещество, показатель преломления которого измеряют, блока и электронного блока регистрации. Использование соответствующих крепежных элементов позволяет устанавливать рефрактометр непосредственно на технологическую линию. На рефрактометры могут быть установлены призмы из сапфира, оптического стекла (кронглас), Balf, NB-K10.
Рефрактометры поставляются с установленным встроенным программным обеспечением, которое обеспечивает сбор и обработку данных измерений, их отображение на пользовательском интерфейсе и передачу по интерфейсам связи. ПО прошито в память микропроцессора и защищено паролем.
Программное обеспечение рефрактометров может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Maselli |
| Номер версии (идентификационный номер) ПО UR24 UR-X1 | U24.xx.xxx UX1.xx.xxx |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Наименование характеристик | Значения характеристик | |
| UR24 | UR-X1 | |
| Рабочая длина волны, нм | 590 | |
| Диапазон измерений показателя преломления: - сапфировая призма | от 1,3170 до 1,5318 | |
| - призма Balf | от 1,3305 до 1,4907 | |
| - HR сапфировая призма | от 1,3812 до 1,5687 | |
| - призма из кронгласа | от 1,3170 до 1,4201 | |
| - призма N-BK10 | от 1,3170 до 1,3725 | |
| Пределы допускаемой погрешности измерений показателя преломления: - модификация стандартная | ±0,0002 | ±0,00007 |
| - модификация HA | ±0,00007 | - |
| - модификация SA | ±0,00005 | ±0,00005 |
| Диапазон автоматической температурной о/~' компенсации, С: - модификация стандартная и HA | от -5 до +105 | |
| - модификация стандартная и HA, версия LP | от -5 до +140 | |
| - модификация SA | от -5 до +95 | |
| Параметры электрического питания: - напряжение постоянного тока, В | 24 ±2,4 | |
| - сила постоянного тока, мА | 600 | |
| - напряжение переменного тока, В | 24 ±2,4 | |
| - частота переменного тока, Гц | от 50 до 60 | |
| - сила переменного тока, мА | 600 | |
| Температура окружающего воздуха, оС | от -10 до +45 | |
| Относительная влажность, % | от 5 до 95 | |
| Размеры (ширина х высота х глубина), мм: - версия стандартная | 176 х 192,5 х132,5 | |
| - версия LP | 176 х 192,5 х214,5 | |
| Масса, кг: - версия стандартная | 3,3 | |
| - версия LP | 5,0 | |
наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает: рефрактометр, методику поверки, руководство по эксплуатации.
осуществляется по документу МП 66111-16 «Рефрактометры цифровые для анализа в потоке UR24, UR-X1 фирмы «Maselli Misure S.p.A.», Италия. Методика поверки», утвержденному руководителем АО «НИЦПВ» 28.09.2016 г.
Основные средства поверки:
- ГСО 8123-2002. Государственные стандартные образцы показателя преломления жидкостей.
- набор жидких мер показателя преломления РЖЭ-1 (Госреестр №24513-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых рефрактометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
1 ГОСТ 8.583-2010 «Государственная поверочная схема для средств измерений показателей преломления твердых, жидких и газообразных веществ».
2 Техническая документация фирмы «Maselli Misure S.p.A.», Италия.
