| Номер в госреестре | 66113-16 |
| Наименование СИ | Стенды поверочные для лидарной метеосистемы инфракрасного диапазона |
| Изготовитель | ООО "НПП "Лазерные системы", г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды поверочные для лидарной метеосистемы инфракрасного диапазона (далее по тексту - стенды) предназначены для воспроизведения линейной скорости.
Принцип действия стенда основан на воспроизведении линейной скорости вращающимся диском оптического модулятора.

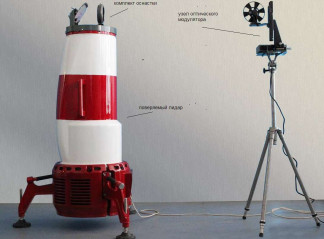

Стенд представляет собой оптико-механическую систему и состоит из узла оптического модулятора и комплекта оснастки для поверяемого профилометра.
Узел оптического модулятора располагается на штативе и включает в себя: двигатель, два диска, с числом лопастей (n) 6 и 30, оптопару, контроллер и систему позиционирования. На контроллере задаётся вращение двигателя, на котором закреплён диск. При вращении диска с оптопары снимается электрический сигнал, частота f которого, пропорциональная частоте следования лопастей диска. Значение частоты, отображается на индикаторе модулятора, при этом воспроизводимая линейная скорость на торце диска определяться по формуле V = p ■ D ■ f / n , где D - диаметр диска. Оптический модулятор, в зависимости от диска, имеет два частотных диапазона: с диском 6/5 (6 лопастей) от 4 до 400 Гц; с диском 30/25 (30 лопастей) от 400 до 3600 Гц.
Система позиционирования представляет собой прецизионную трёх координатную подвижку и служит для перемещения вращающегося диска в трёх направлениях.
Комплект оснастки для профилометра представляет собой оптическую систему и предназначен для фокусировки выходного излучения приёмо-передающей системы профилометра на торцевую грань вращающегося диска.
Программное обеспечение (ПО) является встроенным и загружается в память контроллера оптического модулятора при его производстве и может быть изменено в эксплуатации только в сервисных центрах специалистами, прошедшими обучение на заводе-изготовителе и имеющими право на пломбирование изделия.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- задание и отображение значения частоты прохождения лопастей диска через оптопару;
ПО недоступно для изменения вне заводских условий без использования специального оборудования производителя. Идентификационные данные программного обеспечения приведены в таблице 1.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения стенда
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | САЦН.764000.001 1.1 |
| Номер версии (идентификационный номер) ПО | 1.0 и выше |
| Цифровой идентификатор (контрольной суммы исполняемого кода) ПО | c7fdba4d2fe0b1be6fddc4150a0b1d2e, md5 |
| Другие идентификационные данные | microprogV10 |
| Примечание: Значение контрольной суммы приведено для версии 1.0. | |
Таблица 2 - Метрологический характеристики
| Наименование параметра | Значение |
| Диапазон воспроизведения линейной скорости, м/с | от 1 до 49 |
| Пределы допускаемой абсолютной погрешности воспроизведения линейной скорости, м/с | ±0,1 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 15 |
| Габаритные размеры, мм, не более | |
| - диаметр комплекта оснастки | 400 |
| - высота от основания до верхней точки стенда | 1700 |
| Масса, не более, кг | 17 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от + 10 до + 35 |
| - относительная влажность, % | от 45 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
| Срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на информационную табличку стенда фотохимическим методом, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность стенда
| Наименование | Обозначение | Количество |
| Комплект оснастки для профилометра | САЦН.150.13.01.000 | 1 шт. |
| Узел оптического модулятора | САЦН.150.13.02.000 | 1 шт. |
| Комплект соединительных кабелей | 1 шт. | |
| Руководство по эксплуатации | САЦН.150.13.00.000 РЭ | 1 экз. |
| Паспорт | САЦН.150.13.00.000 ПС | 1 экз. |
| Методика поверки | 253-560-2016 МП | 1 экз. |
осуществляется по документу МП 253-560-2016 «Стенды поверочные для лидарной метеосистемы инфракрасного диапазона. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 02.07.2016 г.
Основные средства поверки:
- тахометр универсальный цифровой ТЕ8Т0-470, рег. № 32471-06;
- штангенциркуль ШЦ-11-250, рег. № 31063-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус контроллера оптического модулятора.
приведены в эксплуатационном документе.
САЦН.150.13.00.000 ТУ. «Стенды поверочные для лидарной метеосистемы инфракрасного диапазона. Технические условия».
