| Номер в госреестре | 66120-16 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | SVR-34B |
| Изготовитель | "Arteche GAS Insulated Transformers S.L.", Испания; Фирма "ARTECHE NISSIN, S.L.", Испания |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения SVR-34B (далее трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 330 кВ, применяются в КРУЭ с элегазовой изоляцией.
Трансформаторы напряжения типа SVR-34B представляют собой масштабные преобразователи индуктивного типа, размещенные в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник.

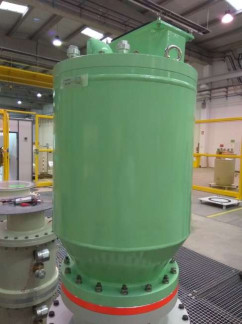

Общий вид SVR-34B приведен на рис. 1. Каждый трансформатор имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Сердечники, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Характеристики каждого трансформатора напряжения проверяются. Бак трансформатора, куда помещена активная часть, изготовлен из стального сплава. Плотность элегаза в баке контролируется датчиком плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной, расположенный на торцевой поверхности корпуса трансформатора. Выводы вторичных обмоток подключены к клеммам контактной коробки, которая помещена наверху корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
отсутствует.
Таблица 1 - Метрологические характеристики
| - первичное напряжение, В | 330000/V3 |
| - вторичные напряжения, В | 100/V3; 100 |
| - наибольшее рабочее напряжение, кВ | 363 |
| - номинальная частота, Гц | 50 |
| Для измерительных обмоток: | |
| - классы точности измерительных обмоток | 0,2; 0,5; 1,0; 3,0 |
| - номинальные вторичные нагрузки, В-А | 20 |
| Для защитных обмоток: | |
| - классы точности защитных обмоток | 3Р; 6P |
| - номинальные вторичные нагрузки, В-А | 30 |
| - масса не более, кг | 800 |
| - габаритные размеры, мм | 1250х0640 |
Климатическое исполнение УХЛ 3 по ГОСТ 15150-69 в диапазоне от минус 25 °С до плюс 45 °С.
наносится на титульный лист эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения. | SVR-34B | 1 шт |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт . | - | 1 экз |
осуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформатор напряжения эталонный NVOS (Рег. №32397-12 ФИФ), номинальное первичное напряжение 330/V3, класс точности 0,01.
- Прибор сравнения КНТ-03 (Рег. №24719-03 ФИФ), погрешность напряжения ±(0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) ', где А-значения измеряемой погрешности.
- Магазин нагрузок МР3025 (Рег.№ 22808-07 ФИФ), номинальные величины нагрузки от 1,25 до 200 В-А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения SVR-34B
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
