Номер в госреестре | 66124-16 |
Наименование СИ | Комплексы оперативного контроля |
Обозначение типа СИ | Эксперт-Д |
Изготовитель | ООО НПК "Энергосервис-Резерв", г.Омск |
Год регистрации | 2016 |
Срок свидетельства | 21.12.2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы оперативного контроля «Эксперт-Д» (далее - комплексы) предназначены для измерения выходных сигналов электрического напряжения датчиков вибрации, измерения частоты вращения узлов и механизмов и обработки результатов измерений с целью определения технического состояния подшипников.
Принцип действия комплексов заключается в усилении, фильтрации и аналогоцифровом преобразовании электрических сигналов датчиков вибрации и частоты вращения, сохранении в памяти результатов преобразования и дальнейшем вычислении среднего и среднеквадратического значений напряжения, спектра входного сигнала напряжения и текущего значения частоты вращения.
Комплексы имеют два канала измерения частоты вращения и четыре независимых тракта измерения напряжения, к каждому из которых через мультиплексор подключаются каналы для подключения датчиков вибрации ВД03 или ВД06 производства НПФ «Микроникс», г. Омск, ICP-акселерометрами 621B51 производства PCB Piezotronics, США, и другими датчиками вибрации, имеющими аналогичные указанным датчикам характеристики.

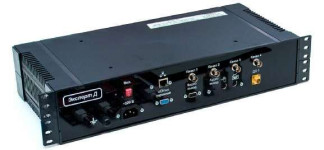

Комплексы состоят из блока обработки и контроля (далее - БОК) и датчиков частоты вращения. БОК содержит в своём составе субблок промышленного компьютера, который обеспечивает функционирования операционной системы и программы проведения измерений, субблок ввода-вывода для подключения внешних монитора, клавиатуры и мыши, субблок питания, жидкокристаллический дисплей и цифровую клавиатуру. Субблок измерительный предназначен для проведения измерения напряжения и частоты вращения и содержит в своём составе микропроцессор, оперативное запоминающее устройство и аналоговую схему для обработки сигналов частоты вращения и напряжения. Дополнительно БОК обеспечивает формирование напряжения питания для датчиков частоты вращения и вибрации.
Комплексы выпускаются в двух вариантах исполнения - стационарном и переносном. Каждый вариант исполнения комплекса в зависимости от количества каналов измерения напряжения, выведенных на разъёмы, имеет 4 модификации - на 4, 8, 20 и 32 канала. Один из винтов корпуса комплексов пломбируется со стороны задней панели с целью исключения несанкционированного доступа к внутренним схемам.
Программное обеспечение (далее - ПО) комплексов состоит из автономного ПО -функционирующей в среде операционной системы uClinux программы проведения измерений, предназначенной для визуализации результатов измерений, и встроенного ПО БОК -программы субблока измерительного, расположенной в памяти программ цифрового сигнального процессора БОК. Исполняемый код встроенного ПО недоступен для считывания и модификации.
Автономное ПО имеет уровень защиты «средний» в соответствии с Р 50.2.077-2014, встроенное ПО имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки автономного ПО приведены в таблице 1, для встроенного ПО - в таблице 2.
Таблица 1 - Идентификационные признаки автономного ПО комплексов
Идентификационные данные (признаки) | Программа проведения измерений |
Идентификационное наименование ПО | measure |
Номер версии (идентификационный номер ПО) | 1.1 |
Цифровой идентификатор ПО | AFD80BF91DA15929B68B58596D84FFBB |
Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Идентификационные признаки встроенного ПО комплексов
Идентификационные данные (признаки) | Программа субблока измерительного |
Идентификационное наименование ПО | DSP03 |
Номер версии (идентификационный номер ПО) | 1.0 |
Цифровой идентификатор ПО | исполняемый код недоступен для считывания и модификации. |
Алгоритм вычисления цифрового идентификатора ПО | - |
приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
Количество каналов измерения частоты вращения | 2 |
Количество каналов измерения напряжения | выбирается из ряда: 4, 8, 20, 32 |
Диапазон измерения частоты вращения, об/мин (Гц) | от 75 до 7200 (от 1,25 до 120) |
Пределы допускаемой относительной погрешности измерения частоты вращения, % | ±0,5 |
Характеристики комплекса при измерении напряжения | приведены в таблице 4 |
Диапазон частот измерения среднеквадратического значения переменного напряжения, Гц | от 10 до 10000 |
Параметры вычисляемого спектра | приведены в таблице 5 |
Значение постоянного напряжения, подаваемого во время измерения в режиме работы тракта «ВД03» без нагрузки, В | 15±0,5 |
Собственное сопротивление, ограничивающее ток потребления в режиме работы тракта «ВД03», Ом | 2000±200 |
Значение постоянного напряжения, подаваемого во время измерения в режиме работы тракта «ICP» без нагрузки, В | 22±2 |
Сила тока во время измерения в режиме работы тракта «ICP», при нагрузке 500 Ом, мА | 4±2 |
Время непрерывной работы комплекса в нормальных условиях от аккумуляторной батареи при суммарном времени проведения измерений 1 ч, ч, не менее | 8 |
Потребляемая мощность, Вт, не более | 100 |
Степень защиты ГОСТ 14254, обеспечиваемая оболочкой | IP20 |
Г абаритные размеры (переносное исполнение), мм, не более | 400 x 350 x 500 |
Масса (для переносного варианта), кг, не более | 12 |
Рабочие условия применения: | |
- Температура окружающего воздуха, оС | от минус 20 до 50 |
- Относительная влажность окружающего воздуха (при температуре 25 °С), % | от 10 до 90 |
- Атмосферное давление, кПа | от 84 до 106,7 |
Средняя наработка на отказ, ч, не менее | 10 000 |
Средний срок службы, лет, не менее | 10 |
Таблица 4 - Характеристики комплекса при измерении напряжения
Измеряемый параметр | Диапазон измерений | Дискретность отчёта | Пределы допускаемой абсолютной погрешности, В |
Постоянное напряжение | от минус 9 до 9 В | 0,001 В | ±(0,02-|U|+0,02) |
от 1 до 19 В | 0,001 В | ±(0,02 • |U-10|+0,02) | |
Среднеквадратическое значение переменного напряжения | от 1 до 100 мВ | 0,01 мВ | ±(0,05U+0,0002) |
от 1 до 1000 мВ | 0,1 мВ | ±(0,02U+0,001) | |
от 0,001 до 7 В | 0,001 В | ±(0,02U+0,01) | |
Примечание: U- измеряемое напряжение, В |
Таблица 5 - Параметры вычисляемого спектра
Параметр | Значение |
Исходное значение среднеквадратического значения напряжения А0, В | 10 |
Пределы допускаемой абсолютной погрешности вычисления амплитуды гармонической составляющей сигнала в диапазоне частот от 10 Гц до 10000 Гц, дБ | ±1 |
Верхние граничные частоты поддиапазонов вычисления спектра, Гц | 25; 50; 100; 200; 400; 800; 1600; 3200; 6400; 12800; 25600 |
Разрешающая способность вычисления спектра, линий | 400; 800; 1600 |
наносится в центр титульного листа эксплуатационной документации типографским способом и на переднюю панель БОК комплекса.
Комплектность поставки комплексов соответствует указанной в таблице 6.
Наименование | Кол-во, шт. |
Блок обработки и контроля (БОК) | 1 |
Датчик частоты вращения (ДО) | 1 |
Магнитная метка | 1 |
Кабель к датчику частоты вращения | 1 |
Сетевой кабель БОК | 1 |
Аккумуляторная батарея (для переносного варианта) | 1 |
Переносная сумка (для переносного варианта) | 1 |
422210.001.78796572.2016 ФО «Комплекс оперативного контроля «Эксперт Д». Формуляр» | 1 |
422210.001.78796572.2016 РЭ «Комплекс оперативного контроля «Эксперт Д». Руководство по эксплуатации» | 1 |
422210.001.78796572.2016 ДМП «Комплекс оперативного контроля «Эксперт Д». Методика поверки» | 1 |
осуществляется по документу 422210.001.78796572.2016 ДМП «Комплексы оперативного контроля «Эксперт Д». Методика поверки», утвержденному ФГУП «СНИИМ» 29.09.2016 г. Основные средства поверки:
- генератор сигналов специальной формы ГСС-05 (Госреестр СИ № 30405-05);
- мультиметр 34401А (Госреестр № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам оперативного контроля «Эксперт- Д»
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.648-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 2 10 Гц
3 ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
