| Номер в госреестре | 66126-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | EFT M3 GNSS |
| Изготовитель | ООО "Эффективные технологии", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая «EFT M3 GNSS» (далее - приемники) предназначена для определения координат и измерений длин базисов.

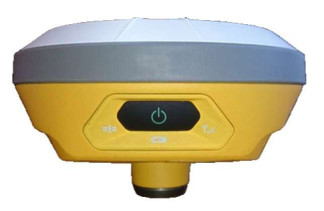

Приемник представляет собой изделие в едином корпусе - моноблок, в состав которого включены спутниковая геодезическая антенна и приемник спутниковых сигналов.
На боковой части корпуса приемника расположена панель управления, которая включает в себя три свето-индикатора: индикатор статуса спутников, индикатор питания, индикатор приема/передачи поправок и статуса записи данных, и одну функциональную клавишу. Также на другой боковой стороне корпуса расположен аккумуляторный отсек.
В нижней части корпуса приемника расположены интерфейсные порты: miniUSB и LEMO порт с пятиштырьковым разъемом, оба порта предназначены для подключения внешнего источника питания и ввода/вывода различной информации. На интерфейсных портах предусмотрены резиновые заглушки.
Принцип действия приемника основан на получении данных от спутников глобальных навигационных систем и их последующей обработке.
Приемник обладает следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS, BEIDOU, GALILEO, QZSS, а также спутников систем функциональных дополнений: WAAS,
EGNOS, MSAS;
- использование технологий подавления многолучевости.
Приемники поставляются со встроенным программным обеспечением (далее - ПО) «M3-V11_118.htb», ПО контроллера «EFT Field Survey», «EFT Seismic», «Carlson SurvCE», а также ПО «HGO» и «EFT Post Processing», устанавливаемое на персональный компьютер. Данное ПО позволяет обеспечивать взаимодействие модулей приемника, настройку и управление рабочим процессом, хранение и передачу результатов измерений, а также постобработку измеренных данных.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационное данные (признаки) | Значение | |||||
| Идентификационное наименование ПО | M3-V 11_118. htb | EFT Field Survey | EFT Seismic | Carlson SurvCE | HGO | EFT Post Processing |
| Номер версии (идентификационный номер ПО), не ниже | 1.1 | 1.0.2 | 1.0.1 | 5.0 | 1.0.13 | 1.0.15 |
| Цифровой идентификатор ПО | - | - | - | - | - | - |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 220 |
| Принимаемые сигналы | ГЛОНАСС: L1, L2, L3; GPS: L1, L2, L2C, L5; GALILEO: E1, E5a, E5b, E5AltBOC; BEIDOU: B1, B2; SBAS: L1, L5; QZSS: L1, L2C, L5 |
| Режим «Автономный» Г раницы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,997)*, мм: - в плане - по высоте | ±3600 ±4500 |
| Режимы «Статика» и «Быстрая статика» Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 50 км) | ±3(2,5 + 0,510-6D) ±3(5 + 0,5 10-6D), здесь и далее D - измеренная длина базиса в миллиметрах |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 50 км) | ±3(8 + 1 • 10-6D) ±3(15 + 1 10-6D) |
| Режим «Дифференциальные кодовые измерения» Границы допускаемой абсолютной погрешности измерений координат (при доверительной вероятности 0,997)*, мм: - в плане - по высоте (диапазон работы режима от 0,07 до 200 км) | ±750 ±1500 |
| Напряжение питания постоянного тока: - внутренняя аккумуляторная батарея, В - внешний источник miniUSB, В - внешний источник LEMO порт, В | 3,7 от 4,2 до 5,5 от 6 до 28 |
| Диапазон рабочих температур, °С | от - 45 до + 65 |
| Габаритные размеры (диаметр х высота), мм, не более | 127,5х57 |
| Масса, кг, не более | 0,58 |
* Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, GALILEO, BEIDOU).
наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая «EFT M3 GNSS» | 1 |
| 2 Зарядное устройство | 1 |
| 3 Кейс для переноски и хранения | 1 |
| 4 Аккумуляторная батарея | 2 |
| 5 Коммуникационный кабель | 1 |
| 6 Руководство по эксплуатации EFT M3 GNSS.РЭ (на компакт-диске) | 1 |
| 7 Паспорт | 1 |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ± (2 10- D) мм,
где D - длина базиса в миллиметрах;
- имитатор сигналов СН-3803М, рег. № 54309-13, пределы среднего квадратического отклонения случайной составляющей погрешности формирования беззапросной дальности до НКА СНС ГЛОНАСС и GPS: по фазе дальномерного кода 0,1 м; по фазе несущей частоты 0,001 м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
3 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
4 Аппаратура геодезическая спутниковая «EFT M3 GNSS». Технические условия ТУ 6811 -003 -60438719-2015.
