| Номер в госреестре | 66128-16 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Geodetika GRC220 |
| Изготовитель | ООО "Геодетика", г.Москва |
| Год регистрации | 2016 |
| Срок свидетельства | 21.12.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппаратура геодезическая спутниковая «Geodetika GRC220» (далее - приемники) предназначена для определения координат и измерений длин базисов.
Функционально приемник состоит из спутниковой геодезической антенны и приемника спутниковых сигналов.

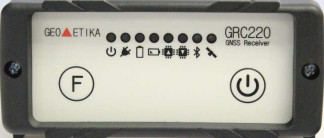

На передней части корпуса приемника расположена панель управления, которая включает в себя семь светоиндикаторов: индикатор питания, индикатор режима работы от внешнего питания, индикатор работы от встроенной батареи, индикатор заряда аккумуляторной батареи, индикатор чтения данных из памяти приемника, индикатор записи данных в память приемника, индикатор статуса спутников; и две функциональных клавиши: клавишу F - для переключения режимов работы приемника и клавишу питания - для включения/выключения и перезагрузки приемника, а также для подтверждения сделанных настроек.
В задней части корпуса приемника расположены интерфейсные порты и антенные разъемы:
- LEMO порт пятиштырьковый разъем для подключения по LAN соединению;
- два LEMO порта с пятиштырьковым разъемом, для подключения внешнего источника питания и ввода/вывода различной информации по COM2 RS232;
- разъем TNC для подключения внешней спутниковой геодезической антенны.
Корпус приемника, состоящий из металла, обеспечивает защиту от внешних воздействий. Принцип действия приемника основан на получении данных от спутников глобальных
навигационных систем и их последующей обработке.
Приемник обладает следующими возможностями:
- одновременное использование спутников навигационных систем ГЛОНАСС, GPS, BEIDOU, GALILEO, а также спутников систем дифференциальных коррекций SBAS,
- использование технологий подавления многолучевости.
Приемники поставляются со встроенным программным обеспечением (далее -ПО) «BD970 firmware». С помощью данного ПО обеспечивается настройка и управление рабочим процессом.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BD970 firmware |
| Номер версии (идентификационный номер) ПО | 4.93 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Метрологически значимая часть ПО приемников и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество каналов | 220 |
| Принимаемые сигналы | ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3 GPS: L1 C/A, L1C, L2C, L2E, L5 Galileo: E1, E5A, E5B BeiDou: B1, B2 SBAS: WAAS, EGNOS, MSAS, QZSS |
| Режимы «Статика» и «Быстрая статика» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3(2,5 + 1,010'6D) ±3(5,0 + 1,010-6d) Здесь и далее D - измеренная длина базиса в миллиметрах |
| Режимы «Кинематика с постобработкой» и «Кинематика в реальном времени (RTK)» Доверительные границы абсолютной погрешности измерений длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон длин базисов от 0,07 до 30 км) | ±3(10 + 1,010'6D) ±3(20 + 1,010-6d) |
| Режим «Дифференциальные кодовые измерения» Доверительные границы абсолютной погрешности определения длины базиса при доверительной вероятности 0,997*, мм: - в плане - по высоте (диапазон работы режима, км: от 0,07 до 30) | ±750 ±1500 |
| Напряжение питания постоянного тока, В: - внешний источник питания постоянного тока, - аккумуляторная батарея | от 9 до 18 7,4 |
| Диапазон рабочих температур, °С | от - 45 до + 65 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 260х110х55 |
| Масса, кг, не более | 1,2 |
| Примечание * Заявленные точностные характеристики достигаются при одновременном приеме сигналов всех ГНСС (ГЛОНАСС, GPS, GALILEO, BEIDOU). | |
наносится в виде наклейки на переднюю панель приемника и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3.
Таблица 3 - Комплект поставки
| Наименование | Количество, шт. |
| 1 Аппаратура геодезическая спутниковая «Geodetika GRC220» | 1 |
| 2 Зарядное устройство | 1 |
| 3 Сетевой кабель | 1 |
| 4 Интерфейсный кабель | 2 |
| 5 Антенна Survey Antenna Harxon | 1 |
| 6 Руководство по эксплуатации Geodetika GRC220.РЭ (на компакт-диске) | 1 |
| 7 Паспорт | 1 |
осуществляется по документу ГОСТ Р 8.793-2012 «Государственная система обеспечения единства измерений. Аппаратура спутниковая геодезическая. Методика поверки».
Основные средства поверки:
- линейные базисы по ГОСТ Р 8.750-11, пределы допускаемой абсолютной погрешности длин линий базиса между геодезическими пунктами ±(1 • 10-6D) мм,
где D - длина базиса в миллиметрах;
- имитатор сигналов СН-3803М, рег. № 54309-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
1 ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2 ГОСТ Р 53606-2009 «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
3 ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений».
4 Аппаратура геодезическая спутниковая «Geodetika GRC220». Технические условия ТУ 6811 -001 -09296212-2016.
