| Номер в госреестре | 66130-16 |
| Наименование СИ | Машина испытательная универсальная гидравлическая |
| Обозначение типа СИ | HUT206D |
| Изготовитель | "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
| Год регистрации | 2016 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

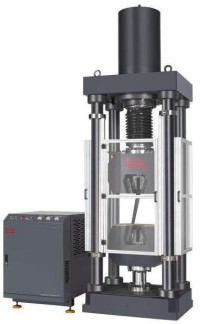

Машина испытательная универсальная гидравлическая HUT206D (далее по тексту -машина) предназначена для измерения силы и перемещения при испытаниях образцов материалов на растяжение, сжатие, изгиб в режиме статического нагружения.
Машина содержит два измерительных канала: канал измерений силы и канал измерений перемещения поршня.
Конструктивно машина состоит из нагружающего устройства и контроллера, соединённого с компьютером. Нагружающее устройство состоит из испытательной рамы с четырьмя колоннами, основанием и неподвижной траверсой. К неподвижной траверсе крепится масляный гидравлический привод с подвижным поршнем, датчик перемещения поршня и верхний захват. К основанию крепится универсальный тензорезисторный датчик силы и нижний захват.
Испытываемый образец закрепляется между основанием и неподвижной траверсой в захватах или между сжимающими плитами. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на основании.
Датчик перемещения представляет собой электромагнитный преобразователь, который измеряет перемещение подвижного поршня, соответствующее деформации образца под воздействием приложенной нагрузки, и скорость перемещения поршня. Сигналы от датчиков силы и перемещения поступают на контроллер.
Контроллер предназначен для управления режимами работы машины и передачи измеренных значений силы и перемещения на компьютер с установленным программным обеспечением (ПО). Компьютер с ПО служит для управления работой машины, обработки, анализа и отображения результатов измерений, построения таблиц и статического расчёта.
Программное обеспечение предназначено для управления функциями работы машин и обработки результатов измерений в процессе работы.
Программное обеспечение позволяет выбирать методы испытаний; задавать параметры, необходимые для проведения испытаний; осуществлять стандартную обработку результатов измерений; строить таблицы и графические изображения результатов испытаний; сохранять выполненные испытания и расчёты в базе данных и формировать и распечатывать протоколы испытаний.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 - Идентификационные данные | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TestPilot HUT |
| Номер версии ПО | 2.0 и выше |
| Цифровой идентификатор ПО | 0xE7694806 |
| Уровень защиты ПО - «средний» в | соответствии с Р 50.2.077 - 2014. |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 20 до 2000 |
| Пределы допускаемой относительной погрешности измерений силы, % | ±1 |
| Диапазон измерений перемещения, мм | от 0 до 750 |
| Пределы допускаемой абсолютной погрешности измерений перемещения в диапазоне от 0 до 2,5 мм включительно, мкм | ±50 |
| Пределы допускаемой относительной погрешности измерений перемещения в диапазоне свыше 2,5 мм, % | ±0,5 |
| Диапазон задания скорости перемещения, мм/мин | от 0,1 до 200 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Размеры рабочего пространства (ШхВхГ), мм | 900x800x450 |
| Габаритные размеры (ШхВхГ), мм, не более | 1220x4100x880 |
| Масса, кг, не более | 9000 |
| Напряжение питания переменного тока частотой 50 Гц, В | 400 |
| Условия эксплуатации: - температура, °С - относительная влажность, % | от +15 до +35 от 20 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на переднюю поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Машина испытательная универсальная гидравлическая | HUT206D | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-3422-445-2016 | 1 экз. |
осуществляется по документу РТ-МП-3422-445-2016 «Машина испытательная универсальная гидравлическая HUT206D. Методика поверки», утверждённому ФБУ «Ростест-Москва»
19.10.2016 г.
Основные средства поверки:
- динамометр, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,24 %;
- система лазерная измерительная XL-80, Госреестр № 35362-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы».
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
Техническая документация фирмы «Shenzhen WANCE Testing Machine Co., Ltd», КНР.
